Miniadss 6 Kern 12 Optische Kabel ASU G652D van de Kern de Luchtvezel
Productdetails:
|
|
Plaats van herkomst: | GUANGDONG CHINA |
---|---|
Merknaam: | JQ/OEM |
Certificering: | ISO9001/CE/ROHS/FCC |
Modelnummer: | Gyxtw-2B1 4B1 6B1 8B1 12B1 |
Betalen & Verzenden Algemene voorwaarden:
|
|
Min. bestelaantal: | 1km |
Verpakking Details: | 1/2/3/4/5 km in één houten trommel |
Levertijd: | 3-5dryas |
Betalingscondities: | L/C, T/T, Western Union |
Levering vermogen: | 200 km per dag |
Gedetailleerde informatie |
|||
Jasjemateriaal: | PE, HDPE, MDPE, LSZH | Buitendiameter: | 8.0mm/6.0mm/7.0mm/9.0mm |
---|---|---|---|
Staaldraad: | 1.0mm/0.7mm | Kleur: | Zwart |
Vezeltype: | Enige wijze G652D | Vezeltelling: | 2/4/6/8/12/24 Kern |
Structuur: | Unitube | Sterktelid: | Twee staaldraad |
Installatie: | Lucht&duct | Productnaam: | De centrale Losse Kabel van de Buis Openlucht Optische Vezel |
Vezelmerk: | Corning/YOFC of customerized | Sleutelwoorden: | Vezelkabel |
Hoog licht: | Multicore Vezel Optische Kabel,GYXTW-Vezel Optische Kabel,HDPE Vezel Optische Kabel |
Productomschrijving
GYXTW-specificatie

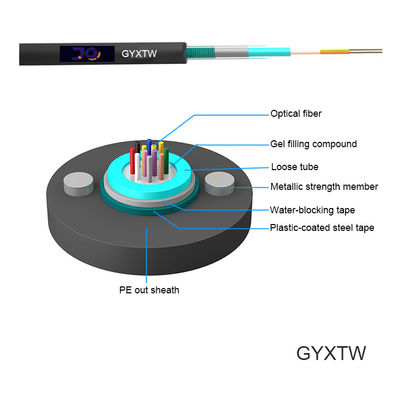

Dwarsdoorsnede van Kabel
Vezelparameter
Punt | Eenheid | Specificatie | |
Vezeltype | G.652D | ||
De diameter van het wijzegebied | 1310nm | mm | 9.2±0.4 |
1550nm | mm | 10.4±0.8 | |
Bekledingsdiameter | mm | 125.0±1 | |
Bekledings niet-cirkelvormigheid | % | £1.0 | |
Kern/bekledingsconcentriciteitsfout | mm | £0.5 | |
Deklaagdiameter | mm | 245±5 | |
Deklaag niet-cirkelvormigheid | % | £6.0 | |
Het met een laag bedekken/bekledingsconcentriciteitsfout | mm | £12.0 | |
Kabel afgesneden golflengte | NM | £1260 | |
Verminderingscoëfficiënt | 1310nm | dB/km | £0.36 |
1550nm | dB/km | £0.22 | |
Het niveau van de bewijsspanning | kpsi | ≥100 |
Nota: Andere parameters ontmoeten standaard itu-t G.652
Kabelprestaties
Punt | Parameters | |
Vezeltelling | 12 | |
Gekleurde met een laag bedekte vezel | Afmeting | 250µm±15µm |
Kleur | Blauw, Roze Sinaasappel, Groen, Bruin, Grijs, Wit, Rood, Zwart, Geel, Purper, Aqua | |
Losse buis | Afmeting | 2.2mm±0.1mm |
Materiaal | PBT | |
Kleur | aard | |
Vuller | Materiaal | niets |
Kleur | niets | |
Sterktelid | Afmeting | 0.7mm±0.05mm |
Materiaal | Phosphating staaldraad | |
Gepantserd | Materiaal | Plastiek met een laag bedekte staalstrook |
Buitenjasje | Materiaal | PE |
Kleur | Zwart |
Mechanische en Milieukenmerken
Punt | Eenheid | Specificaties |
Spanning (Op lange termijn) | N | 600 |
Spanning (Op korte termijn) | N | 1500 |
Verbrijzeling (Op lange termijn) | N/10cm | 300 |
Verbrijzeling (Op korte termijn) | N/10cm | 1000 |
Min. (Dynamische) Krommingsstraal | mm | 20D |
Min.Bend (Statische) Straal | mm | 10D |
Installatietemperatuur | ℃ | -40~+60 |
Werkende Temperatuur | ℃ | -40~+70 |
Opslagtemperatuur | ℃ | -40~+70 |
Het herhalen van het buigen (重复弯曲) | Lading: 250N; aantal cycli: 30 geen duidelijke toevoegingsvermindering, geen vezelonderbreking en geen kabelschade. | |
Torsie (扭曲) | Lading: 250N; aantal cycli: 10; draaihoek: ±90° geen duidelijke toevoegingsvermindering, geen vezelonderbreking en geen kabelschade. | |
Effect (冲击) | Effectenergie: 450g×1m; straal van hamerhoofd: 12.5mm; aantal effect: 5 geen duidelijke toevoegingsvermindering, geen vezelonderbreking en geen kabelschade. |
Afmetingen van Kabelbouw
Vezeltelling | Structuur | Vezels per buis |
Losse buisdiameter (mm) |
CSM-diameter/stootkussendiameter (mm) |
Nominale Dikte van buitenjasje (mm) |
Kabeldiameter Hoogte (mm) |
Kabelgewicht (kg/km) |
2 | 1 | 2 | 1.7±0.1 | 1.0/1.0 | 1.6 | 8.0±0.2 | 57 |
4 | 1 | 4 | 1.85±0.1 | 1.0/1.0 | 1.6 | 8.0±0.2 | 58 |
6 | 1 | 6 | 1.9±0.1 | 1.0/1.0 | 1.6 | 8.0±0.2 | 58 |
8 | 1 | 8 | 2.0±0.1 | 1.0/1.0 | 1.6 | 8.0±0.2 | 60 |
12 | 1 | 12 | 2.2±0.1 | 1.0/1.0 | 1.6 | 8.0±0.2 | 60 |

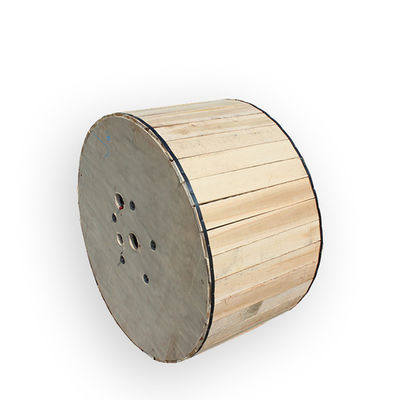

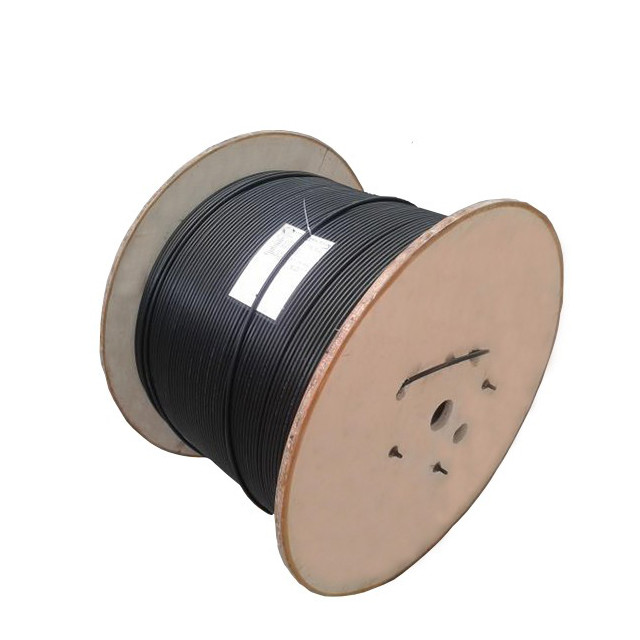

Trommel
Kabeltype | Trommel (17kg) | ||||
Hoogte (mm) | Breedte (mm) | Binnendiameter (mm) |
Lengte (km) |
Trommeltype | |
GYXTW | 700 | 700 | 650 | 2 | houten trommel |
