Water Bestand 48 Kern 500m de Optische Kabel van de Spanwijdteofc ADSS Vezel
Contact Persoon : Philip
Telefoonnummer : +8613422342788
Whatsapp : +8613422342788
Min. bestelaantal : | 1km | Verpakking Details : | Houten trommel |
---|---|---|---|
Levertijd : | 5-8 het werkdagen | Betalingscondities : | L/C, T/T, Western Union |
Plaats van herkomst: | Guangzhou | Merknaam: | JQ/OEM |
---|---|---|---|
Certificering: | ISO9001 | Modelnummer: | Adss-72B1 |
Gedetailleerde informatie |
|||
Vezeltype: | enige wijze of multiwijze | Vezeltelling: | kern 72 |
---|---|---|---|
Kleur: | ZWART | lengte: | 2km of aangepaste lengte |
Jasjemateriaal: | PE/AT | NAAM: | 72 de Kabel van de kernadss Optische Vezel |
Sterktelid: | FRP | Toepassing: | Lucht |
Werkende Temperatuur: | -40 ~ +60 C | Type: | ADSS, S-Z vastgelopen type |
Hoog licht: | 100 Spanwijdte 72 de Optische Kabel van de Kernvezel,SM G652D 72 de Optische Kabel van de Kernvezel,100 Spanwijdte adss optische kabel |
Productomschrijving

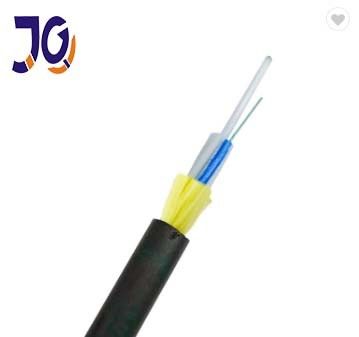

Openlucht Enig Jasje 100 Spanwijdte ADSS 72 van SM G652D de Optische Kabel van de Kernvezel

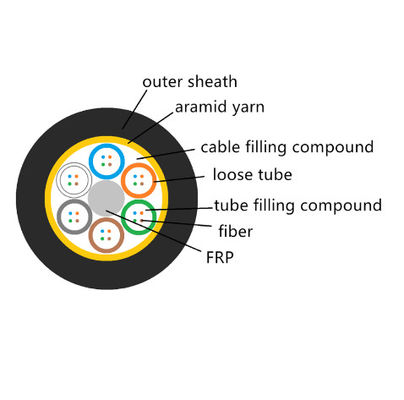

ADSS-de kabel is losse vastgelopen buis. Vezels, 250μm, worden in een losse die buis geplaatst van hoge modulusplastieken wordt gemaakt. De buizen arefilled met een waterbestendige het vullen samenstelling. De buizen (en de vullers) zijn vastgelopen rond een FRP (de Vezel versterkte Plastiek) als niet-metalen centraal sterktelid in een compacte en cirkelkabelkern. Na de kabel wordt de kern gevuld met het vullen van samenstelling. het is behandeld met dunne PE (polyethyleen) binnenschede. Nadat de vastgelopen laag aramidgarens over de schede als sterktelid wordt toegepast, wordt de kabel voltooid met PE of BIJ (anti-volgend) buitenschede.
Eigenschappen
1.Good mechanische en temperatuurprestaties
2. Losse buis met hoge weerstand die bestand hydrolyse is
3.special buis het vullen de samenstelling verzekert een kritieke bescherming van vezel
4.Crush weerstand en flexibiliteit
5.The na maatregelen worden genomen om de waterdichte kabel te verzekeren:
6.Single vezel Versterkt Plastiek als centraal sterktelid
7.Loose buis het vullen samenstelling
8.100% kabelkern het vullen
Optische Kenmerken
Punten | Eenheid | Specificatie | |
G652D | |||
De Diameter van het wijzegebied | 1310nm | um | 9.2±0.4 |
1550nm | um | 10.4±0.5 | |
Bekledingsdiameter | um | 124.8±0.7 | |
Bekledings niet-Cirkelvormigheid | % | ≤0.7 | |
Kern-bekleding Concentriciteitsfout | um | ≤0.5 | |
Deklaagdiameter | um | 245±5 | |
Deklaag niet-Cirkelvormigheid | % | ≤6.0 | |
Bekleding-met een laag bedekkende Concentriciteitsfout | um | ≤12 | |
De Golflengte van de kabelscheiding | NM | acc≤1260 | |
Vermindering (max.) | 1310nm | dB/km | ≤0.36 |
1550nm | dBkm | ≤0.22 |
Technische Gegevens
Spanwijdte: 100m |
Kabeltype |
72core kies Jasje ADSS uit |
structureel parameter |
Centrale sterktecomponenten: FRP |
Diameter: 2.1mm |
Losse buis (gevulde gelei) |
Buitendiameter: 1.8mm |
|
Binnenschedepe |
Dikte: 0.9mm |
|
buitenschedepe |
Dikte: 1.8mm |
|
Technisch parameter |
buitendiameter van Kabel |
12.3mm |
kabelgebied in dwarsdoorsnede |
95.03 mm2 |
|
Vezelmodel |
G.652D |
|
Gewicht van kabel |
145kg/km |
|
Geschatte treksterkte (RTS) |
kn 10 |
|
Minmum toegestane spanning (MAT) |
4kn |
|
EDS |
3.2kn |
|
E-modulus |
12.1 kn/mm2 |
|
Coëfficiënt van thermische uitbreiding |
1.9 10-6/°C |
|
Crussweerstand |
Lange termijn: 1100 n/100mm |
|
korte termijn: 2200 n/100mm |
||
De toestemming boog straal |
Lange termijn (wanneer het runnen van) 220 mm |
|
Korte termijn (wanneer het leggen van) 360 mm |
Structuur en Technische Beschrijvingen adss-SJ (50500m Spanwijdte)
Ref.Outer Diameter (mm) |
Ref.Weight kg/km) |
Rec.DailyMax. Het werken Spanning (kN) |
Maximum Toelaatbaar Het werken Spanning [kN) |
Onderbreking Sterkte (kN) |
Sterkte Lid CSA. (kN/mm2) |
Modulusof Elasticiteit CSA kNmm2) [ |
Hitte Uitbreiding Coëfficiënt (X10-6/K) |
SuitableSpan Meter ABICP |
||||
PE |
BIJ |
|
||||||||||
12.5 |
125 |
136 |
1.5 |
4 |
10 |
4.6 |
7.6 |
1.8 |
160 |
100 |
140 |
100 |
13.0 |
132 |
142 |
2.25 |
6 |
15 |
7.6 |
8.3 |
1.5 |
230 |
150 |
200 |
150 |
13.3 |
137 |
148 |
3.0 |
8 |
20 |
10.35 |
9.45 |
1.3 |
300 |
200 |
290 |
200 |
13.6 |
145 |
156 |
3.6 |
10 |
24 |
13.8 |
10.8 |
1.2 |
370 |
250 |
350 |
250 |
13.8 |
147 |
159 |
4.5 |
12 |
30 |
14.3 |
11.8 |
1.0 |
420 |
280 |
400 |
280 |
14.5 |
164 |
177 |
5.4 |
15 |
36 |
18.4 |
13.6 |
0,9 |
480 |
320 |
460 |
320 |
14.9 |
171 |
185 |
6.75 |
18 |
45 |
22.0 |
16.4 |
0,6 |
570 |
380 |
550 |
380 |
15.1 |
179 |
193 |
7.95 |
22 |
53 |
26.4 |
18.0 |
0,3 |
670 |
460 |
650 |
460 |
15.5 |
190 |
204 |
9.0 |
26 |
|60 |
32.2 |
19.1 |
0,1 |
750 |
530 |
750 |
510 |
Toepassing
Geschikt voor Antenne die methode leggen
Opslag/Werkende Temperatuur: -40℃~+70℃
Pakketdetail
A.Company Naam
B.Gross/Net Gewicht
C.Fiber Type
D.Cable Lengte
