Water Bestand 48 Kern 500m de Optische Kabel van de Spanwijdteofc ADSS Vezel
Contact Persoon : Philip
Telefoonnummer : +8613422342788
Whatsapp : +8613422342788

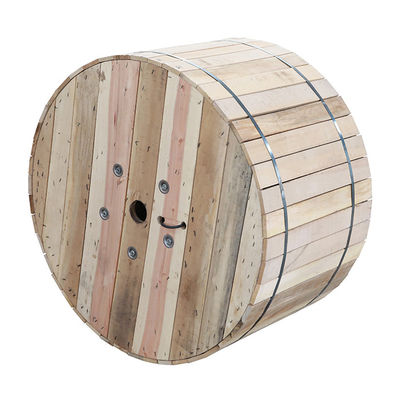

| Min. bestelaantal : | 5km | Verpakking Details : | Houten trommel of ijzeren trommel |
|---|---|---|---|
| Levertijd : | 12 dagen | Betalingscondities : | T/T, Western Union, Alipay, MoneyGram |
| Levering vermogen : | 20000KM per maand |
| Plaats van herkomst: | Guangdong China | Merknaam: | JQ/Customized |
|---|---|---|---|
| Certificering: | ISO9001 CE ROHS Rohs | Modelnummer: | ADSS-4F/12F /24F/48F/96fF |
|
Gedetailleerde informatie |
|||
| Sollicitatie: | Telecommunicatie | vezels telt: | 4-288 kernen |
|---|---|---|---|
| Span: | 50m 100m /200m /300m /400m | vezels per buis: | 4/6/8/12/24/48/96F |
| Steekproef: | aanvaardbaar | sterkte nummer: | FRP, Kevlar Aramide Garen |
| Structuur: | gestrande losse buis | Jas Kleur: | Zwarte gele bule of Aangepast |
| Bedrijfstemperatuur: | -40℃ tot +70℃ | Vezeltype: | G652D, OM3, G655, OM4, OM5 |
| Hoog licht: | Single Mode Power Glasvezelkabel,144 Core Power Glasvezelkabel |
||
Productomschrijving
overhead Outdoor singlejacket multi cores Singlemode ADSS glasvezelkabel
ADSS-beschrijving
Optische kabel ADSS

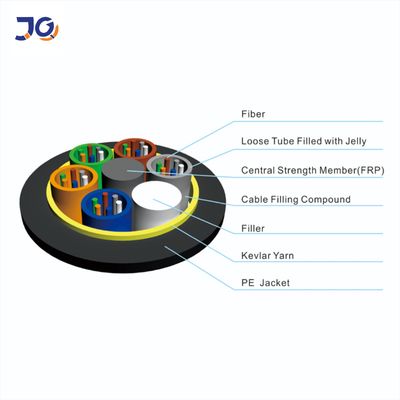

De vezels zijn gepositioneerd in een losse buis gemaakt van een hoge modulus kunststof.De tubes zijn gevuld met een watervast vulmiddel.
Een vezelversterkte kunststof (FRP) bevindt zich in het midden van de kern als een niet-metalen sterkte-element.De buizen (en vulstoffen) zijn gestrand
rond het sterktelid in een compacte en cirkelkern.De kabelkern is gevuld met vulgel om het binnendringen van water te voorkomen.
Het kevlar-garen omringde de kabelkern als versterkingssterkte-element, waarna de kabel wordt voltooid met een PE-mantel.
Kenmerken
· Kan worden geïnstalleerd zonder de stroom uit te schakelen
· Uitstekende AT-prestaties, de maximale inductie op het werkpunt van AT-mantel kan 25 kV bereiken
· Lichtgewicht en kleine diameter waardoor de belasting door ijs en wind en de belasting van torens wordt verminderd
en backprops
· Grote overspanningen en de grootste overspanning is meer dan 1000m
· Goede prestaties van treksterkte en temperatuur
· De ontwerplevensduur is 30 jaar
·Sollicitatie
Bij het ontwerpen van de ADSS-kabel wordt volledig rekening gehouden met de actuele status van bovengrondse hoogspanningslijnen.Voor bovengrondse hoogspanningslijnen onder 110 kV,
PE buitenmantel is toegepast.VOOR hoogspanningslijnen gelijk aan of groter dan 110 kV, wordt AT buitenmantel toegepast.Het specifieke ontwerp van aramidehoeveelheid en vastlopen
proces kan voldoen aan de vraag naar verschillende overspanningen.
·Normen
ADSS-kabel voldoet aan standaard IEEE P 1222 en IEC 60794-1.
Structuur en technische specificaties
1.ADSS enkele jas
| aantal vezels | structuur | vezels per buis |
verlies buisdiameter (MM) |
FRP/pad-diameter (mm) | Dikte van buitenjasje (mm) | ref.Buitenste Diameter (mm) |
ref.Gewicht (kg/km) |
|
| PE-jas | AT-jas | |||||||
| 4 | 1+6 | 4 | 1.9 | 2.0/2.0 | 1.7±0,1 | 9.8 | 80 | 90 |
| 6 | 1+6 | 6 | 1.9 | 2.0/2.0 | 1,7 ± 0,1 | 9.8 | 80 | 90 |
| 8 | 1+6 | 4 | 1.9 | 2.0/2.0 | 1,7 ± 0,1 | 9.8 | 80 | 90 |
| 12 | 1+6 | 6 | 1.9 | 2.0/2.0 | 1,7 ± 0,1 | 9.8 | 80 | 90 |
| 24 | 1+6 | 6 | 2.0 | 2.0/2.0 | 1,7 ± 0,1 | 9.8 | 85 | 95 |
| 48 | 1+6 | 12 | 2.0 | 2.0/2.0 | 1,7 ± 0,1 | 10.0 | 88 | 98 |
| 72 | 1+6 | 12 | 2.2 | 2.0/2.0 | 1,7 ± 0,1 | 10.5 | 98 | 108 |
| 96 | 1+8 | 12 | 2.2 | 2.0/3.4 | 1,7 ± 0,1 | 12.0 | 122 | 135 |
| 144 | 1+12 | 12 | 2.2 | 3.0/7.2 | 1,7 ± 0,1 | 15.2 | 176 | 189 |
Tips: alle specificaties in de bovenstaande tabel zijn geschatte gegevens, voor meer details specificaties,
Neem contact op met onze verkopers.
2. ADSS dubbele jas
| aantal vezels | structuur | vezels per buis |
verlies buisdiameter (MM) |
FRP/pad-diameter (mm) | Dikte van buitenjasje (mm) | ref.Buitenste Diameter (mm) |
ref.Gewicht (kg/km) |
|
| PE-jas | AT-jas | |||||||
| 4 | 1+6 | 4 | 1.9 | 2.0/2.0 | 1,7 ± 0,1 | 12.0 | 125 | 135 |
| 6 | 1+6 | 6 | 1.9 | 2.0/2.0 | 1,7 ± 0,1 | 12.0 | 125 | 135 |
| 8 | 1+6 | 4 | 1.9 | 2.0/2.0 | 1,7 ± 0,1 | 12.0 | 125 | 135 |
| 12 | 1+6 | 6 | 1.9 | 2.0/2.0 | 1,7 ± 0,1 | 12.0 | 125 | 135 |
| 24 | 1+6 | 6 | 2.0 | 2.0/2.0 | 1,7 ± 0,1 | 12.0 | 128 | 138 |
| 48 | 1+6 | 12 | 2.0 | 2.0/2.0 | 1,7 ± 0,1 | 12.5 | 130 | 140 |
| 72 | 1+6 | 12 | 2.2 | 2.0/2.0 | 1,7 ± 0,1 | 13.2 | 145 | 155 |
| 96 | 1+8 | 12 | 2.2 | 2.0/3.4 | 1,7 ± 0,1 | 14.5 | 185 | 195 |
| 144 | 1+12 | 12 | 2.2 | 3.0/7.2 | 1,7 ± 0,1 | 16.5 | 212 | 228 |
Tips: alle specificaties in de bovenstaande tabel zijn geschatte gegevens, voor meer details specificaties,
Neem contact op met onze verkopers.
|
Vezel type |
Verzwakking (+20℃) |
bandbreedte |
Afgesneden golflengte optische kabel |
||||
|---|---|---|---|---|---|---|---|
|
@850nm |
@1300nm |
@1310nm |
@1550nm |
@850nm |
@1300nm |
||
| G.652 | --- | --- | ≤0.36dB/km | ≤0.22dB/km | --- | --- | ≤1260nm |
| G.655 | --- | --- | ≤0.40dB/km | ≤0.23dB/km | --- | --- | ≤1450nm |
| 50/125µm | ≤3.3dB/km | ≤1.2dB/km | --- | --- | ≥500MHz·km | ≥500MHz·km | --- |
| 62,5/125µm | ≤3.5dB/km | ≤1.2dB/km | --- | --- | ≥200MHz·km | ≥500MHz·km | --- |
Details foto toont
enkele jas ADSS glasvezelkabel
dubbele mantel ADSS glasvezelkabel
Inpakken:
1. Ben je in de fabriek direct?
als een professionele kabelfabrikant, gespecialiseerd in glasvezelkabel, MPO Breakout-kabel, glasvezel patchkabel.
Onze producten worden voornamelijk geëxporteerd naar Europa, Zuid-Amerika en enkele andere landen en gebieden.
2. Wat zijn uw belangrijkste producten?
Outdoor glasvezelkabels indoor glasvezelkabels FTTH Drop kabels ADSS
Indoor gepantserde patchkabels glasvezelkabel Optische patchkabels Sc LC FC ST MTP MPO optische patchkabel
3. Garantieperiode voor productkwaliteit?
20 jaar garantie op glasvezelkabel
4. Heeft u een certificaat voor grondstoffen?
We bouwen langdurige samenwerking op met gekwalificeerde ISO9001 ROHS-leveranciers van grondstoffen
