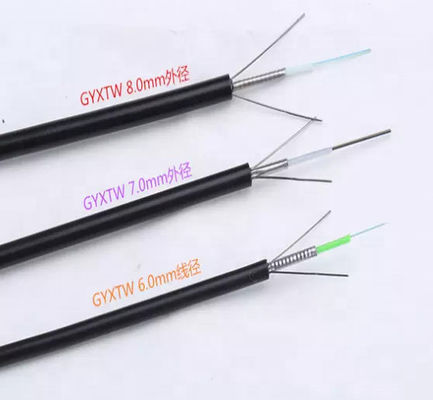

Twee de Parallelle van de de Sterkte Gepantserde Singlemode GYXTW GYFXTY Vezel van de Staaldraad Optische Kabel

Productomschrijving



twee de parallelle van de de sterkte gepantserde singlemode GYXTW Vezel van de staaldraad Optische Kabel



Beschrijving van GYXTW





fi bers, 250μm, wordt in een losse die buis geplaatst van een hoog modulusplastiek wordt gemaakt. De buis is fi lled met een waterbestendige lling samenstelling fi. De buis is in de lengte verpakt met een laag van PSP. Tussen PSP en de losse buis wordt het water-blokkerend materiaal toegepast om de kabel compact en waterdicht te houden. Twee parallelle staaldraden worden geplaatst bij bilateraal van de staalband. De parallelle staaldraden worden geplaatst bij de twee kantenband. De kabel wordt voltooid met een polyethyleen (PE) schede.





Eigenschappen





1. de losse buis is centraal gesitueerd met goede bovenmatige lengte en minimaliseert de invloed van zijcrush.double-draad aangezien het sterktelid uitstekende spanningsprestaties verstrekt.

2. De buis is in de lengte verpakt met een laag van PSP, uitstekende kreukvrije prestaties.

3. Tussen PSP en de losse buis wordt het water-blokkerend materiaal toegepast om de kabel compact en waterdicht te houden.





Toepassing



1. geschikt voor installatie in antenne of buismilieu voor communicatie tussen diensten,

2. metropolitaans netwerk.

3. het toegangsnetwerk en is vooral geschikt voor de situatie







Optische Kenmerken

Punten		Eenheid	Specificatie
			G652D
De Diameter van het wijzegebied	1310nm	um	9.2±0.4
	1550nm	um	10.4±0.5
Bekledingsdiameter		um	124.8±0.7
Bekledings niet-Cirkelvormigheid		%	≤0.7
Kern-bekleding Concentriciteitsfout		um	≤0.5
Deklaagdiameter		um	245±5
Deklaag niet-Cirkelvormigheid		%	≤6.0
Bekleding-met een laag bedekkende Concentriciteitsfout		um	≤12
De Golflengte van de kabelscheiding		NM	acc≤1260
Vermindering (max.)	1310nm	dB/km	≤0.36
	1550nm	dBkm	≤0.22







Kabelparameters

Punten		Specificaties
Vezeltelling		2~24
Gekleurd Met een laag bedekkend Vezel	Afmeting	250μm+15μm
	Kleur	Blauw, roze Sinaasappel, Groen, Bruin, Grijs, Wit, Rood, Zwart, Geel, violet, Turkoois
Losse Buis	Afmeting	2.0mm±0.05mm
	Materiaal	PBT
	Kleur	Natuurlijk
Sterktelid	Diameter	1.0mm/0.7mm
	Materiaal	Staal
Buitenjasje	Afmeting	6.0~9.0mm
	Materiaal	PE
	Kleur	Zwart





Technische Parameters

Vezel Telling	Kabel Diameter (mm)	Kabelgewicht kg/km)	Treksterkte Snak/plotseling Termijn (n)	Verbrijzelingsweerstand Snak/plotseling Termijn (N/100mm)	Het buigen Statisch/Dynamische straal mm)
2~12	8.0	78	600/1500	300/1000	10D/20D
14~24	9.0	90	600/1500	300/1000	10D/20D







detailsbeelden showes
