Zelfstandige Figuur 8 Kabel 12 24 Kern 116KM GYFTC8Y53 van Jiqian-Fabriek

Zelfstandige Figuur 8 Kabel 12 24 Kern 116KM GYFTC8Y53 van Jiqian-Fabriek

January 22, 2021

Laatste bedrijfscasus over Zelfstandige Figuur 8 Kabel 12 24 Kern 116KM GYFTC8Y53 van Jiqian-Fabriek








De Testrapport van de vezelkabel
Fabrikant nr: JQ12C-2020620001
Productmodel GYFTC8Y53-12B1 Technische Norm YD/T769-2003
Testpunt (1) Vezelkleur PBT-Buis 1 De Vermindering van vezelcolor& (α 1310nm≤0.36dB/km, α 1550nm≤0.25dB/km)
blauw sinaasappel groen bruin grijs aard Rood Zwart Geel Purper Roze Groen
1310 0,332 0,329 0,326 0,323 0,325 0,328 0,324 0,322 0,325 0,323 0,326 0,329
1550 0,191 0,184 0,182 0,183 0,197 0,186 0,184 0,197 0,186 0,193 0,192 0,187
PBT-Buis 2 blauw sinaasappel groen bruin grijs aard Rood Zwart Geel Purper Roze Groen
1310 0,323 0,327 0,326 0,325 0,329 0,328 0,323 0,322 0,326 0,323 0,326 0,329
1550 0,181 0,186 0,182 0,184 0,197 0,186 0,185 0,197 0,186 0,193 0,192 0,187
PBT-Buis 3 blauw sinaasappel groen bruin grijs aard Rood Zwart Geel Purper Roze Groen
1310 0,322 0,329 0,328 0,323 0,327 0,328 0,323 0,322 0,325 0,323 0,326 0,329
1550 0,193 0,184 0,185 0,183 0,198 0,186 0,187 0,192 0,186 0,193 0,192 0,187
PBT-Buis 4 blauw sinaasappel groen bruin grijs aard Rood Zwart Geel Purper Roze Groen
1310 0,327 0,323 0,329 0,331 0,328 0,321 0,328 0,325 0,327 0,322 0,324 0,326
1550 0,191 0,195 0,181 0,194 0,181 0,186 0,181 0,183 0,189 0,193 0,191 0,196
Testpunt (2) Kerndiameter (um) 9.3±0.7 Verspreidingskenmerken Nul waaier van de verspreidingsgolflengte (NM) 1300-1324
Bekledingsdiameter (um) 125±1 Nul maximum van de verspreidingshelling (Ps/nm2.km) ≤0.092
Kern/bekledingsconcentriciteitsfout <1 1288-1339 verspreidingscoëfficiënt van Maximum (Ps/nm.km) ≤3.5
Bekledings niet-cirkelvormigheid <2 1271-1360 verspreidingscoëfficiënt van Maximum (Ps/nm.km) ≤5.3
Snijd golflengte (NM) af <1260 1550nm verspreidingscoëfficiënt van Maximum (Ps/nm.km) ≤18
Testpunt (3) De Integriteit en de Verschijning van de kabelstructuur Volledige kabelstructuur, verschijning zonder tekorten
Gebeëindigde Kabellengte (m) 2000M De test van de waterpenetratie PAS
Kabel O.D. (mm) 12.2 ±0.2 Metaalconnectiviteit PAS
Schedeintegriteit Volledig
GW 480KG Datum 20.2020 juni Temperatuur 35℃ vochtigheid 65%
Zegel   Conclusie

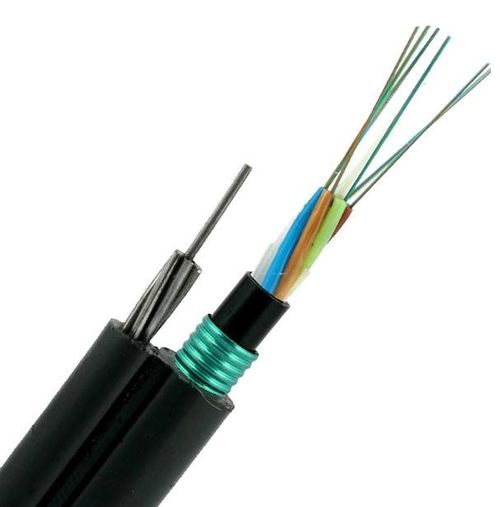

Specificatie van kabel SM (9/125), 12cores, 6cores*2 (PBT-Buis), 7*1.0mm Staaldraad, Centraal sterktelid FRP1.6mm, SADJ, GYFTC8Y53



laatste bedrijfscasus over Zelfstandige Figuur 8 Kabel 12 24 Kern 116KM GYFTC8Y53 van Jiqian-Fabriek 0

laatste bedrijfscasus over Zelfstandige Figuur 8 Kabel 12 24 Kern 116KM GYFTC8Y53 van Jiqian-Fabriek 1



De steekproef toont



laatste bedrijfscasus over Zelfstandige Figuur 8 Kabel 12 24 Kern 116KM GYFTC8Y53 van Jiqian-Fabriek 2

laatste bedrijfscasus over Zelfstandige Figuur 8 Kabel 12 24 Kern 116KM GYFTC8Y53 van Jiqian-Fabriek 3

laatste bedrijfscasus over Zelfstandige Figuur 8 Kabel 12 24 Kern 116KM GYFTC8Y53 van Jiqian-Fabriek 4





116KM Fig. 8 Kabel zijn laadt in de Vrachtwagen

laatste bedrijfscasus over Zelfstandige Figuur 8 Kabel 12 24 Kern 116KM GYFTC8Y53 van Jiqian-Fabriek 5

laatste bedrijfscasus over Zelfstandige Figuur 8 Kabel 12 24 Kern 116KM GYFTC8Y53 van Jiqian-Fabriek 6

laatste bedrijfscasus over Zelfstandige Figuur 8 Kabel 12 24 Kern 116KM GYFTC8Y53 van Jiqian-Fabriek 7



Kabel het Merken

(1) aanwijzing in meters/voeten;

(2) hoeveelheid en type van vezels;

(3) kabeltype;



(4) fabrieksnaam;



(5) datum van productie (jaar);

(6) andere vereisten;



De tekens zullen voor de duur van het kabelleven permanent en leesbaar zijn. De precisie van de lengteaanwijzing zal beter dan 1000m±2m zijn.
