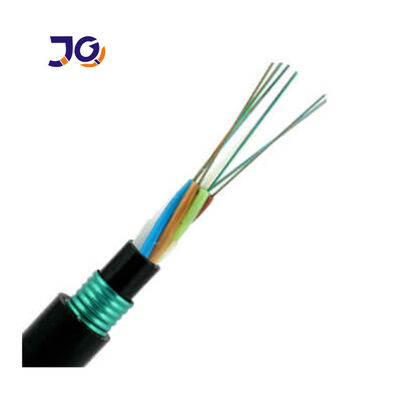

Non-Metal GYFTY53 Stranded Water-Blocking Fiber Optic Cable

Contact nu

Non-Metal GYFTY53 Vastgelopen water-Blokkerende Vezel Optische Kabel

Min. bestelaantal :	1km	Verpakking Details :	Houten trommel
Levertijd :	5-8 het werkdagen	Betalingscondities :	L/C, T/T, Western Union
Levering vermogen :	30km per dag

Plaats van herkomst:	GuangZhou, China	Merknaam:	JQ/OEM
Certificering:	ISO9001	Modelnummer:	GYFTY53-48B1

Gedetailleerde informatie
Vezeltelling:	2-288 kernen	Vezeltype:	enige wijze/multiwijze
Jasje:	PE	Kleur:	ZWART
Productnaam:	Openluchtvezel Optische Kabel	Modelnummer:	GYFTY53-48 kern
structuur:	Losse Buis	installatie:	Antenne of Buis
Sterktelid:	FRP	Oem:	Beschikbaar
Markeren:	GYFTY53 openluchtvezel Optische Kabel , GYFTY53 openlucht optische vezelkabel , GYFTY53 48 de optische kabel van de kernvezel

Productomschrijving

Non-Metal GYFTY53 Vastgelopen water-Blokkerende Vezel Optische Kabel

Vezels, 250µm, worden in een losse die buis geplaatst van een hoog modulusplastiek wordt gemaakt. De buizen worden gevuld met een waterbestendige het vullen samenstelling. Een Vezel versterkte Plastiek (FRP) de plaats bepaalt van in het centrum van kern als niet-metalen sterktelid. De buizen (en de vullers) zijn vastgelopen rond het sterktelid in een compacte en cirkelkern. Dan is de kabelkern behandeld met een dunne polyethyleen (PE) binnenschede, die met gelei wordt gevuld om het tegen watertoegang te beschermen. Een laag van water-blokkerend materiaal wordt toegepast rond de kabelkern om watertoegang allemaal hetzelfde te verhinderen. Nadat een golfpantser van de staalband wordt toegepast, wordt de kabel voltooid met een PE buitenschede.

Eigenschappen

* Goede mechanische en temperatuurprestaties
* Losse buis met hoge weerstand die bestand hydrolyse is
* De speciale buis het vullen samenstelling verzekert een kritieke bescherming van vezel
* Verbrijzelingsweerstand en flexibiliteit
* De volgende maatregelen worden getroffen om de waterdichte kabel te verzekeren:
* Enig Vezel Versterkt Plastiek als centraal sterktelid
* Losse buis het vullen samenstelling
* 100%-kabelkern het vullen
* PSP-vochtbestendig verbeteren
* Water-blokkerend materiaal

Toepassing

1. Directe begrafenis

2. Ondergronds

3. Backbone Internet

Optische Kenmerken

G.652D

50/125um

625/125μm

Vermindering

@850nm

≤3.0dB/km

(+20°C)

@1300nm

≤1.0dB/km

@1310nm

≤0.36dB/km

@1550nm

≤0.22dB/km

Bandbreedte (ClassA)

@850nm

2500MHzkm

2200MHz: km

@1300nm

21000MHz-km

2600MHzkm

NumericalAperture

0.200+0.015NA

0.275+0.015NA

CableCut-

offWavelengthλcc

≤1260nm

Technische Gegevens

Vezeltelling

Nominaal

Diameter (mm)

Nominaal

gewicht (kg/km)

Maximum

Vezels per

Buis

No.of

(Tube+fillers)

AllowableTensilelading

(N/100mm)

Toelaatbare Verbrijzeling

Weerstand (N/100mm)

plotseling

Termijn

snak

termijn

plotseling

Termijn

op lange termijn

2~36

10.2

125

3000

1000

3000

1000

36~72

15.1

212

3000

1000

3000

1000

74~96

16.3

246

3000

1000

3000

1000

98~120

17.8

288

3000

1000

3000

1000

122~144

19.4

336

3000

1000

3000

1000

>144

Ontwerp volgens het klantenverzoek

Prestaties

Punt		Parameters
Losse buis	Materiaal	PBT
Losse buis	Kleur	Al kleurenvertoning
Vuller	Materiaal	PE
Vuller	Kleur	Zwart
CSM	Materiaal	FRP
Binnenjasje	Materiaal	HDPE
Binnenjasje	Kleur	Zwart
Buiten gepantserd	Materiaal	Plastiek met een laag bedekte staalstrook
Buitenjasje	Materiaal	HDPE
Buitenjasje	Kleur	Zwart
Min. buigende straal	Statisch	12,5 keer kabeldiameter
Min. buigende straal	Dynamisch	25 keer kabeldiameter
Het herhalen van het buigen	Lading: 150N; aantal cycli: 30 geen duidelijke toevoegingsvermindering, geen vezelonderbreking en geen kabelschade.
Trekprestaties	Op korte termijn	1500N
Verbrijzeling	Op korte termijn	3000N/100mm
Torsie	Lading: 150N; aantal cycli: 10; draaihoek: ±180° geen duidelijke toevoegingsvermindering, geen vezelonderbreking en geen kabelschade.
