Productomschrijving

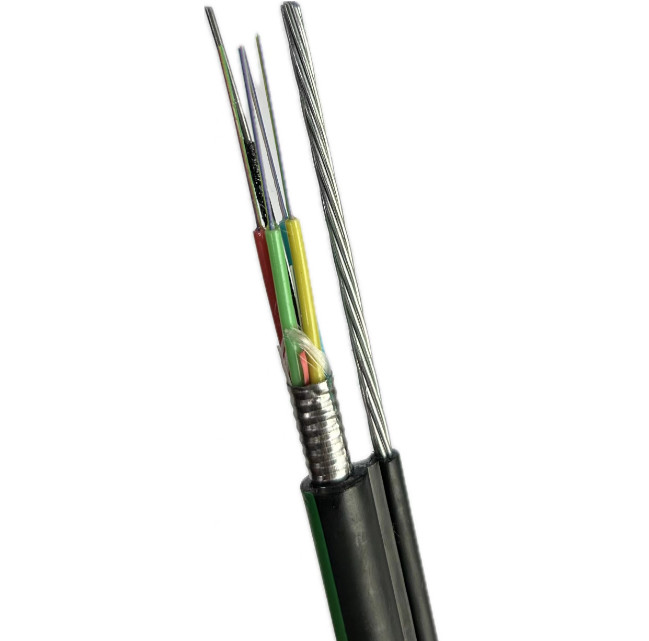

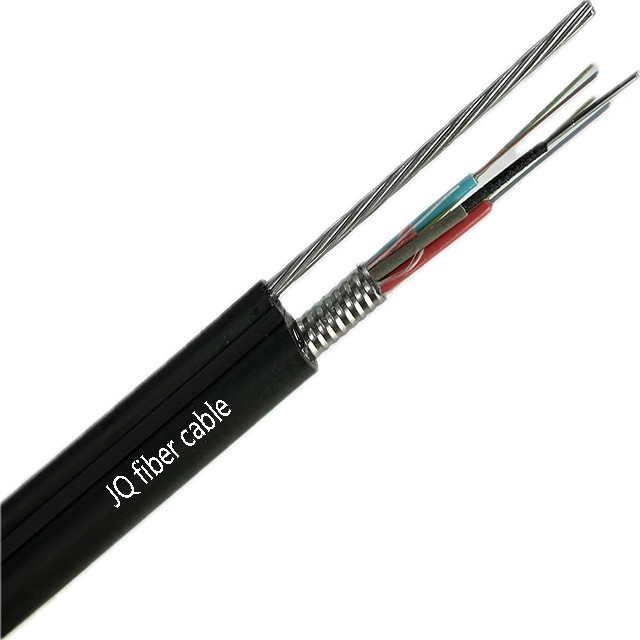

Figuur 8 Zelfdragende glasvezelkabel GYTC8S

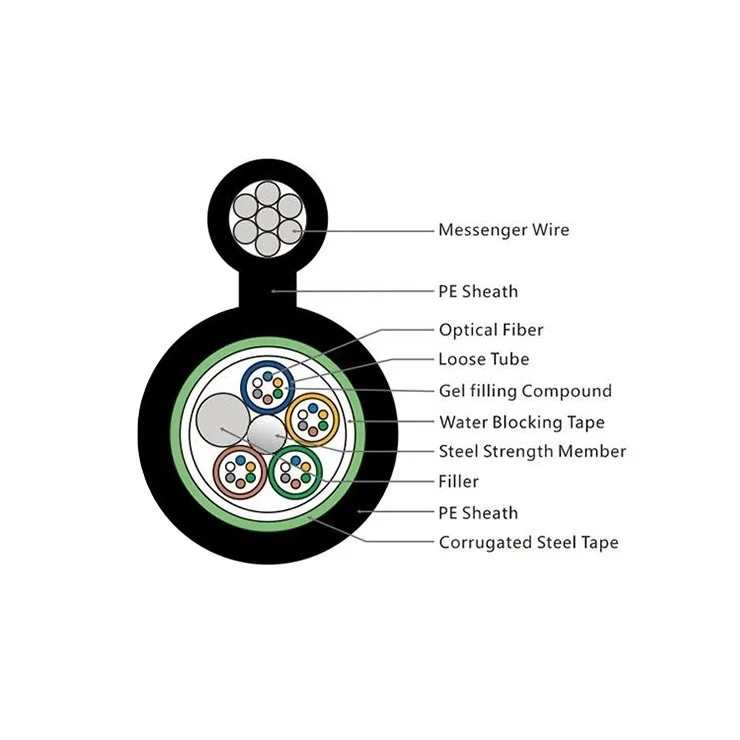

GYTC8S (metalen geharmoniseerde hangdraad, losse beugel met gedraaide vulling, steel-polyethylene bonding sheath 8-shaped self-bearing outdoor optical cable for communication) The structure of the optical cable is to put single-mode or multi-mode optical fibre into the inner-filled waterproof compound loose sleeve made of high-modulus plasticVoor sommige optische kabels met meerdere kernen wordt ook een laag polyethyleen (PE) buiten de metaalversterkte kern geëxtrudeerd.De losse mouw (en het vultouw) wordt om het midden gedraaid om de kern te versterken tot een compacte en ronde kabelkernNa de bekleding wordt de plastic band verticaal ingewikkeld.Het is gemaakt van staaldraad met strengen en een polyethyleen omhulsel..
Kenmerken
1"De hoge treksterkte van strenge draden voldoet aan de eis van zelfdragendheid en vermindert de installatiekosten"
2,Goede mechanische en temperatuurprestaties
3,Hoge sterkte losse buis die bestand is tegen hydrolyse
4Speciale buizenvulverbinding zorgt voor een kritische bescherming van de vezels
5De volgende maatregelen worden genomen om de kabel waterdicht te maken:
--- Stalen draad gebruikt als centrale sterkteelement
--- losse buizenvulcompound
---100% kabelkernvulling
--- PSP-verbeterende vochtbestendige
Optische kenmerken
| Artikel 2 |
Eenheid |
Specificatie |
| G652D |
| Modusvelddiameter |
1310 nm |
Ik heb het gedaan. |
9.2±0.4 |
| 1550 nm |
Ik heb het gedaan. |
10.4±0.5 |
| Bevestigingsdiameter |
Ik heb het gedaan. |
124.8±0.7 |
| Niet-circulaire bekleding |
% |
≤0.7 |
| Fout in de concentriciteit van de kernbekleding |
Ik heb het gedaan. |
≤0.5 |
| Belagingsdiameter |
Ik heb het gedaan. |
245±5 |
| Niet-circulaire coating |
% |
≤6.0 |
| Fout in de concentrisiteit van de bekleding-coating |
Ik heb het gedaan. |
≤12 |
| Kabel-afsluitingsgolflengte |
nm |
acc≤1260 |
| Verzwakking (max.) |
1310 nm |
dB/km |
≤0.36 |
| 1550 nm |
dBkm |
≤0.22 |
Technische parameters
| Fibermodel |
G.652D |
| Ontwerp ((Strength Member+Tube&Filler) |
1 + 5 |
| Centrale krachtlid |
Materiaal |
Stalen draad |
| Diameter ((+0,05) mm |
1.5 |
| LooseTube |
Materiaal |
PBT |
| Diameter ((+0,06) mm |
2 |
| Dikte ((+0,03) mm |
0.32 |
| De Max.Core.NO./Tube |
12 |
| Voller touw |
Materiaal |
HDPE |
| Kleur |
Wit |
| Diameter ((+0,06) mm |
2.1 |
| Strengte van het filament |
Materiaal |
Gelast staal |
| Type |
φ0,9x3 |
| Pantserlaag |
Materiaal |
Stalen band |
| OuterSheath1 |
Materiaal |
MDPE |
| Dikte ((+0,03) mm |
1. |
| OuterSheath1 |
Materiaal |
MDPE |
| Dikte ((40.03) mm |
1.8 |
| KabelDiameter ((土0.2) mm |
9.5*17.8 (nominale waarde) |
| Kabelgewicht ((+10) kg/km |
160 (nominale) |
| Min. installatie/N |
1500 |
| Afzwakking |
1310 nm |
0.35 dB/KM |
| 1550 nm |
0.21 dB/KM |
| Min. buigradius |
Zonder spanning |
10.0*Kabelφ |
| Onder maximale spanning |
20.0xCableφ |

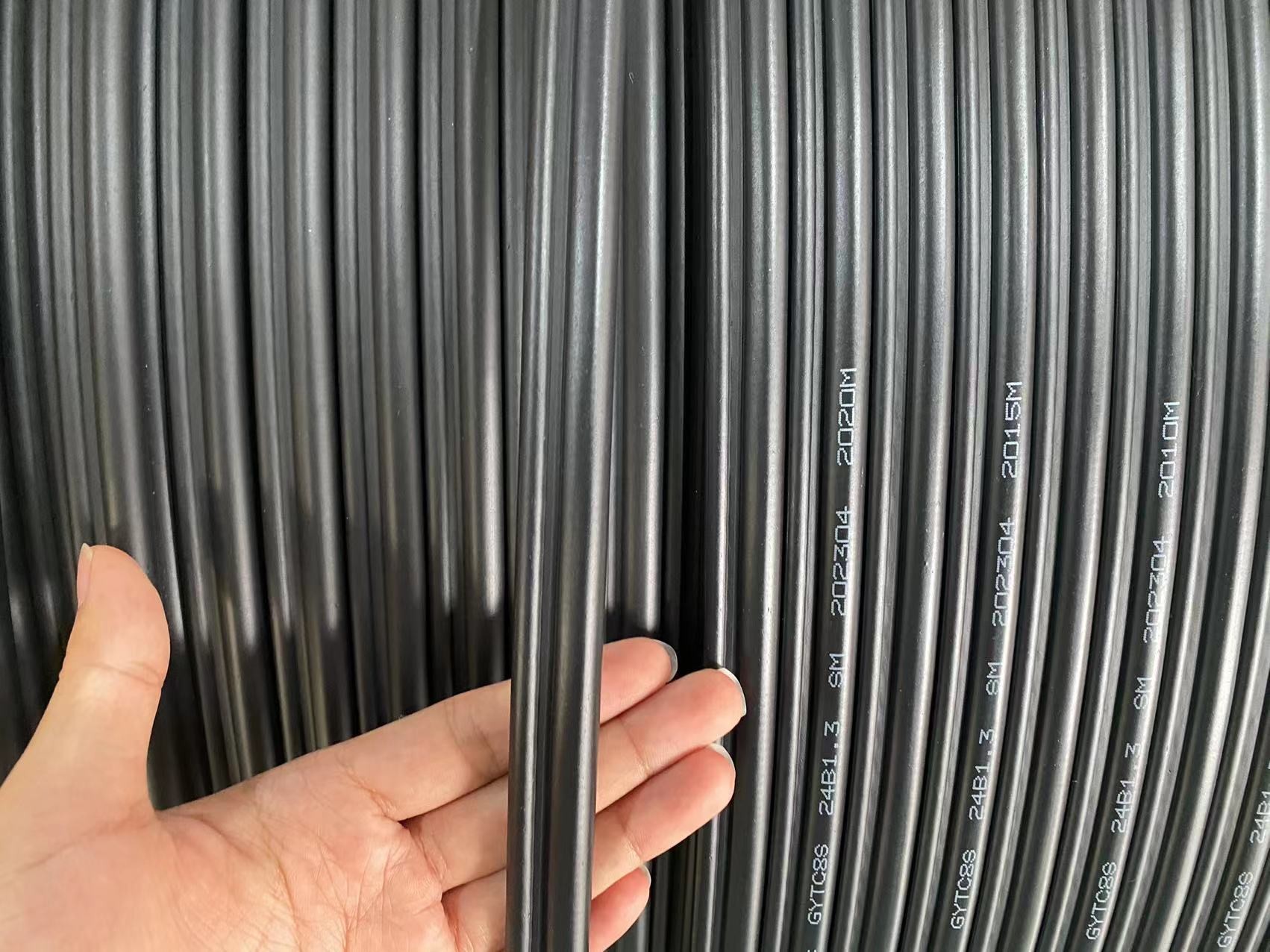

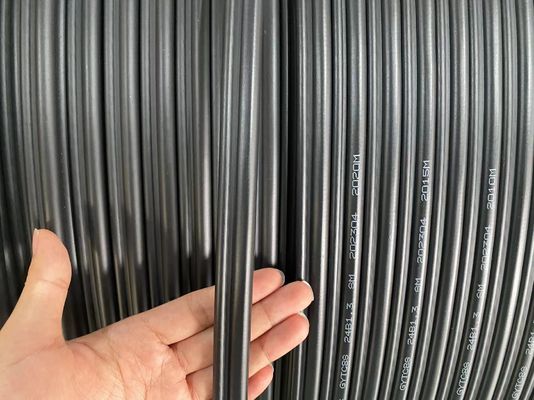

Foto-show

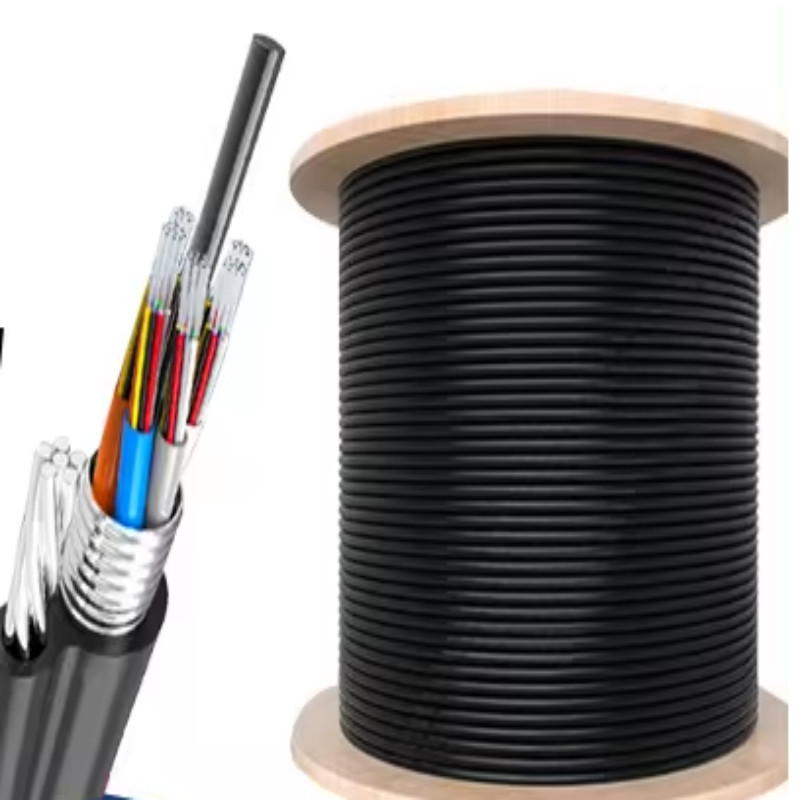

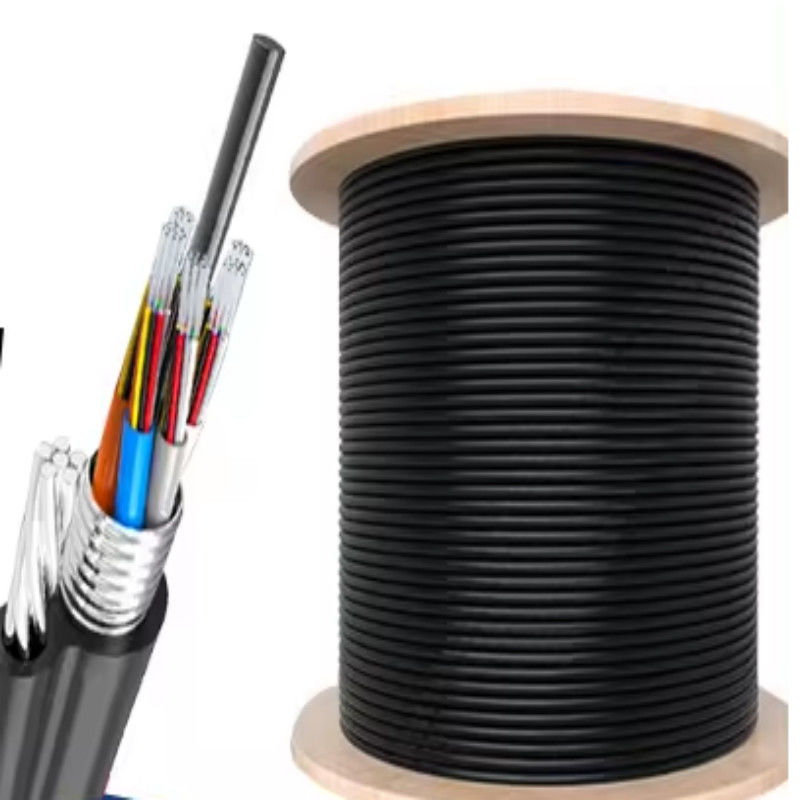

Verpakking
• Standaard kabelhouttrommel
• Standaard spoellengte: 2/3 km/spel, andere lengtes zijn ook beschikbaar
Veelgestelde vragen
1Ben jij de echte fabrikant?
We zijn de echte fabrikant met 10 jaar geschiedenis.
2Kan je kleine bestellingen accepteren?
Ja, kleine bestelling is beschikbaar.We ondersteunen nieuw project van onze klanten zoals we weten dat het bedrijf is altijd van kleine bestelling.
3Wat is uw garantieperiode?
25 jaar voor glasvezelkabel
4Wat is uw levertijd?
Gewoonlijk binnen 3-5 werkdagen
5En uw jaarlijkse productiecapaciteit?
Buiten/binnen glasvezelkabel, onze jaarlijkse productie is 6,000,000 KM;
FTTH/FTTX/FTTA kabel, het is 6,000,000 KM per jaar;
Patch Cord/Pigtails, het is 12,400Duizend stuks per jaar.
6.Kun je aangepaste producten en logo leveren?
We leveren OEM- en ODM-diensten.
