Water Bestand 48 Kern 500m de Optische Kabel van de Spanwijdteofc ADSS Vezel
Contact Persoon : Philip
Telefoonnummer : +8613422342788
Whatsapp : +8613422342788
| Min. bestelaantal : | 1km | Verpakking Details : | Houten trommel |
|---|---|---|---|
| Levertijd : | 3-5 dagen, hangt het in bestelling af hoeveelheid | Betalingscondities : | L/C, T/T, Western Union, Alipay |
| Levering vermogen : | 4500 per maand |
| Merknaam: | Jiqian | Certificering: | ISO 9001 |
|---|---|---|---|
| Modelnummer: | ADSS-dubbele schede |
|
Gedetailleerde informatie |
|||
| Plaats van herkomst: | GuangZhou, China | Kabelmerk: | Jiqian |
|---|---|---|---|
| aantal leider: | ≥ 10 | Cettification: | ISO 9001 |
| Fabrikant: | ja | Toepassing: | Lucht |
| Buitenschede: | PE | Aantal Vezel: | 2-288 |
| Opslag en gebruikstemperatuur: | -40℃ aan +70℃. | ||
| Hoog licht: | ADSS 288 Vezel Optische Kabel,PE ADSS Vezel Optische Kabel |
||
Productomschrijving
Cable DE Fibra Optica Monomodo DE 24 12 48 96 Spam 100m van Hilos ADSS

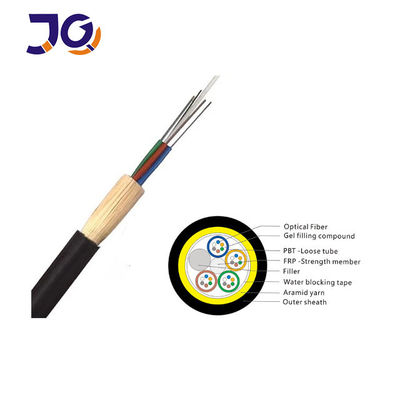

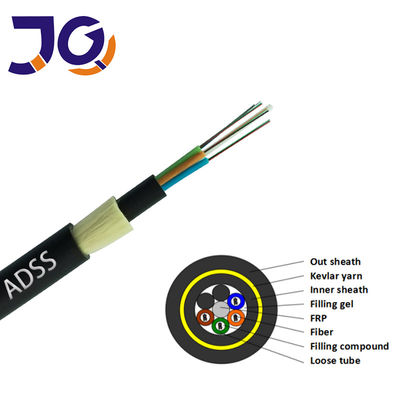

De optische kabel van ADSS keurt een losse buis vastgelopen structuur goed. De 250µm optische vezel is in de schede gestoken in een losse die buis van hoog modulusmateriaal wordt gemaakt,
en de losse buis wordt gevuld met waterdichte samenstelling. De losse buis (en de het vullen kabel) zijn verdraaid rond de niet-metalen centrale versterkingskern (FRP) om een compacte kabelkern te vormen, en de hiaten in de kabelkern worden gevuld met water blokkerend vet. De kabelkern wordt uitgedreven in een polyethyleen (PE) binnenschede, dan vastgelopen om de aramidvezel te versterken, en definitief heeft het door het polyethyleen voltooid (PE)
Het ontwerp van de optische kabel van ADSS overweegt volledig de daadwerkelijke situatie van machtslijnen en is geschikt voor verschillende niveaus van lijnen de met hoog voltage van de machtstransmissie. Voor de machtslijnen van 10kV en 35kV-, kan de polyethyleen (PE) schede worden gebruikt; voor de machtslijnen van 110kV en 220kV-, moet het kabel hangende punt worden bepaald door de elektrisch veld intensiteitsdistributie te berekenen en de elektrische volgende (AT) buitenschede moet worden gebruikt. Tegelijkertijd, worden de hoeveelheid aramidvezel en het perfecte het vastlopen proces zorgvuldig ontworpen om aan de toepassingsvereisten van verschillende spanwijdten te voldoen.
Eigenschappen
• Kan worden geïnstalleerd zonder de macht af te snijden
• Lichtgewicht en kleine kabeldiameter, die het effect van ijs, wind en de lading op de toren en de steun verminderen
• De grote spanwijdte, de maximumspanwijdte is meer dan 1000 meters
• Heeft uitstekende trekeigenschappen en temperatuurkenmerken
• Levensverwachting 30 jaar
Structuur en Technische Beschrijvingen adss-SJ (50150M)
| Ref. Buiten Diameter (mm) |
Ref.-Gewicht (kg/km) |
Rec. Dagelijks Max. (kN) |
Max Allowable Het werk Spanning (kN) |
Onderbreking Sterkte (kN) |
Sterkte Lid CSA (mm2) |
Modulus van (kN/mm2) |
Hitte Uitbreiding Coëfficiënt (x10- 6/K) |
Geschikte Spanwijdte Meter |
||||
| PE Jasje | BIJ Jasje | A | B | C | D | |||||||
| 11 | 110 | 120 | 1.0 | 2.5 | 8 | 3.0 | 6.6 | 2.1 | 120 | 80 | 100 | 80 |
| 11.5 | 115 | 125 | 1.5 | 4 | 10 | 4.5 | 7.3 | 1.8 | 180 | 120 | 150 | 120 |
| 12 | 120 | 130 | 2.5 | 6 | 15 | 7.5 | 8.3 | 1.5 | 250 | 150 | 290 | 150 |
Structuur en Technische Beschrijvingen adss-DJ (50750M)
| Ref. Buiten Diameter (mm) |
Ref.-Gewicht (kg/km) |
Rec. Dagelijks Max. (kN) |
Max Allowable Het werk Spanning (kN) |
Onderbreking Sterkte (kN) |
Sterkte Lid CSA (mm2) |
Modulus van (kN/mm2) |
Hitte Uitbreiding Coëfficiënt (x10- 6/K) |
Geschikte Spanwijdte Meter |
||||
| PE Jasje | BIJ Jasje | A | B | C | D | |||||||
| 12.5 | 125 | 136 | 1.5 | 4 | 10 | 4.6 | 7.6 | 1.8 | 160 | 100 | 140 | 100 |
| 13.0 | 132 | 142 | 2.25 | 6 | 15 | 7.6 | 8.3 | 1.5 | 230 | 150 | 200 | 150 |
| 13.3 | 137 | 148 | 3.0 | 8 | 20 | 10.35 | 9.45 | 1.3 | 300 | 200 | 290 | 200 |
| 13.6 | 145 | 156 | 3.6 | 10 | 24 | 13.8 | 10.8 | 1.2 | 370 | 250 | 350 | 250 |
| 13.8 | 147 | 159 | 4.5 | 12 | 30 | 14.3 | 11.8 | 1.0 | 420 | 280 | 400 | 280 |
| 14.5 | 164 | 177 | 5.4 | 15 | 36 | 18.4 | 13.6 | 0,9 | 480 | 320 | 460 | 320 |
| 14.9 | 171 | 185 | 6.75 | 18 | 45 | 22.0 | 16.4 | 0,6 | 570 | 380 | 550 | 380 |
| 15.1 | 179 | 193 | 7.95 | 22 | 53 | 26.4 | 18.0 | 0,3 | 670 | 460 | 650 | 460 |
| 15.5 | 190 | 204 | 9.0 | 26 | 60 | 32.2 | 19.1 | 0,1 | 750 | 530 | 750 | 510 |
Optisch kenmerk
|
Vezeltype |
Vermindering (+20℃) |
Bandbreedte |
Numerieke opening |
Optische kabel afgesneden golflengte |
||||
|---|---|---|---|---|---|---|---|---|
|
@850nm |
@1300nm |
@1310nm |
@1550nm |
@850nm |
@1300nm |
|||
| G.652 | - | - | ≤0.36dB/km | ≤0.22dB/km | - | - | - | ≤1260nm |
| G.655 | - | - | ≤0.40dB/km | ≤0.23dB/km | - | - | - | ≤1450nm |
| 50/125µm | ≤3.3dB/km | ≤1.2dB/km | - | - | ≥500MHz·km | ≥500MHz·km | 0.200±0.015 Na | - |
| 62.5/125µm | ≤3.5dB/km | ≤1.2dB/km | - | - | ≥200MHz·km | ≥500MHz·km | 0.275±0.015 Na | - |
Toepassing: Zelfstandige overheadkosten
Verpakking:
Certificatie:
