Water Bestand 48 Kern 500m de Optische Kabel van de Spanwijdteofc ADSS Vezel
Contact Persoon : Philip
Telefoonnummer : +8613422342788
Whatsapp : +8613422342788
Min. bestelaantal : | 1km | Verpakking Details : | houten trommel |
---|---|---|---|
Levertijd : | 5-8 het werkdagen | Betalingscondities : | L/C, T/T, Western Union |
Levering vermogen : | 4500KM per Maand |
Plaats van herkomst: | Guangzhou | Merknaam: | JQ/OEM |
---|---|---|---|
Certificering: | ISO9001 ROHS CE-EMC FCC SDOC | Modelnummer: | Adss-48B1 |
Gedetailleerde informatie |
|||
Vezeltype: | YOFC of Fiberhome als verzoek | Vezeltelling: | Kern 4 -144 |
---|---|---|---|
Kleur: | Aangepaste zwarte, | Lengte: | aangepaste lengte |
Jasjemateriaal: | PE of BIJ | Naam: | De Optische Vezelkabel van ADSS |
Sterktelid: | Centraal de sterktelid van FRP | Werkende temperatuur: | -40 ~ +60 C |
Spanwijdte: | 50/100/200/300/400m | Installatie: | zelfstandige Antenne |
Hoog licht: | 144 boor Al Diëlektrische ADSS-Kabel uit,FRP Al Diëlektrische ADSS-Kabel,frp sterkte adss OFC kabel |
Productomschrijving

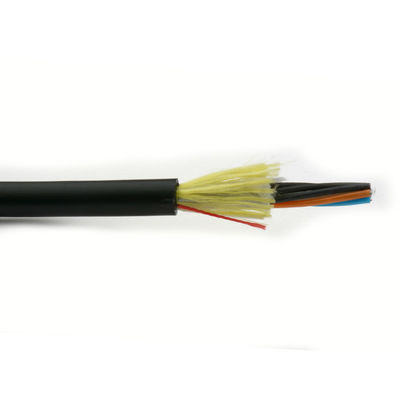

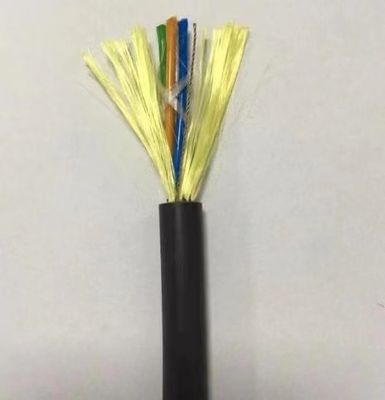

Al Diëlektrische ADSS-Spanwijdte van de Vezelkabel 100M With-PE Jasje Zelfstandige Luchtkabel
Productomschrijving

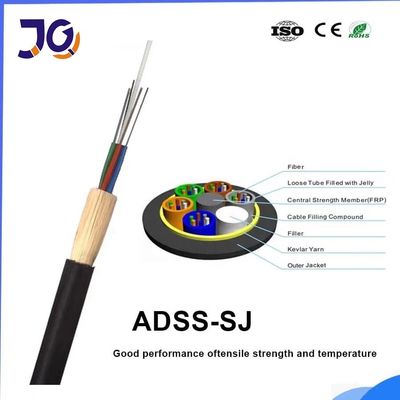

ADSS-de kabel wordt gemaakt van niet-metalen materieel en zelfstandig met de luchtlijn van de machtstransmissie. Het materiaal van de spanningsweerstand is aramid garen met hoge elasticiteitsmodules. En het optimaliseren van structuur kan het gewicht van de kabel en zijn mechanisch en fysische eigenschappen geschikt opstellen en de lading op de toren minimaliseren. Losse gevulde buisbouw, buizengelei, elementen (buizen en vullerstaven) en water blokkerend die garen op rond niet-metalen centraal die sterktelid wordt, polyestergarens worden gebruikt gelegd om de kabelkern, water blokkerende die band in de lengte te binden rond de kabelkern wordt verpakt, thenaramid versterkt garen en PE buitenblad.
Kenmerken
Optimale kabelstructuur, hoge vezeldichtheid.
Het nauwkeurige saldo van de vezellengte, verzekert stabiele prestaties.
Geen gel in kabelkern voor water blokkerende, lage koolstof en milieuvriendelijk.
Structuurinnovatie in schede, die de het blazen prestaties verbeteren.
Bewezen los buisontwerp voor prestaties
Kleine diameter, het lichtgewicht en lage ontwerp van de wrijvingschede
Uitstekende het blazen lengte en snelle, veilige en rendabele installatie
Drycoreontwerp voor uitstekende water het blokkeren prestaties en eenvoudigere behandeling
SZ die ontwerp vastlopen staat voor gemakkelijke medio-spanwijdtetoegang toe en isoleert vezels van installatie en milieustijfheden
Gemakkelijke installatie en verwijdering indien nodig
Steekproeven
Toepassing
Geschikt voor Antenne die methode leggen
Opslag/Werkende Temperatuur: -40℃~+70℃
Optische Kenmerken
Punten | Eenheid | Specificatie | |
G652D | |||
De Diameter van het wijzegebied | 1310nm | um | 9.2±0.4 |
1550nm | um | 10.4±0.5 | |
Bekledingsdiameter | um | 124.8±0.7 | |
Bekledings niet-Cirkelvormigheid | % | ≤0.7 | |
Kern-bekleding Concentriciteitsfout | um | ≤0.5 | |
Deklaagdiameter | um | 245±5 | |
Deklaag niet-Cirkelvormigheid | % | ≤6.0 | |
Bekleding-met een laag bedekkende Concentriciteitsfout | um | ≤12 | |
De Golflengte van de kabelscheiding | NM | acc≤1260 | |
Vermindering (max.) | 1310nm | dB/km | ≤0.36 |
1550nm | dBkm | ≤0.22 |
Technische Gegevens
Spanwijdte: 100m |
onder 110kv |
48core |
structureel parameter |
Centrale sterktecomponenten: FRP |
Diameter: 1.5mm |
Losse buis (gevulde gelei) |
Buitendiameter: 1.8mm |
|
Binnenschedepe |
Dikte: 0.9mm |
|
buitenschedepe |
Dikte: 1.8mm |
|
Technisch parameter |
buitendiameter van Kabel |
10.0mm |
kabelgebied in dwarsdoorsnede |
95.03 mm2 |
|
Vezelmodel |
G.652D |
|
Gewicht van kabel |
85kg/km |
|
Geschatte treksterkte (RTS) |
kn 10 |
|
Minmum toegestane spanning (MAT) |
4kn |
|
EDS |
3.2kn |
|
De modulus van jongelui |
7.8 kn/mm2 |
|
Coëfficiënt van thermische uitbreiding |
1.810-6/°C |
|
Crussweerstand |
Lange termijn: 1100 n/100mm |
|
korte termijn: 2200 n/100mm |
||
De toestemming boog straal |
Lange termijn (wanneer het runnen van) 220 mm |
|
Korte termijn (wanneer het leggen van) 360 mm |
4-144 de Optische Kabel van de kernadss Vezel
Vezel telling |
Structuur |
Vezels per buis |
Losse buis diameter (mm) |
CSM-diameter /pad-diameter (mm) |
Nominale Dikte van buitenjasje (mm) |
Kabeldiameter (mm) |
Kabel Gewicht (kg/km) |
4 | 1+6 | 4 | 2.0±0.1 | 2.3/2.3 | 1.7 | 10.5±0.5 | 81 |
6 | 1+6 | 6 | 2.0±0.1 | 2.3/2.3 | 1.7 | 10.5±0.5 | 81 |
8 | 1+6 | 4 | 2.0±0.1 | 2.3/2.3 | 1.7 | 10.5±0.5 | 82 |
12 | 1+6 | 6 | 2.0±0.1 | 2.3/2.3 | 1.7 | 10.5±0.5 | 82 |
24 | 1+6 | 6 | 2.0±0.1 | 2.3/2.3 | 1.7 | 10.5±0.5 | 83 |
36 | 1+6 | 6 | 2.0±0.1 | 2.3/2.3 | 1.7 | 10.5±0.5 | 84 |
48 | 1+6 | 12 | 2.2±0.1 | 2.6/2.6 | 1.7 | 11.1±0.5 | 93 |
72 | 1+6 | 12 | 2.2±0.1 | 2.6/2.6 | 1.7 | 11.1±0.5 | 95 |
96 | 1+8 | 12 | 2.2±0.1 | 3.0/3.9 | 1.7 | 12.5±0.5 | 122 |
144 | 1+12 | 12 | 2.2±0.1 | 3.5/6.4 | 1.7 | 15.5±0.5 | 185 |
Pakketdetail
