Water Bestand 48 Kern 500m de Optische Kabel van de Spanwijdteofc ADSS Vezel
Contact Persoon : Philip
Telefoonnummer : +8613422342788
Whatsapp : +8613422342788
| Min. bestelaantal : | 1km | Verpakking Details : | houten trommel |
|---|---|---|---|
| Levertijd : | 5-8 het werkdagen | Betalingscondities : | L/C, T/T, Western Union |
| Levering vermogen : | 4500KM per Maand |
| Plaats van herkomst: | Guangzhou | Merknaam: | JQ/OEM |
|---|---|---|---|
| Certificering: | ISO9001 ROHS CE-EMC FCC SDOC | Modelnummer: | ADSS |
|
Gedetailleerde informatie |
|||
| vezeltype: | YOFC of Fiberhome als verzoek | Vezeltelling: | Kern 4 -144 |
|---|---|---|---|
| Kleur: | Zwart | Lengte: | 2km of aangepaste lengte |
| Jasjemateriaal: | PE of BIJ | Naam: | De Optische Vezelkabel van ADSS |
| Sterktelid: | Centraal de sterktelid van FRP | Werkende temperatuur: | -40 ~ +60 C |
| Spanwijdte: | 100/200/300/400m | Installatie: | Lucht |
| sterktelid: | FRP | ||
| Hoog licht: | De dubbele Optische Kabel van de Jasjeadss Vezel,Luchtadss-Vezel Optische Kabel,Lucht al diëlektrische optische kabel |
||
Productomschrijving

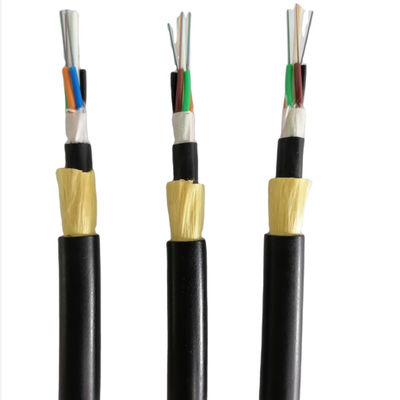

Alle diëlektrische overhead dubbele jas ADSS Kelver garen glasvezelkabel
Beschrijving
ADSS-kabel is losse buis gestrand.Vezels, 250 m, worden in een losse buis geplaatst die is gemaakt van kunststoffen met een hoge modulus.De buizen zijn gevuld met een waterafstotende vulmassa.De buizen (en vulstoffen) zijn gestrand rond een FRP (Fiber Reinforced Plastic) als een niet-metalen centraal sterkte-element in een compacte en ronde kabelkern.Nadat de kabelkern is gevuld met vulmassa.het is bedekt met een dunne PE (polyethyleen) binnenmantel.Nadat een gevlochten laag aramidegarens als sterkte-element over de binnenmantel is aangebracht, wordt de kabel afgewerkt met een PE of AT (anti-tracking) buitenmantel.
Functies
Drukvastheid en flexibiliteit, De volgende maatregelen zijn genomen om de kabel waterdicht te maken:
100% kabelkernvulling, Losse buisvulmassa
Goede mechanische en temperatuurprestaties
Losse buis met hoge weerstand die hydrolysebestendig is
Speciale buisvulmassa zorgt voor een kritische bescherming van vezels
Enkele vezelversterkte kunststof als het centrale sterktelid
Sollicitatie
Geschikt voor luchtlegmethode:
Opslag / Bedrijfstemperatuur: -40 ~ + 70
optische kenmerken:
| Artikelen | Eenheid | Specificatie | |
| G652D | |||
| Modus Velddiameter: | 1310nm | uhm | 9.2±0,4 |
| 1550nm | uhm | 10.4±0,5 | |
| Bekledingsdiameter: | uhm | 124.8±0,7 | |
| Bekleding niet-circulariteit | % | ≤0,7 | |
| Concentriciteitsfout kernbekleding | uhm | ≤0,5 | |
| Coatingdiameter: | uhm | 245±5 | |
| Coating niet-circulariteit | % | ≤6.0 | |
| Concentriciteitsfout bekleding-coating | uhm | ≤12 | |
| Kabelafsnijgolflengte | nm | acc≤1260 | |
| demping (max.) | 1310nm | dB/km | ≤0.36 |
| 1550nm | dBkm | ≤0,22 | |
Technische data
|
Spanwijdte: 100m |
onder 110kv |
24core |
|
structureel parameter |
Centrale sterktecomponenten: FRP |
Diameter: 1.5mm |
|
Losse tube (gelei gevuld) |
Buitendiameter: 1.8mm |
|
|
Binnenmantel PE |
Dikte: 0,9 mm |
|
|
buitenmantel PE |
Dikte: 1,8 mm |
|
|
Technisch parameter |
buitendiameter van kabel: |
10,0 mm |
|
doorsnede kabel |
95,03 mm2 |
|
|
Vezelmodel |
G.652D |
|
|
Gewicht van de kabel: |
85kg/km |
|
|
Nominale treksterkte (RTS) |
10 kn |
|
|
Minimaal toegestane spanning (MAT) |
4kn |
|
|
EDS |
3.2kn |
|
|
Young's modulus |
7,8 kn/mm2 |
|
|
Uitzettingscoëfficiënt |
1.810-6/°C |
|
|
Kruisweerstand: |
Lange termijn: 1100 n/100mm |
|
|
korte termijn: 2200 n/100mm |
||
|
Toestemming gebogen straal |
Lange termijn (bij gebruik) 220 mm |
|
|
Korte termijn (bij het leggen) 360 mm |
4-144 core ADSS glasvezelkabel
|
Vezel Graaf |
Structuur |
vezels per buis |
losse buis diameter (mm) |
CSM-diameter: /pad-diameter (mm) |
Nominale dikte van buitenjasje (mm) |
Kabeldiameter: (mm) |
Kabel Gewicht (kg/km) |
| 4 | 1+6 | 4 | 2.0±0.1 | 2,3/2.3 | 1,7 | 10.5±0.5 | 81 |
| 6 | 1+6 | 6 | 2.0±0.1 | 2,3/2.3 | 1,7 | 10.5±0.5 | 81 |
| 8 | 1+6 | 4 | 2.0±0.1 | 2,3/2.3 | 1,7 | 10.5±0.5 | 82 |
| 12 | 1+6 | 6 | 2.0±0.1 | 2,3/2.3 | 1,7 | 10.5±0.5 | 82 |
| 24 | 1+6 | 6 | 2.0±0.1 | 2,3/2.3 | 1,7 | 10.5±0.5 | 83 |
| 36 | 1+6 | 6 | 2.0±0.1 | 2,3/2.3 | 1,7 | 10.5±0.5 | 84 |
| 48 | 1+6 | 12 | 2,2 ± 0,1 | 2.6/2.6 | 1,7 | 11.1±0.5 | 93 |
| 72 | 1+6 | 12 | 2,2 ± 0,1 | 2.6/2.6 | 1,7 | 11.1±0.5 | 95 |
| 96 | 1+8 | 12 | 2,2 ± 0,1 | 3.0/3.9 | 1,7 | 12,5 ± 0,5 | 122 |
| 144 | 1+12 | 12 | 2,2 ± 0,1 | 3.5/6.4 | 1,7 | 15.5±0.5 | 185 |
Pakketdetail:
