overhead Outdoor singlejacket multi cores Singlemode ADSS glasvezelkabel
ADSS-beschrijving
ADSS (All diëlektrische zelfdragende optische vezelkabel) - is een speciale diëlektrische kabel die gebruikmaakt van een bestaande hoogspanningszendmast
opgezet met de stroomlijn.Het heeft de voordelen van lage technische kosten, handige constructie, hoge veiligheid en eenvoudig onderhoud.
Voedingscommunicatiekabel ADSS all-media zelfdragende kabel is een populaire kabel die over de hele wereld wordt gebruikt.
Functies
1. Lage demping, lage spreiding Een goed ontwerp en een nauwkeurige regeling van de overtollige lengte zorgen ervoor dat de kabel uitstekende mechanische en milieuprestaties levert.
2. Niet-metalen constructie is overtuigend voor het leggen van kabels zonder de voedingssystemen af te sluiten.
3. Het aramidegaren met hoge weerstand als sterktelid verzekert weerstand met grote trekspanning, kleine diameter en lichtgewicht van de kabel, passend voor
verschillende weersomstandigheden en verschillende installatieoverspanningen.
4. Speciale AT (anti-tracking) buitenmantel (optioneel) biedt goede weerstand tegen elektro-erosie.
Details foto toont

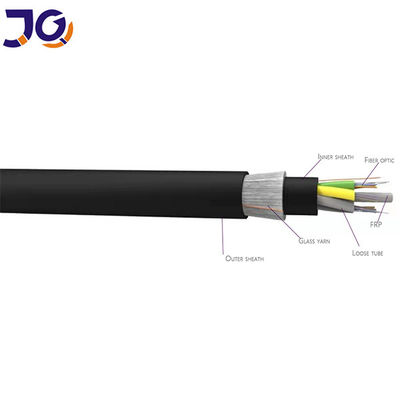

enkele jas ADSS glasvezelkabel
dubbele mantel ADSS glasvezelkabel
Structuur en technische specificaties
1.ADSS enkele jas
| aantal vezels |
structuur |
vezels per buis |
verlies buisdiameter
(MM)
|
FRP/pad-diameter (mm) |
Dikte van buitenjasje (mm) |
ref.Buitenste
Diameter
(mm) |
ref.Gewicht
(kg/km) |
| PE-jas |
AT-jas |
| 4 |
1+6 |
4 |
1.9 |
2.0/2.0 |
1.7±0,1 |
9,8 ± 0,2 |
83 |
93 |
| 6 |
1+6 |
6 |
1.9 |
2.0/2.0 |
1,7 ± 0,1 |
9,8 ± 0,2 |
83 |
93 |
| 8 |
1+6 |
4 |
1.9 |
2.0/2.0 |
1,7 ± 0,1 |
9,8 ± 0,2 |
83 |
93 |
| 12 |
1+6 |
6 |
1.9 |
2.0/2.0 |
1,7 ± 0,1 |
9,8 ± 0,2 |
83 |
93 |
| 24 |
1+6 |
6 |
2.0 |
2.0/2.0 |
1,7 ± 0,1 |
9,8 ± 0,2 |
86 |
96 |
| 48 |
1+6 |
12 |
2.0 |
2.0/2.0 |
1,7 ± 0,1 |
10,0 ± 0,2 |
89 |
99 |
| 72 |
1+6 |
12 |
2.2 |
2.0/2.0 |
1,7 ± 0,1 |
10,5 ± 0,2 |
99 |
109 |
| 96 |
1+8 |
12 |
2.2 |
2.0/3.4 |
1,7 ± 0,1 |
12,0 ± 0,2 |
124 |
136 |
| 144 |
1+12 |
12 |
2.2 |
3.0/7.2 |
1,7 ± 0,1 |
15,2 ± 0,2 |
176 |
189 |
Tips: alle specificaties in de bovenstaande tabel zijn geschatte gegevens, voor meer details specificaties,
Neem contact op met onze verkopers.
2. ADSS dubbele jas
| aantal vezels |
structuur |
vezels per buis |
verlies buisdiameter
(MM)
|
FRP/pad-diameter (mm) |
Dikte van buitenjasje (mm) |
ref.Buitenste
Diameter
(mm) |
ref.Gewicht
(kg/km) |
| PE-jas |
AT-jas |
| 4 |
1+6 |
4 |
1.9 |
2.0/2.0 |
1,7 ± 0,1 |
12,0 ± 0,2 |
125 |
135 |
| 6 |
1+6 |
6 |
1.9 |
2.0/2.0 |
1,7 ± 0,1 |
12,0 ± 0,2 |
125 |
135 |
| 8 |
1+6 |
4 |
1.9 |
2.0/2.0 |
1,7 ± 0,1 |
12,0 ± 0,2 |
125 |
135 |
| 12 |
1+6 |
6 |
1.9 |
2.0/2.0 |
1,7 ± 0,1 |
12,0 ± 0,2 |
125 |
135 |
| 24 |
1+6 |
6 |
2.0 |
2.0/2.0 |
1,7 ± 0,1 |
12,0 ± 0,2 |
128 |
138 |
| 48 |
1+6 |
12 |
2.0 |
2.0/2.0 |
1,7 ± 0,1 |
12,5 ± 0,2 |
130 |
140 |
| 72 |
1+6 |
12 |
2.2 |
2.0/2.0 |
1,7 ± 0,1 |
13,2 ± 0,2 |
145 |
155 |
| 96 |
1+8 |
12 |
2.2 |
2.0/3.4 |
1,7 ± 0,1 |
14,5 ± 0,2 |
185 |
195 |
| 144 |
1+12 |
12 |
2.2 |
3.0/7.2 |
1,7 ± 0,1 |
16,5 ± 0,2 |
212 |
228 |
Tips: alle specificaties in de bovenstaande tabel zijn geschatte gegevens, voor meer details specificaties,
Neem contact op met onze verkopers.
|
Vezel type
|
Verzwakking
(+20℃)
|
bandbreedte
|
Afgesneden golflengte optische kabel
|
|
@850nm
|
@1300nm
|
@1310nm
|
@1550nm
|
@850nm
|
@1300nm
|
| G.652 |
--- |
--- |
≤0.36dB/km |
≤0.22dB/km |
--- |
--- |
≤1260nm |
| G.655 |
--- |
--- |
≤0.40dB/km |
≤0.23dB/km |
--- |
--- |
≤1450nm |
| 50/125µm |
≤3.3dB/km |
≤1.2dB/km |
--- |
--- |
≥500MHz·km |
≥500MHz·km |
--- |
| 62,5/125µm |
≤3.5dB/km |
≤1.2dB/km |
--- |
--- |
≥200MHz·km |
≥500MHz·km |
--- |
Toepassing: Zelfdragende overhead

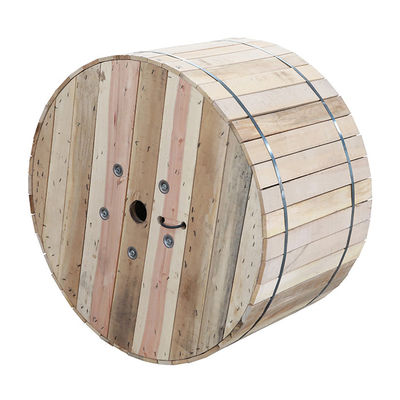

Inpakken:
1. Ben je in de fabriek direct?
als een professionele kabelfabrikant, gespecialiseerd in glasvezelkabel, MPO Breakout-kabel, glasvezel patchkabel.
Onze producten worden voornamelijk geëxporteerd naar Europa, Zuid-Amerika en enkele andere landen en gebieden.
2. Wat zijn uw belangrijkste producten?
Outdoor glasvezelkabels indoor glasvezelkabels FTTH Drop kabels ADSS
Indoor gepantserde patchkabels glasvezelkabel Optische patchkabels Sc LC FC ST MTP MPO optische patchkabel
3. Garantieperiode voor productkwaliteit?
20 jaar garantie op glasvezelkabel
4. Heeft u een certificaat voor grondstoffen?
We bouwen langdurige samenwerking op met gekwalificeerde ISO9001 ROHS-leveranciers van grondstoffen
