Water Bestand 48 Kern 500m de Optische Kabel van de Spanwijdteofc ADSS Vezel
Contact Persoon : Philip
Telefoonnummer : +8613422342788
Whatsapp : +8613422342788
| Min. bestelaantal : | 10 KM | Verpakking Details : | Houten trommel of ijzeren trommel |
|---|---|---|---|
| Levertijd : | Onderhandelen | Betalingscondities : | T/T, Western Union, AliPay |
| Levering vermogen : | 20000KM per maand |
| Plaats van herkomst: | Guangzhou, China | Merknaam: | JQ/HAISO |
|---|---|---|---|
| Certificering: | ISO9001 CE ROHS | Modelnummer: | ADSS-4F/12F /24F/48F/96fF |
|
Gedetailleerde informatie |
|||
| Sollicitatie: | Telecommunicatie | vezels telt: | 4-432 kernen |
|---|---|---|---|
| Span: | 50m 100m /200 m /300m of klantgericht | vezels per buis: | 4/6/8/12/24/48F |
| Onderhoud: | monster verstrekken | sterkte nummer: | FRP, Kevlar Aramide Garen |
| Structuur: | Gestrande losse buis met vulmiddel | Jas Kleur: | Zwarte gele bule of Aangepast |
| Bedrijfstemperatuur: | -40℃ tot +70℃ | Vezeltype: | G652D, OM3, G655, OM4 |
| Hoog licht: | ADSS singlemode glasvezelkabel,zelfdragende ADSS glasvezelkabel |
||
Productomschrijving
overhead Outdoor singlejacket multi cores Singlemode ADSS glasvezelkabel
ADSS-beschrijving
ADSS-kabel is gemaakt van niet-metalen materiaal en zelfdragend met de hoogspanningslijn.Het materiaal voor spanningsweerstand is aramidegaren
met hoge elasticiteitsmodules.En het optimaliseren van de structuur kan het gewicht van de kabel en zijn mechanische en fysieke eigenschappen op de juiste manier inzetten

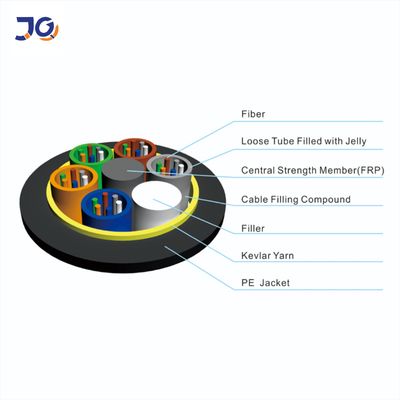

en minimaliseer de belasting van de toren.Losse buisconstructie, buizen met gelei gevuld, elementen (buizen en vulstaven) en waterblokkerend garen gelegd
rond een niet-metalen centraal sterkte-element, polyestergarens die worden gebruikt om de kabelkern te binden, waterblokkerende tape die in de lengterichting rond de kabelkern is gewikkeld,
thenaramide garen versterkt en PE buitenmantel.
Kenmerken
· Kan worden geïnstalleerd zonder de stroom uit te schakelen
· Uitstekende AT-prestaties, de maximale inductie op het werkpunt van AT-mantel kan 25 kV bereiken
· Lichtgewicht en kleine diameter waardoor de belasting door ijs en wind en de belasting van torens wordt verminderd
en backprops
· Grote overspanningen en de grootste overspanning is meer dan 1000m
· Goede prestaties van treksterkte en temperatuur
· De ontwerplevensduur is 30 jaar
·Sollicitatie
Bij het ontwerpen van de ADSS-kabel wordt volledig rekening gehouden met de actuele status van bovengrondse hoogspanningslijnen.Voor bovengrondse hoogspanningslijnen onder 110 kV,
PE buitenmantel is toegepast.VOOR hoogspanningslijnen gelijk aan of groter dan 110 kV, wordt AT buitenmantel toegepast.Het specifieke ontwerp van aramidehoeveelheid en vastlopen
proces kan voldoen aan de vraag naar verschillende overspanningen.
·Normen
ADSS-kabel voldoet aan standaard IEEE P 1222 en IEC 60794-1.
Structuur en technische specificaties
1.ADSS enkele jas
| aantal vezels | structuur | vezels per buis |
verlies buisdiameter (MM) |
FRP/pad-diameter (mm) | Dikte van buitenjasje (mm) | ref.Buitenste Diameter (mm) |
ref.Gewicht (kg/km) |
|
| PE-jas | AT-jas | |||||||
| 4 | 1+6 | 4 | 1.9 | 2.0/2.0 | 1.7±0,1 | 9.8 | 80 | 90 |
| 6 | 1+6 | 6 | 1.9 | 2.0/2.0 | 1,7 ± 0,1 | 9.8 | 80 | 90 |
| 8 | 1+6 | 4 | 1.9 | 2.0/2.0 | 1,7 ± 0,1 | 9.8 | 80 | 90 |
| 12 | 1+6 | 6 | 1.9 | 2.0/2.0 | 1,7 ± 0,1 | 9.8 | 80 | 90 |
| 24 | 1+6 | 6 | 2.0 | 2.0/2.0 | 1,7 ± 0,1 | 9.8 | 85 | 95 |
| 48 | 1+6 | 12 | 2.0 | 2.0/2.0 | 1,7 ± 0,1 | 10.0 | 88 | 98 |
| 72 | 1+6 | 12 | 2.2 | 2.0/2.0 | 1,7 ± 0,1 | 10.5 | 98 | 108 |
| 96 | 1+8 | 12 | 2.2 | 2.0/3.4 | 1,7 ± 0,1 | 12.0 | 122 | 135 |
| 144 | 1+12 | 12 | 2.2 | 3.0/7.2 | 1,7 ± 0,1 | 15.2 | 176 | 189 |
Tips: alle specificaties in de bovenstaande tabel zijn geschatte gegevens, voor meer details specificaties,
Neem contact op met onze verkopers.
2. ADSS dubbele jas
| aantal vezels | structuur | vezels per buis |
verlies buisdiameter (MM) |
FRP/pad-diameter (mm) | Dikte van buitenjasje (mm) | ref.Buitenste Diameter (mm) |
ref.Gewicht (kg/km) |
|
| PE-jas | AT-jas | |||||||
| 4 | 1+6 | 4 | 1.9 | 2.0/2.0 | 1,7 ± 0,1 | 12.0 | 125 | 135 |
| 6 | 1+6 | 6 | 1.9 | 2.0/2.0 | 1,7 ± 0,1 | 12.0 | 125 | 135 |
| 8 | 1+6 | 4 | 1.9 | 2.0/2.0 | 1,7 ± 0,1 | 12.0 | 125 | 135 |
| 12 | 1+6 | 6 | 1.9 | 2.0/2.0 | 1,7 ± 0,1 | 12.0 | 125 | 135 |
| 24 | 1+6 | 6 | 2.0 | 2.0/2.0 | 1,7 ± 0,1 | 12.0 | 128 | 138 |
| 48 | 1+6 | 12 | 2.0 | 2.0/2.0 | 1,7 ± 0,1 | 12.5 | 130 | 140 |
| 72 | 1+6 | 12 | 2.2 | 2.0/2.0 | 1,7 ± 0,1 | 13.2 | 145 | 155 |
| 96 | 1+8 | 12 | 2.2 | 2.0/3.4 | 1,7 ± 0,1 | 14.5 | 185 | 195 |
| 144 | 1+12 | 12 | 2.2 | 3.0/7.2 | 1,7 ± 0,1 | 16.5 | 212 | 228 |
Tips: alle specificaties in de bovenstaande tabel zijn geschatte gegevens, voor meer details specificaties,
Neem contact op met onze verkopers.
|
Vezel type |
Verzwakking (+20℃) |
bandbreedte |
Afgesneden golflengte optische kabel |
||||
|---|---|---|---|---|---|---|---|
|
@850nm |
@1300nm |
@1310nm |
@1550nm |
@850nm |
@1300nm |
||
| G.652 | --- | --- | ≤0.36dB/km | ≤0.22dB/km | --- | --- | ≤1260nm |
| G.655 | --- | --- | ≤0.40dB/km | ≤0.23dB/km | --- | --- | ≤1450nm |
| 50/125µm | ≤3.3dB/km | ≤1.2dB/km | --- | --- | ≥500MHz·km | ≥500MHz·km | --- |
| 62,5/125µm | ≤3.5dB/km | ≤1.2dB/km | --- | --- | ≥200MHz·km | ≥500MHz·km | --- |

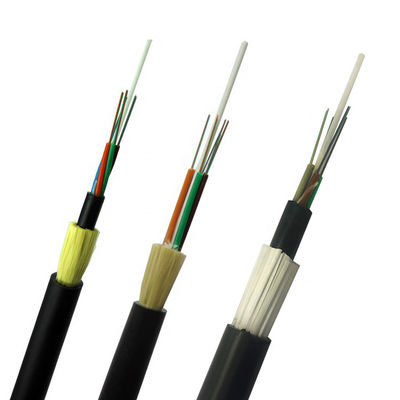

Details foto toont

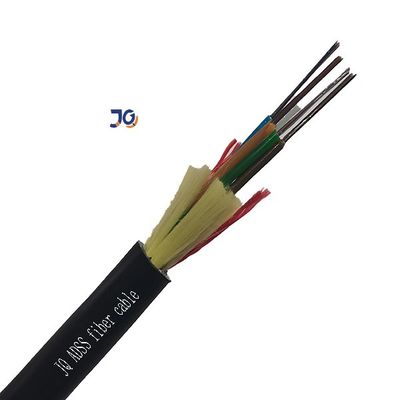

enkele jas ADSS glasvezelkabel
dubbele mantel ADSS glasvezelkabel
Inpakken:
1. Ben je in de fabriek direct?
als een professionele kabelfabrikant, gespecialiseerd in glasvezelkabel, MPO Breakout-kabel, glasvezel patchkabel.
Onze producten worden voornamelijk geëxporteerd naar Europa, Zuid-Amerika en enkele andere landen en gebieden.
2. Wat zijn uw belangrijkste producten?
Outdoor glasvezelkabels indoor glasvezelkabels FTTH Drop kabels ADSS
Indoor gepantserde patchkabels glasvezelkabel Optische patchkabels Sc LC FC ST MTP MPO optische patchkabel
3. Garantieperiode voor productkwaliteit?
20 jaar garantie op glasvezelkabel
4. Heeft u een certificaat voor grondstoffen?
We bouwen langdurige samenwerking op met gekwalificeerde ISO9001 ROHS-leveranciers van grondstoffen
