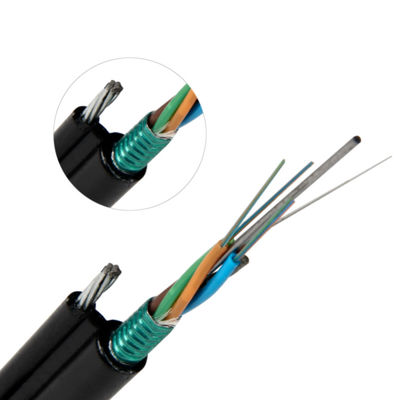

zelfstandige FRP-sterkte gepantserde GYFTC8S Figuur 8 Vezel Optische Kabel
beschrijving van Figuur 8 vezelkabel
Figuur 8 vezelkabel, includs modellen GYFTC8S /GYTC8S/GYXTC8S/GYXTC8Y, is een typische zelfstandige openluchtvezel optische kabel met eigenschappen van vochtbestendigheid en verbrijzelingsweerstand geschikt voor luchttoepassing. Het lid van de metaalsterkte wordt samengesteld uit strengen, wordt de bijrol voltooid met een polyethyleen (PE) schede om figuur 8 te zijn structuur.
Eigenschappen
1. De sterkte met grote trekspanning van strengen voldoet aan het vereiste van zelfstandig en drukt de installatiekosten
2. Goede mechanische en temperatuurprestaties
3. Losse buis met hoge weerstand die bestand hydrolyse is
4. De speciale buis het vullen samenstelling verzekert een kritieke bescherming van vezel
5. De volgende maatregelen worden getroffen om de waterdichte kabel te verzekeren:
- Staaldraad /FRP als centraal sterktelid dat wordt gebruikt
- Losse buis het vullen samenstelling
-100% kabelkern het vullen
- PSP-vochtbestendig verbeteren
Optische Kenmerken
| Punten |
Eenheid |
Specificatie |
| G652D |
| De Diameter van het wijzegebied |
1310nm |
um |
9.2±0.4 |
| 1550nm |
um |
10.4±0.5 |
| Bekledingsdiameter |
um |
124.8±0.7 |
| Bekledings niet-Cirkelvormigheid |
% |
≤0.7 |
| Kern-bekleding Concentriciteitsfout |
um |
≤0.5 |
| Deklaagdiameter |
um |
245±5 |
| Deklaag niet-Cirkelvormigheid |
% |
≤6.0 |
| Bekleding-met een laag bedekkende Concentriciteitsfout |
um |
≤12 |
| De Golflengte van de kabelscheiding |
NM |
acc≤1260 |
| Vermindering (max.) |
1310nm |
dB/km |
≤0.36 |
| 1550nm |
dBkm |
≤0.22 |
Technische Parameters
| Vezelmodel |
G.652D |
| Ontwerp (Sterkte Member+Tube&Filler) |
1+5 |
| CentralStrengthMember |
Materiaal |
Staaldraad |
| Diameter (+0,05) mm |
1.5 |
| LooseTube |
Materiaal |
PBT |
| Diameter (+0,06) mm |
2.0 |
| Dikte (+0,03) mm |
0,32 |
| TheMax.CoreNO. /Tube |
12 |
| Vullerkabel |
Materiaal |
PE |
| Kleur |
Wit |
| Diameter (+0,06) mm |
2.1 |
| Het Lid van de bundelsterkte |
Materiaal |
vastgelopen staaldraad |
| Type |
φ1.0mm x7 |
| Pantserlaag |
Materiaal |
Staalband |
| OuterSheath① |
Materiaal |
PE |
| Dikte (+0,03) mm |
1. |
| OuterSheath① |
Materiaal |
MDPE |
| Dikte (40,03) mm |
1.8 |
| CableDiameter (土 0,2) mm |
(nominaal) 9.0*16.0 |
| CableWeight (+10) kg/km |
160 (nominaal) |
| Trek/N (op korte termijn) |
5000 |
| Trek/N (op lange termijn) |
1500 |
| Crush/N (op korte termijn) |
1000 |
| Verbrijzeling /N (op korte termijn) |
300 |
| Vermindering |
1310nm |
0.35dB/KM |
| 1550nm |
0.22dB/KM |
| Min.bendingradius |
Zonder Spanning |
10.0*Cableφ |
| Onder Maximumspanning |
20.0xCableφ |
Het beeld toont
Verpakking
• Standaardkabel Houten Trommel
• Standaardspoellengte: 2/3km/reel, is andere lengte ook beschikbaar
FAQ
1.Are u de echte fabrikant?
Ja. Wij zijn de echte fabrikant met de geschiedenis van 10 jaar.
2.Can u keurt kleine orde goed?
Ja, is de kleine orde beschikbaar. Wij steunen nieuw project van onze klanten aangezien wij weten de zaken altijd van kleine orde zijn.
3.What is uw garantie periode?
25 jaar voor vezel optische kabel
4.What is uw levertijd?
Gewoonlijk binnen 3-5 werkdagen
5.What over uw jaarlijkse productiecapaciteit?
De openlucht/Binnenvezel Optische Kabel, onze jaarlijkse output is 6.000.000 km;
FTTH/FTTX/FTTA de kabel, het is 6.000.000 km per jaar;
Herstel Koord/Vlechten, is het 12.400.000 Stukken per jaar.
6.Can u levert aangepast producten en embleem?
- Ja. Wij leveren OEM&ODM-de dienst. U kunt ons uw tekening verzenden.
