GYFTC 8S GYXTC 8S Lucht/Bovenleiding Gepantserde Glasvezelkabel
Contact Persoon : JQ CABLE
Telefoonnummer : +8618122383351
Whatsapp : +8618122383351
Min. bestelaantal : | 1km | Verpakking Details : | houten trommel |
---|---|---|---|
Levertijd : | 5-8 het werkdagen | Betalingscondities : | L/C, T/T, Western Union |
Levering vermogen : | 4500KM per Maand |
Plaats van herkomst: | Guangzhou, China | Merknaam: | JQ/OEM |
---|---|---|---|
Certificering: | ISO9001 ROHS CE | Modelnummer: | GYTC8S/GYTC8Y |
Gedetailleerde informatie |
|||
Vezeltype: | G652D | Vezeltelling: | 2-144 kernen |
---|---|---|---|
Modelnummer: | GYTC8S/GYTC8Y | Kleur: | Zwart |
Boodschappersdraad: | 7*1.0 staalstreng | Structuur: | Figuur 8 kabel |
Type: | Singlemode & Multimode | Werkende temperatuur: | -40 ~ +60 C |
Toepassing: | Openlucht luchttoepassing | Productnaam: | Figuur 8 de Zelf Optische Kabel van de Steunvezel |
Markeren: | 144 kernen Zelfstandige Kabel,GYTC8Y zelfstandige Kabel,Singlemode Zelfstandige Kabel |
Productomschrijving

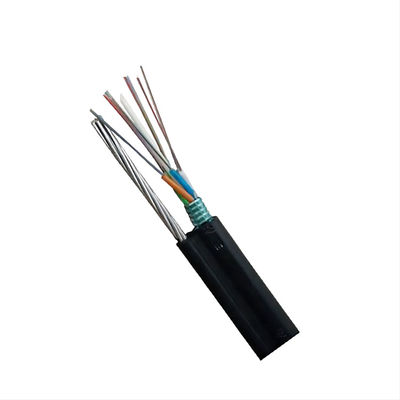

Zelfstandige Kabel GYTC8S GYTC8Y
Vezels, 250µm, worden in een losse die buis geplaatst van een hoog modulusplastiek wordt gemaakt. De buizen worden gevuld met een waterbestendige het vullen samenstelling. Een staaldraad bepaalt van of FRP in het centrum van kern de plaats als metaalsterktelid. De buizen (en de vullers) zijn vastgelopen rond het sterktelid in een compacte en cirkelkabelkern. Een golfstaal wordt toegepast rond de kabelkern, die met de het vullen samenstelling wordt gevuld om het tegen watertoegang te beschermen. Dit die deel van kabel met de bundeldraden wordt begeleid, aangezien de bijrol met een polyethyleen (PE) schede om figuur 8 te zijn structuur wordt voltooid.
Eigenschappen
-Staaldraad als centraal sterktelid dat wordt gebruikt
-Losse buis het vullen samenstelling
-100% kabelkern het vullen
-PSP-vochtbestendig verbeteren
Optische Kenmerken
Punten | Eenheid | Specificatie | |
G652D | |||
De Diameter van het wijzegebied | 1310nm | um | 9.2±0.4 |
1550nm | um | 10.4±0.5 | |
Bekledingsdiameter | um | 124.8±0.7 | |
Bekledings niet-Cirkelvormigheid | % | ≤0.7 | |
Kern-bekleding Concentriciteitsfout | um | ≤0.5 | |
Deklaagdiameter | um | 245±5 | |
Deklaag niet-Cirkelvormigheid | % | ≤6.0 | |
Bekleding-met een laag bedekkende Concentriciteitsfout | um | ≤12 | |
De Golflengte van de kabelscheiding | NM | acc≤1260 | |
Vermindering (max.) | 1310nm | dB/km | ≤0.36 |
1550nm | dBkm | ≤0.22 |
Technische Parameters
Vezeltelling | Structuur | Vezels per buis |
Losse buisdiameter (mm) |
CSM-diameter/stootkussendiameter (mm) |
Nominale Dikte van buitenjasje (mm) |
Kabeldiameter Hoogte (mm) |
Kabelgewicht (kg/km) |
4 | 1+5 | 4 | 1.8±0.1 | 1.4/1.4 | 1.6 | 9.0*14.5 | 155 |
6 | 1+5 | 6 | 1.9±0.1 | 1.4/1.4 | 1.6 | 9.0*14.5 | 155 |
8 | 1+5 | 8 | 1.9±0.1 | 1.4/1.4 | 1.6 | 9.0*14.5 | 155 |
12 | 1+5 | 6 | 1.9±0.1 | 1.4/1.4 | 1.6 | 9.0*14.5 | 155 |
24 | 1+5 | 6 | 1.9±0.1 | 1.4/1.4 | 1.6 | 9.0*14.5 | 155 |
36 | 1+6 | 12 | 1.9±0.1 | 1.6/1.6 | 1.6 | 9.6*15.2 | 168 |
48 | 1+5 | 12 | 2.2±0.1 | 1.6/1.6 | 1.6 | 9.6*15.2 | 168 |
72 | 1+6 | 12 | 2.2±0.1 | 2.0/2.0 | 1.6 | 10.8*16.3 | 190 |
96 | 1+8 | 12 | 2.2±0.1 | 1.6/3.5 | 1.6 | 12*17.5 | 205 |
144 | 1+12 | 12 | 2.2±0.1 | 2.0/6.4 | 1.8 | 15.8*21.3 | 320 |
Verpakking
• Standaardkabel Houten Trommel
• Standaardspoellengte: 2/3km/reel, is andere lengte ook beschikbaar
