Ondergrondse dubbele jas met niet-metalen pantsering glasvezelkabel GYFTA53/gYTA53

1 km
MOQ
Ondergrondse dubbele jas met niet-metalen pantsering glasvezelkabel GYFTA53/gYTA53
Kenmerken Galerij Productomschrijving Verzoek om een Citaat
Kenmerken
Specificaties
Fibergetal: 4-288
Materiaal voor jassen: PE/MDPE/HDPE/LSZH
Kleur van de jas: Zwart
Lifttijd: Meer dan 25 jaar
Fibre-type: G652D
Toepassing: Ondergrondse rechtstreeks doorboorde/geleide
fabriek: - Ja, dat klopt.
Vezelmerk: JOFC
Liefje.: Stalen band/aluminium band
Markeren:

Ondergrondse glasvezelkabel

,

Niet-metalen gewapende glasvezelkabel

,

GYFTA53/gYTA53 Glasvezelkabel
Basis informatie
Plaats van herkomst: Guangdong, China
Merknaam: JQ/OEM
Certificering: ISO9001
Modelnummer: GYFTA53
Betalen & Verzenden Algemene voorwaarden
Verpakking Details: Houten trommel
Levertijd: 3-5 werkdagen, afhankelijk van uw bestelling.
Betalingscondities: L/C, D/A, D/P, T/T, Western Union
Levering vermogen: 60000 km/maand
Productomschrijving

GYFTA53 Ondergrondse dubbele jas met niet-metalen harnas, glasvezelkabel

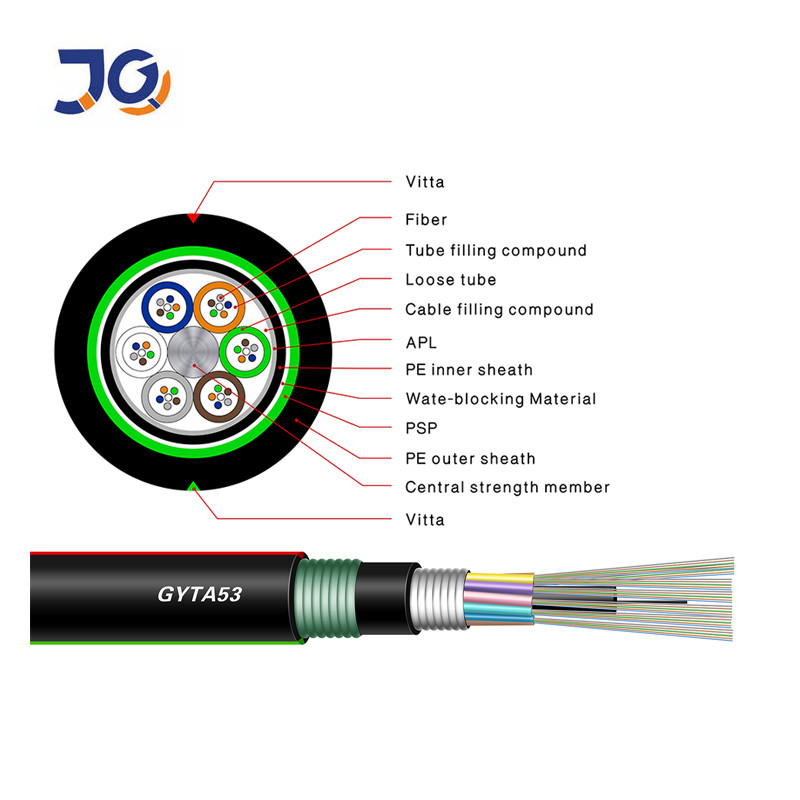

Kabelbouw

De GYFTA53-kabel wordt geconstrueerd door een 250 μm vezel in een losse buis van een hoogmodulair materiaal gevuld met een waterwerende verbinding in te voeren.Het centrum van de kern is een niet-metalen versterkende kern (FRP)Een niet-metalen versterkende kern moet met een laag polyethyleen (PE) worden geëxtrudeerd.

Ondergrondse dubbele jas met niet-metalen pantsering glasvezelkabel GYFTA53/gYTA53 0

                                Ondergrondse dubbele jas met niet-metalen pantsering glasvezelkabel GYFTA53/gYTA53 1

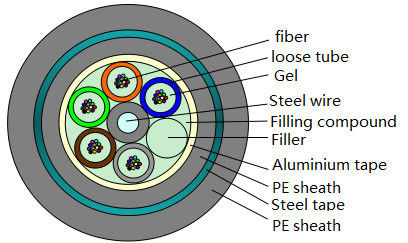

GYFTA53/GYTA53

De met kunststof beklede aluminiumband (APL) wordt langslangs ingewikkeld en vervolgens met een polyethyleen binnenste behuizing geëxtrudeerd

De dubbelzijdige beklede stalen strip (PSP) wordt langszijdig ingewikkeld en in een polyethyleen buitenste omhulsel geextrudeerd om een kabel te vormen

Normen

De GYFTA53 glasvezelkabel voldoet aan de normen YD/T 901 en IEC 60794-1.

De volgende maatregelen worden genomen om de waterdichte prestaties van de kabel te waarborgen:
- Een enkele niet-metalen middelste versterkte kern
- De losse buis is gevuld met een speciale waterdichte verbinding
- Volledige kernvulling - Plastic coated aluminium tape (APL) vochtbarrière
- Een dubbelzijdig bekleed stalen band (PSP) verbetert de vochtbestendigheid van de kabel - Een goed waterdicht materiaal voorkomt langszijdig lekken van de kabel
Ondergrondse dubbele jas met niet-metalen pantsering glasvezelkabel GYFTA53/gYTA53 2
Toepasselijke velden: Rechtstreeks begraven/ondergrondse leiding

Ondergrondse dubbele jas met niet-metalen pantsering glasvezelkabel GYFTA53/gYTA53 3


Optische parameters

    50/125 μm 62.5/125 μm G.652 G.655
Verzwakking ((+20°C) @850nm ≤ 3,0 dB/km ≤30,3 dB/km
  @1300nm ≤10,0 dB/km ≤10,0 dB/km
  @1310nm     ≤00,36 dB/km ≤00,4 dB/km
  @1550nm     ≤0.22 dB/km ≤00,23 dB/km
Bandbreedte (klasse A) @850nm ≥ 500MHz.km ≥ 200MHz.km
  @1300nm ≥ 1000MHz.km ≥ 600MHz.km
Numerieke opening   0.200 ±0.015NA 0.275±0,015NA
Kabel afgesneden golflengte λcc       ≤ 1260 nm ≤ 1450 nm






Ondergrondse dubbele jas met niet-metalen pantsering glasvezelkabel GYFTA53/gYTA53 4



Ondergrondse dubbele jas met niet-metalen pantsering glasvezelkabel GYFTA53/gYTA53 5



Kabelprestaties



Artikel 1 Parameters
Fibergetal 24
gekleurde beklede vezels Afmeting 250 μm±15 μm
  Kleur Blauw, oranje, groen, bruin, grijs, wit,
losse buis Afmeting 10,8 mm±0,1 mm
  Materiaal PBT
  Kleur Blauw, Oranje, Groen, Bruin.
Füllstof Materiaal PE
  Kleur Zwart
Lid van de centrale kracht Afmeting 10,6 mm±0,2 mm
  Materiaal met een breedte van niet meer dan 50 mm
Gepantserd Materiaal met een breedte van niet meer dan 50 mm
Buitenjas Materiaal PE
  Kleur Zwart





Mechanische en milieueigenschappen



Artikel 1 Eenheid Specificaties
Spanning ((Langetermijn) N 600
Spanning (kortdurend) N 1500
Crush ((Langetermijn) N/10cm 1000
Crush (kortdurend) N/10cm 3000
Min. Buigradius ((Dynamisch) mm 20D
Min. Buigradius (statisch) mm 10D
Installatietemperatuur °C -40+60
Werktemperatuur °C -40 ¢ + 70
Bergingstemperatuur °C -40 ¢ + 70
Herhaaldelijk buigen Belasting:250 N; aantal cycli: 30 Geen duidelijke additieve verzwakking, geen vezelbreuk en geen schade aan de kabel.
Torsie Belading:250N; aantal cycli:10; draaihoek: ± 90° Geen duidelijke additieve verzwakking, geen vezelbreuk en geen kabelbeschadiging.



OTDR-testen

Ondergrondse dubbele jas met niet-metalen pantsering glasvezelkabel GYFTA53/gYTA53 6
