Productomschrijving
48 Core GYTS G652D Single Mode Outdoor Gepantserde Glasvezelkabel
Specificatie
GYTS-48B1.3
Fibre: SM G652D
Gepantserd: stalen band
Jacketdiameter: 9 mm
Materiaal van de jas: HDPE
Kabellengte: 4 km/drum
Eenvoudige specificatie:
Testgolflengte: 1310/1550 nm
bij 1310 nm: ≤ 0,35 dB
bij 1550 nm:≤0.23 dB
Optische kenmerken:
| |
|
G.652D |
50/125 μm |
62.5/125μm |
| Verzwakking (+20°C) |
@850nm |
|
≤ 3,0 dB/km |
≤ 3,0 dB/km |
| @1300nm |
|
≤ 1,0 dB/km |
≤ 1,0 dB/km |
| @1310nm |
≤ 0,36 dB/km |
|
|
| @1550nm |
≤ 0,22 dB/km |
|
|
| Bandbreedte (klasse A) |
@850nm |
|
≥ 500MHz·km |
≥ 200 MHz·km |
| @1300nm |
|
≥ 1000 MHz·km |
≥ 600 MHz·km |
| Numerieke opening |
|
0.200±0.015NA |
0.275±0.15NA |
| Kabel-afsnijding |
≤ 1260 nm |
|
Single mode en multi mode, tot 288 cores Welkom bij uw vraag!
Operatietemperatuur: -20°C tot +60°C
Andere modellen verkrijgbaar ((Eenvoudige/dubbele jas) 2F, 4F, 8F, 12F, 24F, 48F, 72F, 96F, 128F, 144F.
Heeft goede mechanische eigenschappen en temperatuurgegenmerken.
Het losse buismateriaal zelf heeft een goede waterbestendigheid en een hoge sterkte.
De buis is gevuld met een speciaal vet om de vezels te beschermen.

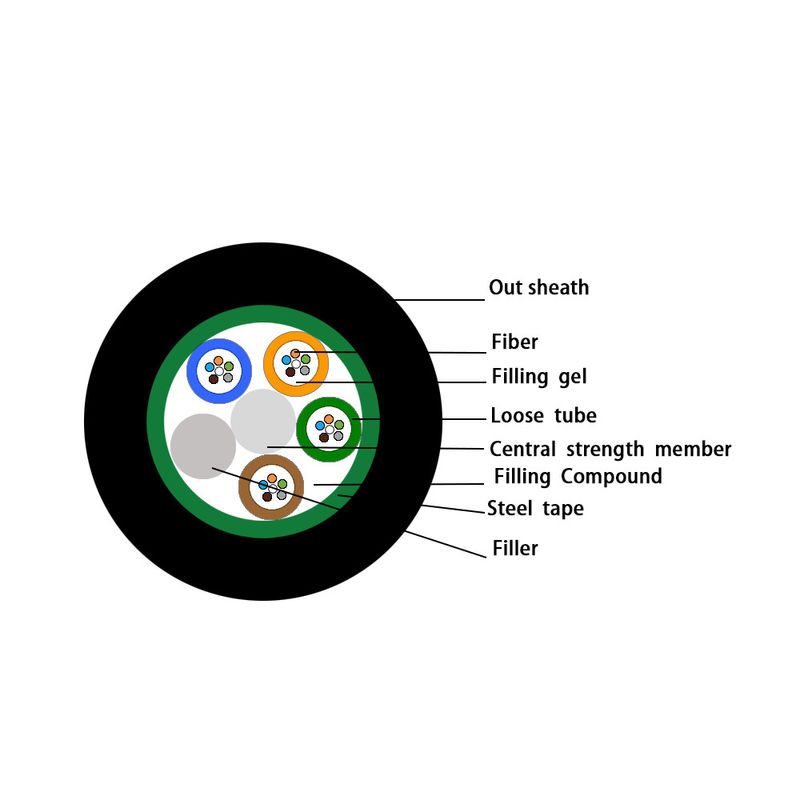

De speciaal ontworpen compacte kabelstructuur voorkomt effectief dat de behuizing zich terugtrekt.
PE-jas heeft een uitstekende UV-bestandheid,de waterdichte prestaties van de kabel te waarborgen.
De losse buis is gevuld met een speciale waterdichte verbinding.

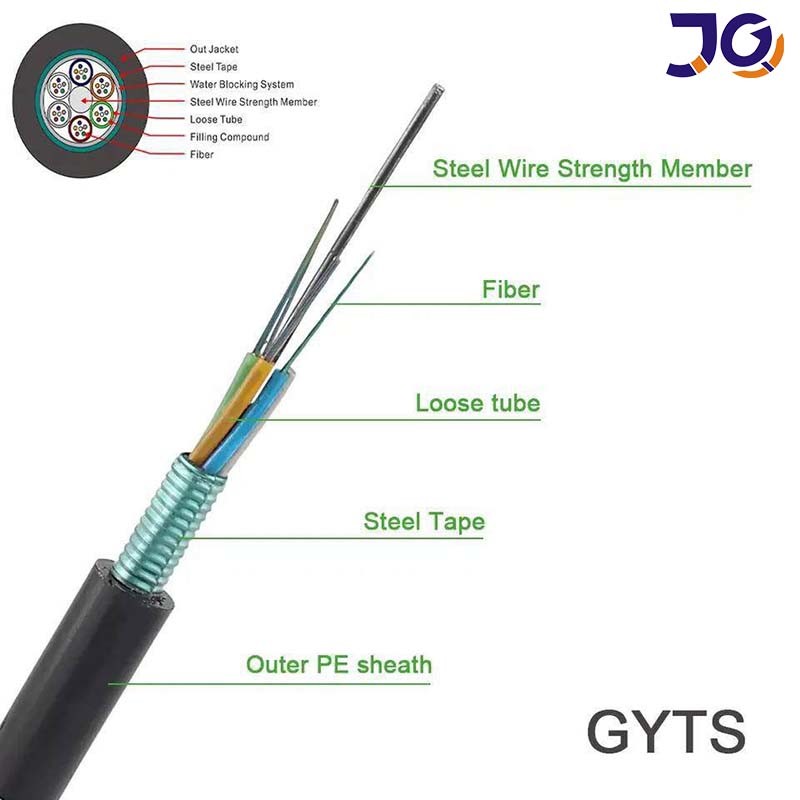

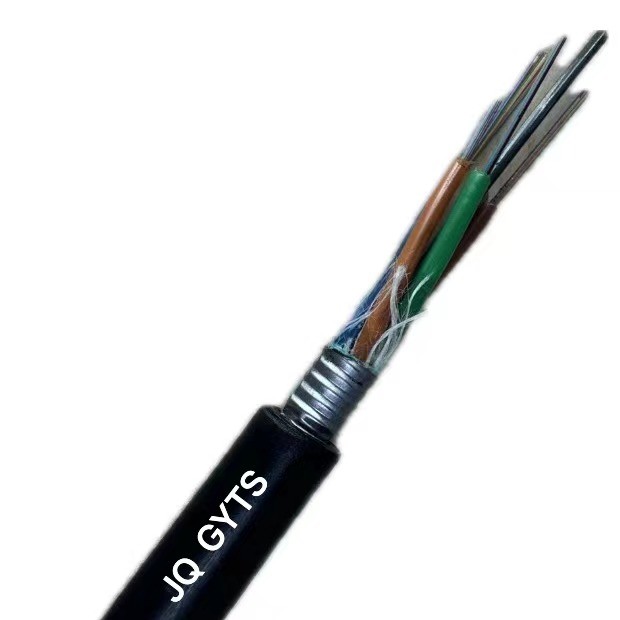

Foto van de kabel
Optische kenmerken
| Artikel 2 |
Eenheid |
Specificatie |
| G652D |
| Modusvelddiameter |
1310 nm |
Ik heb het gedaan. |
9.2±0.4 |
| 1550 nm |
Ik heb het gedaan. |
10.4±0.5 |
| Bevestigingsdiameter |
Ik heb het gedaan. |
124.8±0.7 |
| Niet-circulaire bekleding |
% |
≤0.7 |
| Fout in de concentriciteit van de kernbekleding |
Ik heb het gedaan. |
≤0.5 |
| Belagingsdiameter |
Ik heb het gedaan. |
245±5 |
| Niet-circulaire coating |
% |
≤6.0 |
| Fout in de concentrisiteit van de bekleding-coating |
Ik heb het gedaan. |
≤12 |
| Kabel-afsluitingsgolflengte |
nm |
acc≤1260 |
| Verzwakking (max.) |
1310 nm |
dB/km |
≤0.36 |
| 1550 nm |
dBkm |
≤0.22 |
Technische parameters
Zuivel
Graaf. |
Diameter
(MI) |
Gewicht
(KG/KMI) |
Min. Buigradius |
Mlin. Spanning
(N) |
Vermorzelen
(N/100MMl) |
| Static |
Dynamisch |
Langetermijn |
Korte termijn |
Langetermijn |
Korte termijn |
| 2 tot 30 |
9.8 |
95 |
10
Tijd
van
Diameter
|
20
Tijd
van
Diameter
|
1500 |
600 |
1000 |
300 |
| 32-36 |
10.3 |
115 |
1500 |
600 |
1000 |
300 |
| 38 tot 60 |
10.7 |
115 |
1500 |
600 |
1000 |
300 |
| 62-72 |
11.3 |
140 |
1500 |
600 |
1000 |
300 |
| 74-96 |
12.9 |
175 |
1500 |
600 |
1000 |
300 |
| 98-120 |
14.4 |
210 |
1500 |
600 |
1000 |
300 |
| 122-144 |
15.8 |
245 |
1500 |
600 |
1000 |
300 |
| 146-216 |
16.3 |
260 |
1500 |
600 |
1000 |
300 |
| 218-240 |
19.5 |
345 |
1500 |
600 |
1000 |
300 |
| 242-288 |
21.7 |
415 |
1500 |
600 |
1000 |
300 |
Toepassing
Geschikt voor externe toepassing in kanalen en antennes

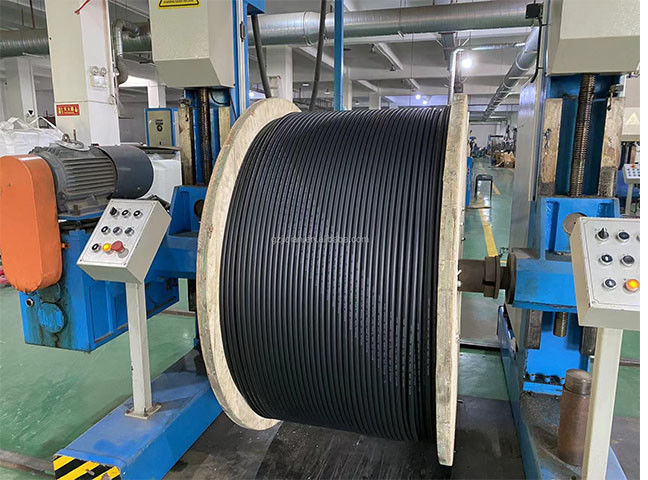

Verpakking en levering

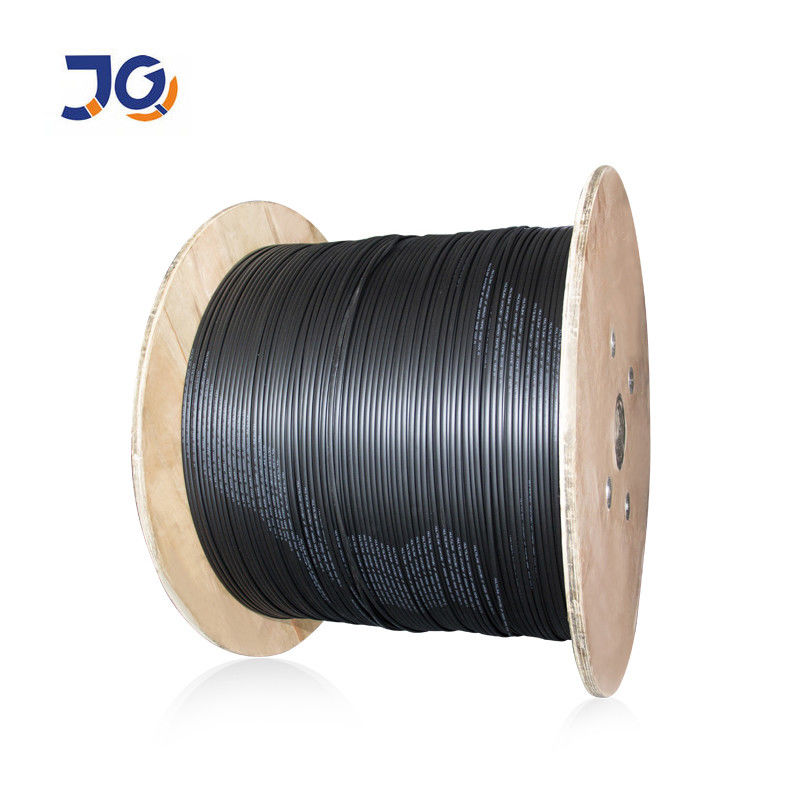

1KM 2KM 3KM 4KM 5KM In één houten trommel, andere lengtes kunnen worden aangepast
Om de veiligheid van uw goederen beter te garanderen, worden professionele, milieuvriendelijke, handige en efficiënte verpakkingsdiensten aangeboden.
We ondersteunen OEM en Customise producten.
Welkom bij uw vraag, welkom bij onze faculteit.
Neem contact op met me op +86 18122384553 om een gratis monster te krijgen.
