Thuis ProductenFiguur 8 Vezel Optische KabelFiguur 8 Glasvezelkabel met aluminiumband / staalband Verzorgd ontwerp en zelfdragend voor zware weersomstandigheden
Figure 8 Fiber Optic Cable With Aluminum Tape / Steel Tape Armored Design And Self-Supporting For Harsh Weather Conditions
Figure 8 Fiber Optic Cable With Aluminum Tape / Steel Tape Armored Design And Self-Supporting For Harsh Weather Conditions
Figuur 8 Glasvezelkabel met aluminiumband / staalband Verzorgd ontwerp en zelfdragend voor zware weersomstandigheden Figure 8 Fiber Optic Cable With Aluminum Tape / Steel Tape Armored Design And Self-Supporting For Harsh Weather Conditions Figure 8 Fiber Optic Cable With Aluminum Tape / Steel Tape Armored Design And Self-Supporting For Harsh Weather Conditions Figure 8 Fiber Optic Cable With Aluminum Tape / Steel Tape Armored Design And Self-Supporting For Harsh Weather Conditions Figure 8 Fiber Optic Cable With Aluminum Tape / Steel Tape Armored Design And Self-Supporting For Harsh Weather Conditions Figure 8 Fiber Optic Cable With Aluminum Tape / Steel Tape Armored Design And Self-Supporting For Harsh Weather Conditions
Contact nu

Figuur 8 Glasvezelkabel met aluminiumband / staalband Verzorgd ontwerp en zelfdragend voor zware weersomstandigheden

Min. bestelaantal : 1 km
Plaats van herkomst: Guangzhou China Merknaam: JQ
Certificering: ISO9001 Modelnummer: GYTC8Y/GYTC8A

Gedetailleerde informatie
Fiberdiameter: 9/125μm Buigradius: 20D
Jacket: UV-PE Bekledingsdiameter: 125.0±0.1
Waterblokkeringssysteem: Vullende Samenstelling Gebruik van kabels: Buiten
Buitendeursdiameter: 7.0mm-9.0mm Zelfonderhoud: Stalen draad/stalen draad
Sterktelid: Garens van de soort gebruikt voor de vervaardiging van garens
Markeren:

9.0mm figuur 8 Glasvezelkabel

,

Zelfdragende glasvezelkabel

Productomschrijving

4core 6core 12core Figuur 8 Glasvezelkabel met stalen draad Mini Figuur 8 Kabel Gyxtc8y Gyxtc8a

Productbeschrijving

Figuur 8 Glasvezelkabel
  • Zelfonderhoud:Figuur 8 De glasvezelkabel is ontworpen om zelfdragend te zijn, waardoor er geen extra hardware of structuren nodig zijn.
  • met een breedte van meer dan 10 mmDe kabel is versterkt met een stalen draad, die een hoge sterkte en ondersteuning biedt voor installaties in de lucht.
  • UV PE jas:De kabel is bekleed met UV PE-materiaal, dat een uitstekende bescherming biedt tegen harde weersomstandigheden en UV-straling.
  • Aluminiumband/staalband, gepantserd:De kabel is voorzien van aluminiumband of staalband, wat extra bescherming biedt tegen knaagdieren, vocht en andere externe factoren.

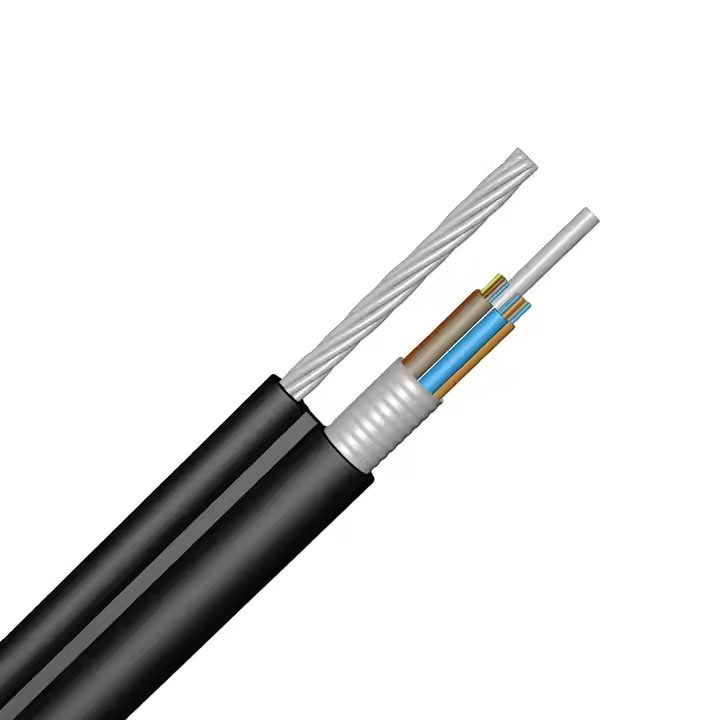

Figuur 8 Glasvezelkabel met aluminiumband / staalband Verzorgd ontwerp en zelfdragend voor zware weersomstandigheden 0
Figuur 8 Glasvezelkabel met aluminiumband / staalband Verzorgd ontwerp en zelfdragend voor zware weersomstandigheden 1

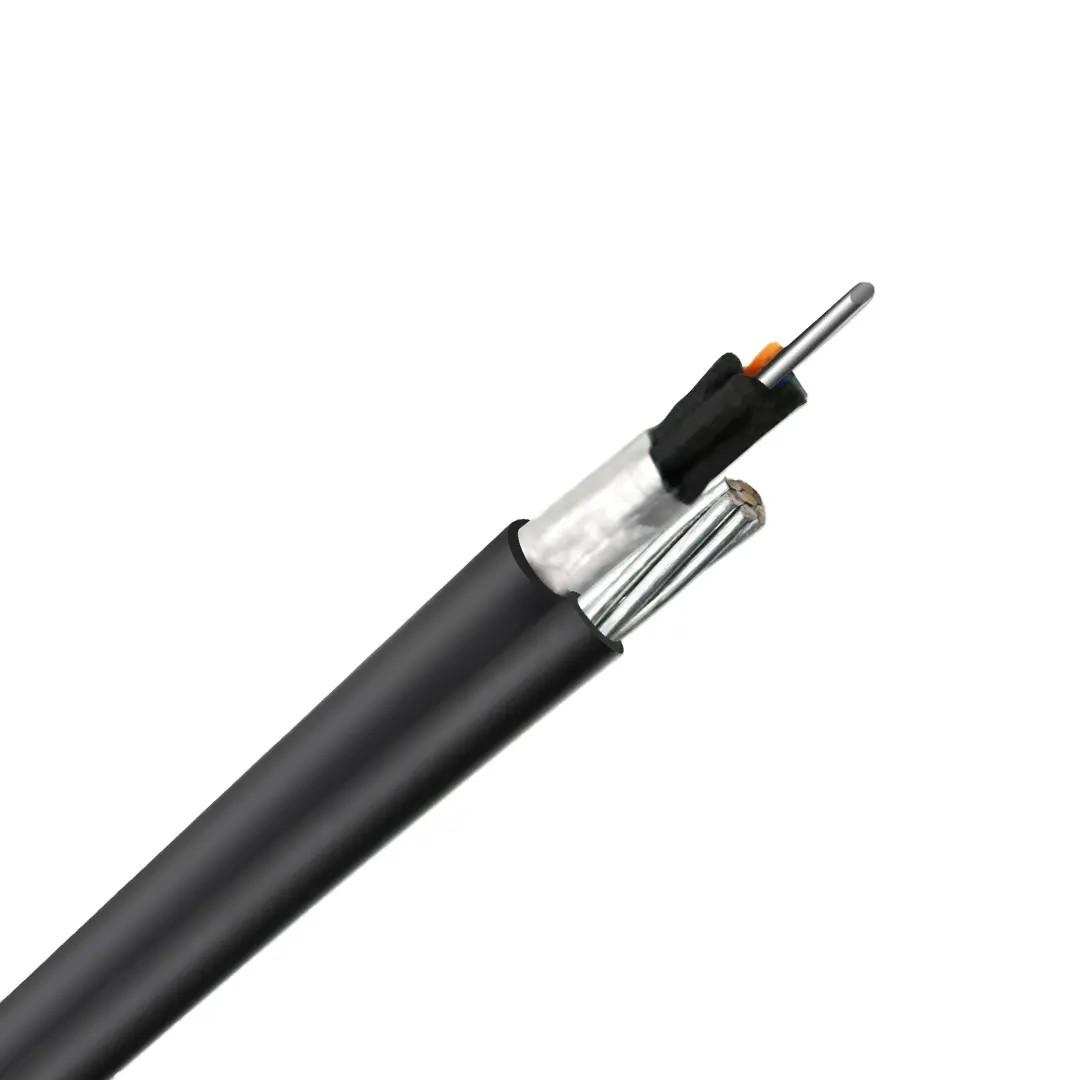

Figuur 8 Glasvezelkabel met aluminiumband / staalband Verzorgd ontwerp en zelfdragend voor zware weersomstandigheden 2

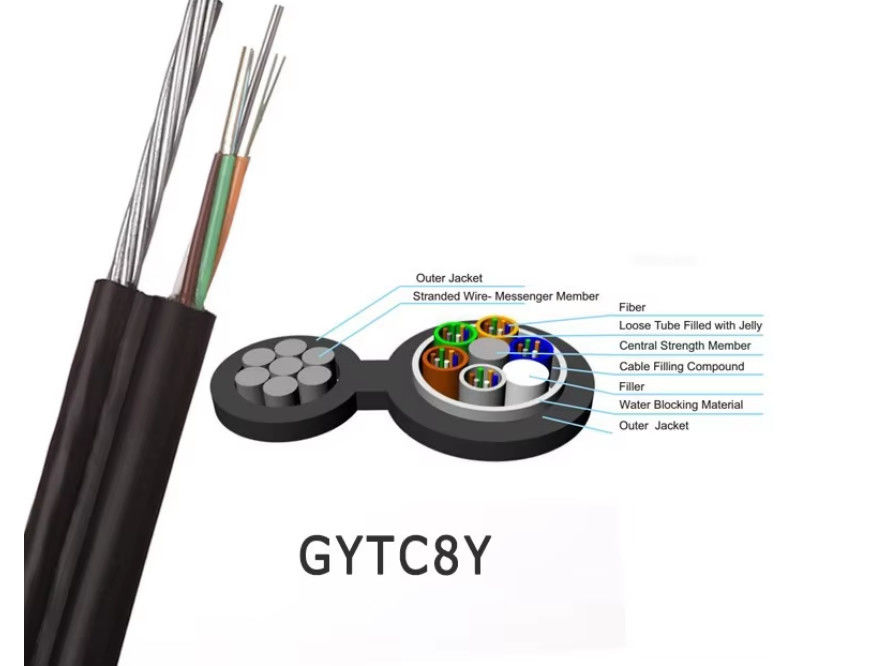

Kabelstructuur en -parameter
Zuivel
aantal
van staal of van staal
diameter
Los
buis
Dikte van de omhulsel
(nominaal*)
Verbinding
afmeting
Afmeting van de kabel
W*H
(nominale **)
Gewicht
(ongeveer)
mm
mm
mm
mm
mm
in kg/km
6
1.6
2.5
1.5
1.5*1.5
6.8 maal 11.5
70
12
1.6
3
1.5
1.5*1.5
7.4 maal 12.0
77



* De nominale manteldikte kan ± 0,2 mm tolereren.
** De nominale afmeting van de kabel kan ± 0,5 mm tolereren.



 Figuur 8 Glasvezelkabel met aluminiumband / staalband Verzorgd ontwerp en zelfdragend voor zware weersomstandigheden 3



Prestaties van optische vezels
De prestaties van bekabelde glasvezels (ITU-T Rec. G.652D)

Type kabel
Fibergetal
Max.vezels in buizen
Kabelgewicht kg/km
Kabeldiameter ((mm)
Spanningssterkte op lange/korte termijn N
Kraakweerstand op lange/korte termijn N/100MM
GYXTC8S 2~8
2 tot 8
8
117
8.1*16.9
2000/6000
300/1000
GYXTC8S 10~12
10 tot 12
12
121
8.3 maal 17.0
2000/6000
300/1000
V/N
Posten
Testmethode
Aanvaardingsvoorwaarde
1
Tensile sterkte IEC 794-1-E1
_belasting: 5,0KN _Langte kabel onder belasting: 50 m
- Laadtijd: 1 minuut.
- Verlieswijziging £ 0,1 dB @1550 nm
- Geen vezelbreuk en geen beschadiging van de schede.
2
Verminkte test
IEC 794-1-E3
- Belasting: 1,0KN/100mm
- Laadtijd: ≥ 1 min.
- Verlieswijziging £ 0,1 dB @1550 nm
- Geen vezelbreuk en geen beschadiging van de schede.
3
Schokbestendigheid
IEC 794-1-E4
- Impactpunten: 3
- Tijd per punt: 1
- Schokenergie: 4,5 Nm
- Radius van de hamerkop: 12,5 mm
- Verlieswijziging £ 0,1 dB @1550 nm
- Geen vezelbreuk en geen beschadiging van de schede.
4
Herhaaldelijk buigen
IEC 794-1-E6
- Buigradius: 20 x kabel
- Belasting: 150 N
- Buigingssnelheid: 3 sec/cyclus
- Cyclenummer: 30
- Verlieswijziging £ 0,1 dB @1550 nm
- Geen vezelbreuk en geen beschadiging van de schede.
5
Torsie
IEC 794-1-E7
- Lange: 1 m
- Belasting: 150 N
- Wendingshoek: ±90°
- Draaiingssnelheid: 1 min/cyclus
- Cyclenummer: 10
- Verlieswijziging £ 0,1 dB @1550 nm
- Geen vezelbreuk en geen beschadiging van de schede.
6
Waterpenetratieproef
IEC 794-1-F5B
- Waterhoogte: 1 m
- Proeflengte: 3 m
- Testtijd: 24 uur
- Er mag geen water uit het andere uiteinde van de kabel gelekt zijn.
7
Temperatuurcyclustest
IEC 794-1-F1
- Temperatuurstap:
+20oC→-40oC→+70oC →+20oC
- Tijd per stap: 12 uur
- Aantal cycli: 2
- Verlieswijziging £ 0,05 dB/km@1550 nm
- Geen vezelbreuk en geen beschadiging van de schede.
8
Verzamelde stroom
IEC 794-1-E14
- Proeflengte: 30 cm
- Temperatuur: 70 °C ± 2 °C
- Duur: 24 uur.
- Geen samengestelde stroom.
Modelnummer
GYTC8Y
Structuur
Eenheid
Parameter
Vezelgetal
andere vezels
4 ~ 30
32 tot 60
62 tot 72
74 tot 84
86~96
Elementen
- Dat is...
5
6
7
8
Loze buis Diameter
mm
1.75
2.05
2.05
2.1
2.1
met een diameter van niet meer dan 50 mm
- Dat is...
6
12
12
Centrale sterktelid/PE-schede (indien vereist)
mm
1.4
1.6
2.2
1.8 (2.9)
1.8 (3.5)
Kabeldiameter (Nom.)
mm
9.1
9.9
10.5
11.2
11.8
Gewicht (ongeveer)
Kg/km
133
152
175
180
190

Technische parameters:

Naam van het product
GYTC8A/GYTC8Y
Fibre-type
G652D/ G657A
Kleur van de vezels
Geel/Aqua/Roze-rood/Zwart/Wit of aangepast
Toepassing
Communicatienetwerk, antenne, direct begraven, kanaal, ect.
MOQ
1000 meter
Levertyd
Binnen 15 dagen of onderhandeling
Betaling
Paypal / TT / DP of onderhandelen
Vervoer
Express/Zeevracht/Luchtvracht/Landvervoer

*Standaardlengte:1000m;andere lengtes beschikbaar
*Het bovenstaande is slechts een suggestie voor het laden van containers, raadpleeg onze verkoopafdeling voor de specifieke hoeveelheid

Verpakking en verzending:

Verpakking en verzending

Figuur 8 Glasvezelkabel met aluminiumband / staalband Verzorgd ontwerp en zelfdragend voor zware weersomstandigheden 4

Figuur 8 Glasvezelkabel met aluminiumband / staalband Verzorgd ontwerp en zelfdragend voor zware weersomstandigheden 5



Figuur 8 Glasvezelkabel met aluminiumband / staalband Verzorgd ontwerp en zelfdragend voor zware weersomstandigheden 6
