Productomschrijving
Communicatiekabel 24 Core AT/PE ADSS glasvezelkabel
Alle dielectrische zelf ondersteunende 24 Core ADSS glasvezel kabel met 100m Span
Productbeschrijving
- Ik weet het niet.ADSS-kabelbouw:- Ik weet het niet.
-
- Ik weet het niet.Verzameling van vezelkern- Ik weet het niet.
- 250 μm vezels in losse buisjes van kunststof met een hoge modulus
- met een gewicht van niet meer dan 10 kg
-
- Ik weet het niet.Centrale versterking- Ik weet het niet.
- FRP-kern (vezelversterkt kunststof) als niet-metalen sterkteelement
- De vorm van een buis met strengen die een compacte cirkelvormige kern vormt
-
- Ik weet het niet.Beschermingslagen- Ik weet het niet.
- Inwendige omhulsel: dunne polyethyleen (PE) coating
- Strengtelaag: versterking van garens van aramide
- Buitenste omhulsel: PE- of anti-tracking (AT) materiaal
Kenmerken
Kabel kenmerken Beschrijving:
Mechanische prestaties
Verbrekingsbestendige constructie met flexibele structuur
Eén FRP-centrale sterkte-element
Waterdichte bescherming
Doppelschermverzegeling:
• 100% kernvulling
• Hydrofobische losbuisverbinding
Materiële voordelen
met een breedte van niet meer dan 50 mm
Temperatuurstabiele mechanische eigenschappen
Vezelbescherming
Speciaal vulmiddel voor het afschermen van optische vezels
Toepassing
Geschikt voor de methode van het uit de lucht leggen
Berging / werktemperatuur: -40°C~+70°C
Optische kenmerken
| Artikel 2 |
Eenheid |
Specificatie |
| G652D |
| Modusvelddiameter |
1310 nm |
Ik heb het gedaan. |
9.2±0.4 |
| 1550 nm |
Ik heb het gedaan. |
10.4±0.5 |
| Bevestigingsdiameter |
Ik heb het gedaan. |
124.8±0.7 |
| Niet-circulaire bekleding |
% |
≤0.7 |
| Fout in de concentriciteit van de kernbekleding |
Ik heb het gedaan. |
≤0.5 |
| Belagingsdiameter |
Ik heb het gedaan. |
245±5 |
| Niet-circulaire coating |
% |
≤6.0 |
| Fout in de concentrisiteit van de bekleding-coating |
Ik heb het gedaan. |
≤12 |
| Kabel-afsluitingsgolflengte |
nm |
acc≤1260 |
| Verzwakking (max.) |
1310 nm |
dB/km |
≤0.36 |
| 1550 nm |
dBkm |
≤0.22 |
Technische gegevens
|
Spanning: 100 m
|
onder 110kv
|
24 kern
|
|
structurele
Parameter
|
Centrale sterktecomponenten: FRP
|
Diameter: 1,5 mm
|
|
Loze buis (gevulde gelatine)
|
Buitendeurs:1.8mm
|
|
Inwendige behuizing PE
|
Dikte: 0,9 mm
|
|
Buitenste omhulsel PE
|
Dikte:1.8mm
|
|
Technische
Parameter
|
buitendiameter van Kabel
|
10.0 mm
|
|
oppervlakte van de doorsnede van de kabel
|
950,03 mm2
|
|
Vezelmodel
|
G.652D
|
|
Gewicht van de kabel
|
85 kg/km
|
|
Nominale treksterkte (RTS)
|
10 kn
|
|
Minimum toegestane spanning (MAT)
|
4 kn
|
|
EDS
|
3.2kn
|
|
Young's modulus
|
7.8 kn/mm2
|
|
Coëfficiënt van thermische uitbreiding
|
1.810-6/°C
|
|
Cruss-weerstand
|
Langetermijn: 1100 n/100 mm
|
|
korte termijn:2200 n/100 mm
|
|
Vergunning gebogen straal
|
Langdurig (bij het rijden) 220 mm
|
|
Korte termijn (bij het leggen) 360 mm
|
4-144 kern ADSS glasvezelkabel
|
Zuivel
Tellen
|
Structuur |
Vloeistoffen
per buis
|
losse buis
diameter
(mm)
|
De diameter van de CSM
/paddiameter ((mm)
|
Nominale dikte
met een breedte van niet meer dan 30 mm
|
Kabeldiameter
(mm)
|
Kabel
Gewicht
(kg/km)
|
| 4 |
1+6 |
4 |
2.0±0.1 |
2.3/2.3 |
1.7 |
10.5±0.5 |
81 |
| 6 |
1+6 |
6 |
2.0±0.1 |
2.3/2.3 |
1.7 |
10.5±0.5 |
81 |
| 8 |
1+6 |
4 |
2.0±0.1 |
2.3/2.3 |
1.7 |
10.5±0.5 |
82 |
| 12 |
1+6 |
6 |
2.0±0.1 |
2.3/2.3 |
1.7 |
10.5±0.5 |
82 |
| 24 |
1+6 |
6 |
2.0±0.1 |
2.3/2.3 |
1.7 |
10.5±0.5 |
83 |
| 36 |
1+6 |
6 |
2.0±0.1 |
2.3/2.3 |
1.7 |
10.5±0.5 |
84 |
| 48 |
1+6 |
12 |
2.2±0.1 |
2.6/2.6 |
1.7 |
11.1±0.5 |
93 |
| 72 |
1+6 |
12 |
2.2±0.1 |
2.6/2.6 |
1.7 |
11.1±0.5 |
95 |
| 96 |
1+8 |
12 |
2.2±0.1 |
3.0/3.9 |
1.7 |
12.5±0.5 |
122 |
| 144 |
1+12 |
12 |
2.2±0.1 |
3.5/6.4 |
1.7 |
15.5±0.5 |
185 |
Pakketgegevens

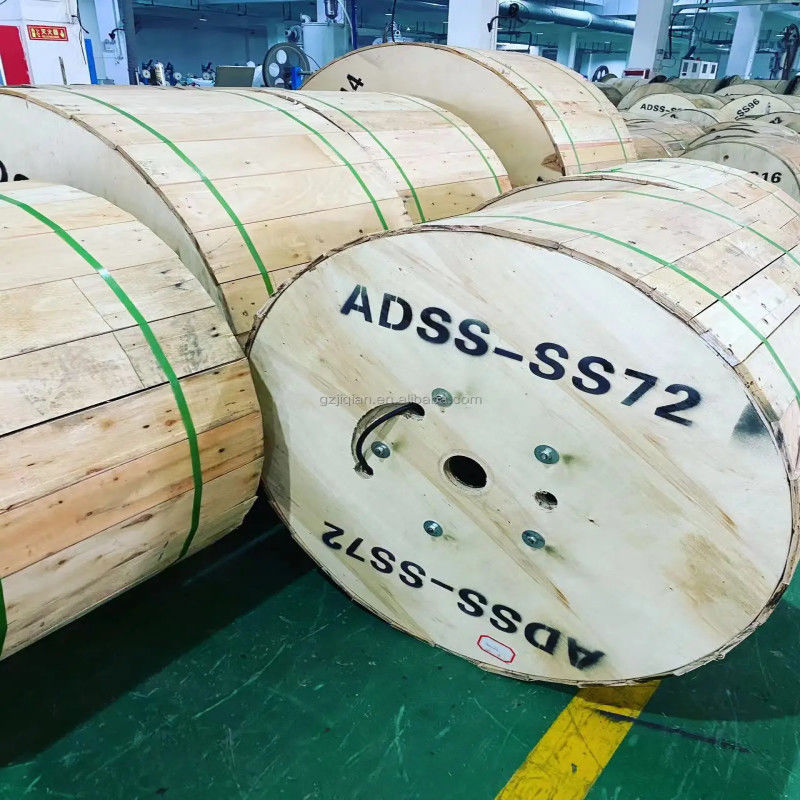

Export Houten trommel, Normale verzendlengte van de kabel zal 2 km of 3 km zijn.
Andere lengtes zijn ook beschikbaar indien de koper dit verlangt.
| Type kabel |
Drum |
| Hoogte (mm) |
Breedte (mm) |
Inwendige diameter (mm) |
Lange
(km)
|
Drumtype |
| ADSS-4 |
900 |
760 |
500 |
2 |
met een breedte van niet meer dan 30 mm |
| ADSS-6 |
900 |
760 |
500 |
2 |
met een breedte van niet meer dan 30 mm |
| ADSS-8 |
900 |
760 |
500 |
2 |
met een breedte van niet meer dan 30 mm |
| ADSS-12 |
900 |
760 |
500 |
2 |
met een breedte van niet meer dan 30 mm |
| ADSS-24 |
900 |
760 |
500 |
2 |
met een breedte van niet meer dan 30 mm |
| ADSS-36 |
900 |
760 |
500 |
2 |
met een breedte van niet meer dan 30 mm |
| ADSS-48 |
950 |
760 |
500 |
2 |
met een breedte van niet meer dan 30 mm |
| ADSS-72 |
950 |
760 |
500 |
2 |
met een breedte van niet meer dan 30 mm |
| ADSS-96 |
1000 |
760 |
500 |
2 |
met een breedte van niet meer dan 30 mm |
| ADSS-144 |
1200 |
760 |
500 |
2 |
met een breedte van niet meer dan 30 mm |
Opmerking:Normaal bevestigen wij alleen het testrapport op de verpakking, maar uw verzoek is ook beschikbaar.
Bijvoorbeeld:
A.Vername van het bedrijf
B.Brutogewicht/netogewicht
C.Straatsoort
D.Langte van de kabel
Veelgestelde vragen
1Bent u een handelsonderneming of een fabrikant?
We zijn de fabrikant met 10 jaar ervaring, we zijn gespecialiseerd in onderzoek, ontwikkeling en productie
Onze fabriek is in Guangzhou stad, welkom om ons te bezoeken!
2Over de kwaliteit?
We zullen elke vezel testen als de productie is afgerond.
Na prijsbevestiging kunt u gratis monsters aanvragen om onze kwaliteit te controleren.
3Kan je kleine bestellingen accepteren?
Ja, kleine bestelling is beschikbaar. We ondersteunen nieuw project van onze klanten, omdat we weten dat het bedrijf is altijd van kleine bestelling.
4Wat is uw levertijd?
Meestal ongeveer 3-7 werkdagen, het hangt vooral af van de bestelhoeveelheid.
Maar wees gerust dat we uw goederen zo snel mogelijk na betaling regelen.
5Kun je de OEM-service accepteren?
Ja, we verwelkomen de OEM service. We kunnen uw logo op het product afdrukken. Elk idee van u is beschikbaar.
