GYFTC8S Figure 8 Armored Fiber Optic Cable Steel Messenger Self Supporting FRP

GYFTC8S figuur 8 Bepantserde glasvezelkabel Stalen boodschapper Zelfdragend FRP

Contact nu

GYFTC8S figuur 8 Bepantserde glasvezelkabel Stalen boodschapper Zelfdragend FRP

Minimum Order Quantity :	5 km	Packaging Details :	wooden drum
Delivery Time :	5-8 work days	Payment Terms :	L/C, T/T, Western Union
Supply Ability :	300km per days

Place of Origin:	Guangzhou,China	Merknaam:	JQ/OEM
Certificering:	ISO9001 ROHS CE-EMC FCC SDOC	Model Number:	GYTC8A

Gedetailleerde informatie
Fiber type:	G652D/G657A1	Fiber count:	2-144 Cores
Length:	2 km or Customized	Model Number:	GYTC8S/GYFTC8S/GYXTC8A
Color:	Black	Messenger wire:	1.0*7 steel stranded wire
Structure:	Figure 8 cable	Type:	APL Tape
Operating temperature:	-40 ~ +60 C	Application:	Outdoor aerial application
Product name:	Figure 8 Self Support Fiber Optical Cable	Fiber Grade:	A
Armoured:	Aluminum tape	Model Numer:	GYTC8S
Factory:	Yes	Bending Radius:	20D-30D
Feather:	strong	Jacket:	PE
Outsheath:	PE / LSZH / OFNP	Outer Sheath Material:	LSZH PE HDPE
Standards:	RoHS, UL, ETL, IEC	Service:	OEM&ODM
Filler:	Tube Filling Compound(Gel)	Aromored:	Steel Tape
Self Suporting:	Stranded steel wire	Strength Member:	aramid yarn

Productomschrijving

Zelfdragend FRP-versterkingspantser GYFTC8S Figuur 8 Glasvezelkabel

Beschrijving van de glasvezelkabel in figuur 8

Figuur 8 De glasvezelkabel, met inbegrip van modellen zoals GYFTC8S, GYTC8S, GYXTC8S en GYXTC8Y, is een zelfdragende buitenkabel die veel wordt gebruikt in luchtinstallaties.Het biedt een sterke weerstand tegen vocht en externe drukHet metalen bestanddeel van de kabel bestaat uit gestreepte stalen draden, terwijl het draagstuk in een polyethyleenmantel (PE) is omhuld, waardoor een karakteristieke figuur-8-vorm wordt gevormd.

Kenmerken

Het ontwerp van de strenge draad biedt een uitstekende treksterkte, ondersteunt de zelfdragende installatie en verlaagt de inzetkosten.
Toont een sterke duurzaamheid onder mechanische stress en temperatuurschommelingen.
Gebruikt hoge sterkte losse buizen met weerstand tegen hydrolyse voor langdurige betrouwbaarheid.
Speciale gel in de buizen biedt vitale bescherming voor de glasvezels.
Er worden meerdere ontwerpstrategieën toegepast om de waterblokkerende prestaties te garanderen:
- Centrale sterkte van staaldraad of FRP
- Waterbestendige vulstof in losse buizen
- Volledige kernvulling in de hele kabel
- PSP-laag toegevoegd om de vochtbestendigheid te verbeteren

Optische kenmerken

Artikel 2		Eenheid	Specificatie
Artikel 2		Eenheid	G652D
Modusvelddiameter	1310 nm	Ik heb het gedaan.	9.2±0.4
Modusvelddiameter	1550 nm	Ik heb het gedaan.	10.4±0.5
Bevestigingsdiameter		Ik heb het gedaan.	124.8±0.7
Niet-circulaire bekleding		%	≤0.7
Fout in de concentriciteit van de kernbekleding		Ik heb het gedaan.	≤0.5
Belagingsdiameter		Ik heb het gedaan.	245±5
Niet-circulaire coating		%	≤6.0
Fout in de concentrisiteit van de bekleding-coating		Ik heb het gedaan.	≤12
Kabel-afsluitingsgolflengte		nm	acc≤1260
Verzwakking (max.)	1310 nm	dB/km	≤0.36
Verzwakking (max.)	1550 nm	dBkm	≤0.22

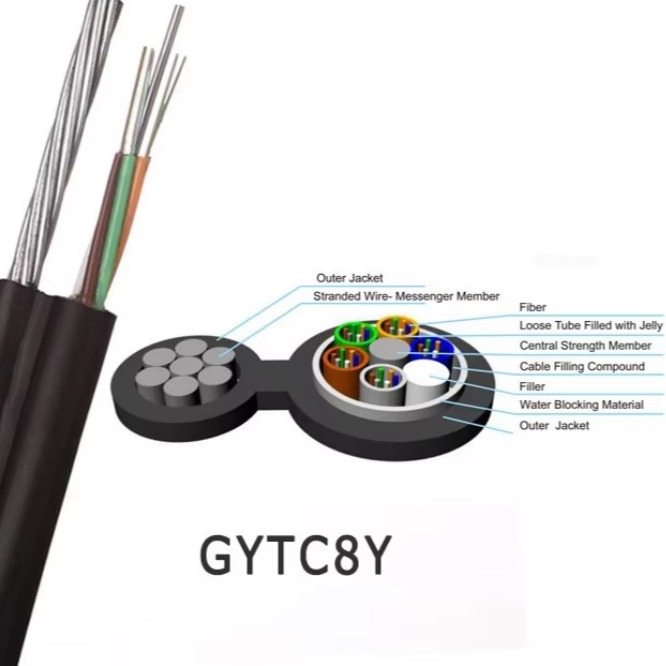

Technische parameters

Fibermodel			G.652D
Ontwerp ((Strength Member+Tube&Filler)			1 + 5
Centrale krachtlid		Materiaal	Stalen draad
		Diameter ((+0,05) mm	1.5
LooseTube		Materiaal	PBT
		Diameter ((+0,06) mm	2.0
		Dikte ((+0,03) mm	0.32
		De Max.Core.NO./Tube	12
Voller touw		Materiaal	PE
		Kleur	Wit
		Diameter ((+0,06) mm	2.1
Strengte van het filament		Materiaal	draad met strengen
		Type	φ1,0 mm x7
Pantserlaag		Materiaal	Stalen band
OuterSheath1		Materiaal	PE
		Dikte ((+0,03) mm	1.
OuterSheath1		Materiaal	MDPE
		Dikte ((40.03) mm	1.8
KabelDiameter ((土0.2) mm			9.0*16.0 (nominale waarde)
Kabelgewicht ((+10) kg/km			160 (nominale)
Tensile /N (korte termijn)			5000
Tensile /N (langdurig)			1500
Vernietiging/N (op korte termijn)			1000
Crush /N (korte termijn)			300
Afzwakking	1310 nm		0.35 dB/KM
	1550 nm		0.22 dB/KM
Min. buigradius	Zonder spanning		10.0*Kabelφ
	Onder maximale spanning		20.0xCableφ

Foto-show

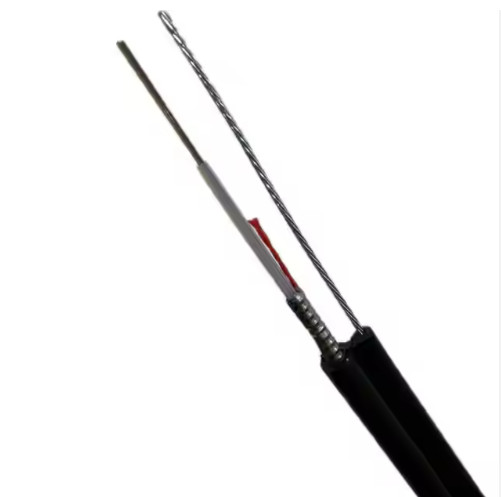

GYFTC8S figuur 8 Bepantserde glasvezelkabel Stalen boodschapper Zelfdragend FRP 0

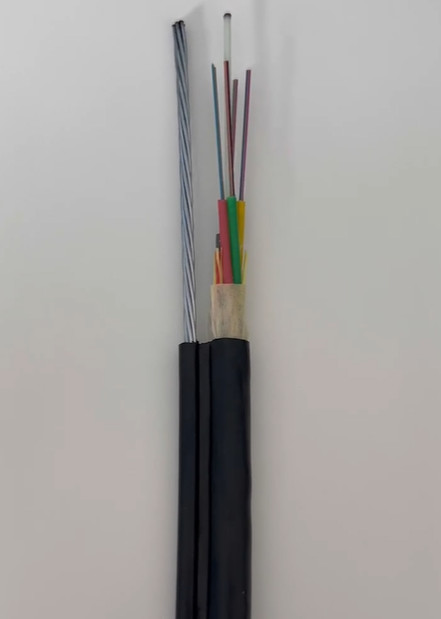

GYFTC8S figuur 8 Bepantserde glasvezelkabel Stalen boodschapper Zelfdragend FRP 1

Verpakking

• Standaard kabelhouttrommel

• Standaard spoellengte: 2/3 km/spel, andere lengtes zijn ook beschikbaar

Veelgestelde vragen

1Bent u een directe fabrikant?
Ja, we zijn een echte fabrikant met meer dan 10 jaar ervaring in de industrie.

2Ondersteunt u kleine bestellingen?
We verwelkomen kleine bestellingen, vooral voor nieuwe projecten, omdat we begrijpen dat elk bedrijf begint met een eerste stap.

3Hoe lang is de garantie van uw product?
We bieden 25 jaar garantie op onze glasvezelkabels.

4Wat is uw gemiddelde doorlooptijd?
Over het algemeen worden bestellingen verwerkt en verzonden binnen 3 tot 5 werkdagen.

5Wat is uw jaarlijkse productiecapaciteit?

Buiten/binnen glasvezelkabel: 6,000,000 kilometer per jaar
FTTH/FTTX/FTTA-kabel: 6,000,000 kilometer per jaar
Patch cords en pigtails: 12,400, 000 stuks per jaar

6Biedt u maatwerkproducten en branding aan?
Ja, we leveren OEM en ODM diensten. Stuur ons gewoon uw ontwerp of eisen, en we zorgen voor de rest.
