Productomschrijving
12-aderige outdoor single mode SM 9/125 G652D ADSS glasvezelkabel
Wat is ADSS-kabel?
ADSS (All-Dielectric Self-Supporting) kabel is een volledig niet-metalen glasvezelkabel waarbij de treksterkte wordt geleverd door geïntegreerde elementen zoals aramidegarens of strengen van glasversterkte plastic staven binnen het cirkelvormige ontwerp van de kabel. Vezels worden doorgaans gehuisvest in polymeerbuizen die worden beschermd door de kabelstructuur. ADSS-kabels zijn geschikt voor zowel distributie- als transmissielijnen, inclusief live-line installaties. Zonder dat een aparte ondersteuningsdraad nodig is, wordt de installatie vereenvoudigd en kosteneffectief met een enkele doorgang.
Voordelen van ADSS
ADSS-kabels zijn lichtgewicht en hebben een kleine diameter, waardoor de belasting op torens en palen wordt verminderd. Hun robuuste ontwerp is bestand tegen vocht en chemische schade, waardoor ze ideaal zijn voor buitentoepassingen. De kabels ondersteunen een breed transmissiebereik en kunnen tot 30 jaar meegaan na installatie.
Toepassingen
-
Energiebedrijven, telecomoperators, spoorwegen en particuliere netwerken
-
Geschikt voor installatie op zowel distributie- als transmissielijnen
-
Kan in de buurt van elektrische geleiders worden geïnstalleerd
-
Ideaal voor onderbouwde installaties die minimale serviceonderbrekingen vereisen
-
Perfect voor telecomnetwerken die prioriteit geven aan snelle en goedkope implementatie
-
Geschikt voor FTTX-oplossingen zoals FTTH (Fiber to the Home)
Normen
ADSS-kabels voldoen aan de IEEE P 1222 en IEC 60794-1 normen.
Structuur en technische specificaties
1.ADSS enkele mantel
| vezel aantal |
structuur |
vezels per buis |
losse buis diameter
(MM)
|
FRP/pad diameter (mm) |
Dikte van de buitenmantel (mm) |
Ref. Buiten
Diameter
(mm) |
Ref. Gewicht
(kg/km) |
| PE Mantel |
AT Mantel |
| 4 |
1+5 |
4 |
1.95 |
2.0/2.0 |
1.7±0.1 |
9.8 |
80 |
90 |
| 6 |
1+5 |
6 |
1.95 |
2.0/2.0 |
1.7±0.1 |
9.8 |
80 |
90 |
| 8 |
1+5 |
4 |
1.95 |
2.0/2.0 |
1.7±0.1 |
9.8 |
80 |
90 |
| 12 |
1+5 |
6 |
1.95 |
2.0/2.0 |
1.7±0.1 |
9.8 |
80 |
90 |
| 24 |
1+5 |
6 |
2.0 |
2.0/2.0 |
1.7±0.1 |
9.8 |
85 |
95 |
| 48 |
1+5 |
12 |
2.0 |
2.0/2.0 |
1.7±0.1 |
10.0 |
88 |
98 |
| 72 |
1+6 |
12 |
2.2 |
2.0/2.0 |
1.7±0.1 |
10.5 |
98 |
108 |
| 96 |
1+8 |
12 |
2.2 |
2.0/3.4 |
1.7±0.1 |
12.0 |
122 |
135 |
| 144 |
1+12 |
12 |
2.2 |
3.0/7.2 |
1.7±0.1 |
15.2 |
176 |
189 |
Tips: alle specificaties in de bovenstaande tabel zijn geschatte gegevens, voor meer details specificaties,
neem contact op met onze verkopers.
2. ADSS dubbele mantel
| vezel aantal |
structuur |
vezels per buis |
losse buis diameter
(MM)
|
FRP/pad diameter (mm) |
Dikte van de buitenmantel (mm) |
Ref. Buiten
Diameter
(mm) |
Ref. Gewicht
(kg/km) |
| PE Mantel |
AT Mantel |
| 4 |
1+5 |
4 |
1.9 |
2.0/2.0 |
1.7±0.1 |
12.0 |
125 |
135 |
| 6 |
1+5 |
6 |
1.9 |
2.0/2.0 |
1.7±0.1 |
12.0 |
125 |
135 |
| 8 |
1+5 |
4 |
1.9 |
2.0/2.0 |
1.7±0.1 |
12.0 |
125 |
135 |
| 12 |
1+5 |
6 |
1.9 |
2.0/2.0 |
1.7±0.1 |
12.0 |
125 |
135 |
| 24 |
1+5 |
6 |
2.0 |
2.0/2.0 |
1.7±0.1 |
12.0 |
128 |
138 |
| 48 |
1+5 |
12 |
2.0 |
2.0/2.0 |
1.7±0.1 |
12.5 |
130 |
140 |
| 72 |
1+6 |
12 |
2.2 |
2.0/2.0 |
1.7±0.1 |
13.2 |
145 |
155 |
| 96 |
1+8 |
12 |
2.2 |
2.0/3.4 |
1.7±0.1 |
14.5 |
185 |
195 |
| 144 |
1+12 |
12 |
2.2 |
3.0/7.2 |
1.7±0.1 |
16.5 |
212 |
228 |
Tips: alle specificaties in de bovenstaande tabel zijn geschatte gegevens, voor meer details specificaties,
neem contact op met onze verkopers.
|
Vezeltype
|
Verzwakking
(+20℃)
|
Bandbreedte
|
Optische kabel afsnijgolflengte
|
|
@850nm
|
@1300nm
|
@1310nm
|
@1550nm
|
@850nm
|
@1300nm
|
| G.652 |
--- |
--- |
≤0.36dB/km |
≤0.22dB/km |
--- |
--- |
≤1260nm |
| G.655 |
--- |
--- |
≤0.40dB/km |
≤0.23dB/km |
--- |
--- |
≤1450nm |
| 50/125µm |
≤3.3dB/km |
≤1.2dB/km |
--- |
--- |
≥500MHz·km |
≥500MHz·km |
--- |
| 62.5/125µm |
≤3.5dB/km |
≤1.2dB/km |
--- |
--- |
≥200MHz·km |
≥500MHz·km |
---
|
Details afbeelding toont

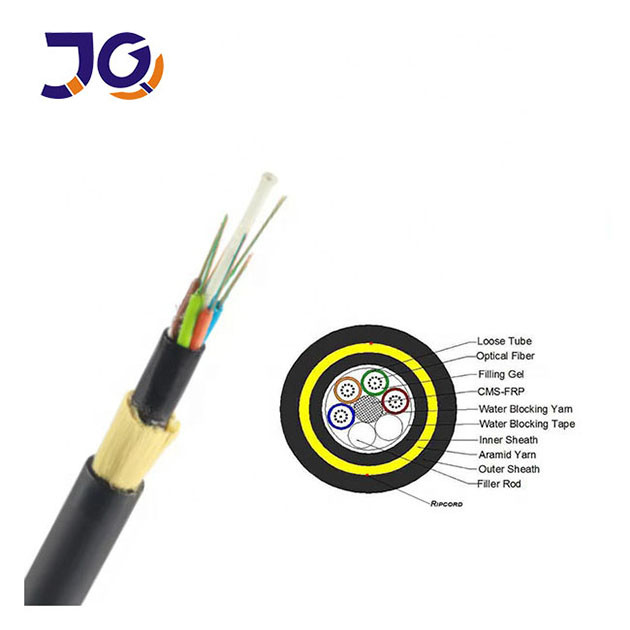

enkele mantel ADSS glasvezelkabel

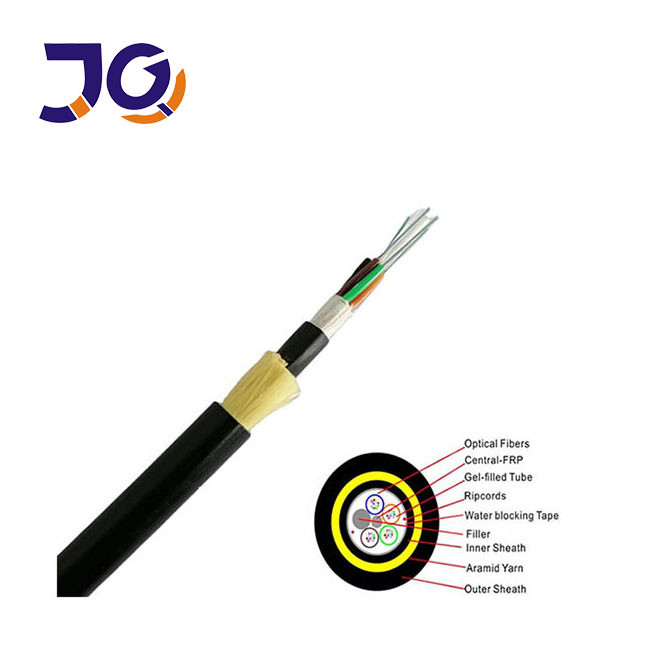

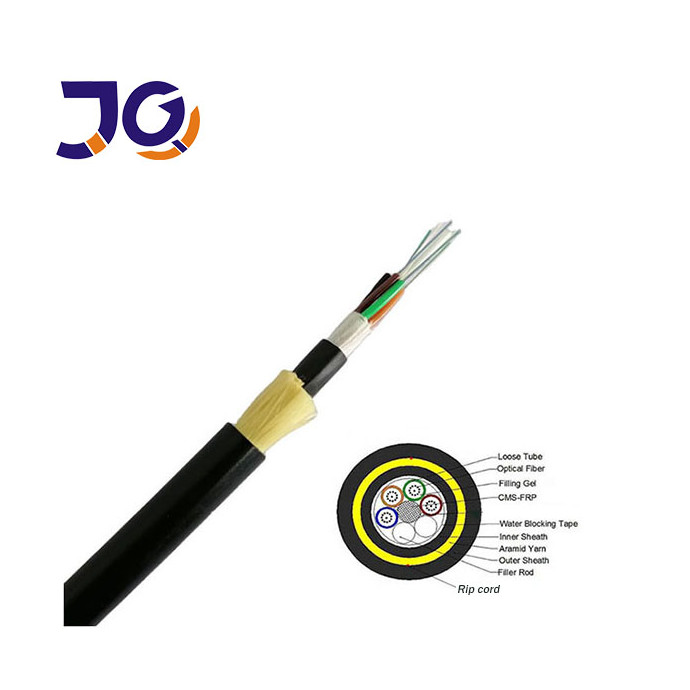

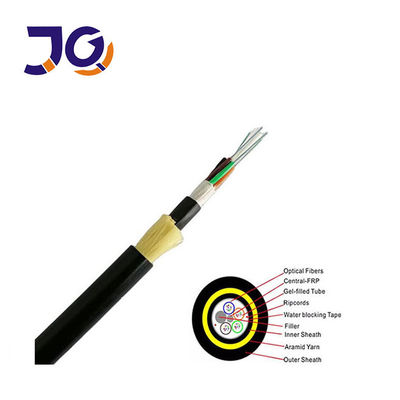

dubbele mantel ADSS glasvezelkabel
Verpakking:
FAQ
1. Bent u een handelsonderneming of fabrikant?
Wij zijn een fabrikant met 10 jaar ervaring, gespecialiseerd in het onderzoek, de ontwikkeling en de productie van glasvezelkabels, dropkabels en patchcords. Onze fabriek is gevestigd in Guangzhou - welkom om ons te bezoeken!
2. Hoe is de productkwaliteit?
Elke vezel wordt vóór verzending getest om de kwaliteit te garanderen. Na prijsbevestiging kunt u gratis monsters aanvragen om het zelf te controleren.
3. Accepteert u kleine bestellingen?
Ja, kleine bestellingen worden geaccepteerd. We ondersteunen nieuwe projecten omdat elk bedrijf klein begint.
4. Wat is de levertijd?
De levering duurt meestal 3-7 werkdagen, afhankelijk van de ordergrootte. We regelen de verzending onmiddellijk na ontvangst van uw betaling.
5. Biedt u OEM-diensten aan?
Ja, OEM is welkom. We kunnen uw logo op de producten afdrukken en aanpassen op basis van uw ideeën.
