Productomschrijving
Productnaam
Fabrieksprijs: enkelmodus ADSS-optische vezelkabel met een sterkte van aramide garen
Wat is ADSS-kabel?
ADSS (All-Dielectric Self-Supporting) glasvezelkabel is een gespecialiseerde kabel die is ontworpen voor installaties in de lucht op elektriciteitsleidingen. Het is volledig niet-metaal, waardoor het kan worden geïnstalleerd in hoogspanningsomgevingen zonder risico op geleidbaarheid. De constructie van de kabel zorgt voor een robuuste zelfondersteuning tussen de structuren, waardoor het een efficiënt en kosteneffectief alternatief is voor OPGW- en OPAC-kabels.
Structuur en ontwerp
Onze ADSS-kabel heeft een compact, gestreepte kernontwerp.De optische vezels zijn ondergebracht in losse buizen van hoogmodulair plastic en gevuld met een waterbestendige verbinding om vochtigheid te voorkomen.Een niet-metaalvezelversterkt kunststof (FRP) centraal sterkte lid zorgt voor kern stabiliteit.De uitzonderlijke treksterkte van de kabel wordt bereikt door de kern met aramidgarens te omringen en is afgewerkt met een duurzame PE- of AT-mantel.
Belangrijkste kenmerken
-
niet-geleidende:Gebouwd zonder metalen onderdelen, zodat de installatie veilig is op de elektriciteitsinfrastructuur.
-
Kosteneffectieve installatie:Als zelfdragende kabel vereenvoudigt deze de installatie en vermindert de noodzaak van een aparte draad.
-
Mechanische sterkte:Ontworpen om externe belastingen te weerstaan, met hoge trekprestaties en weerstand tegen extreme weersomstandigheden.
-
Geoptimaliseerde prestaties:De versterking met aramidgarens verbetert zowel de treksterkte als de temperatuurstabiliteit.
-
Aanpasbaar:Onze ontwerpen kunnen worden aangepast aan specifieke toepassings- en spanvereisten.
Toepassingen
De keuze van de buitenste omhulsel wordt bepaald door de spanning van de elektriciteitsleiding:
-
PE- (polyethyleen) omhulsel:Aanbevolen voor bovenstralingsleidingen onder 110 kV.
-
AT (Anti-Tracking) omhulsel:ontworpen voor elektriciteitsleidingen van 110 kV of meer om schade door elektrische tracking te voorkomen.
De hoeveelheid aramidgarens en het strooiproces zijn speciaal ontworpen om aan de eisen van verschillende spanlengten te voldoen.
Naleving van normen
Onze ADSS-kabels zijn vervaardigd volgens de hoogste industriële normen, in overeenstemming met zowelIEEE P 1222enIEC 60794-1.
Structuur en technische specificaties
1.ADSS enkelvoudige jas
| vezelgetal |
structuur |
vezels per buis |
de diameter van de lossebuis
(MM)
|
FRP/pad diameter (mm) |
Dikte van de buitenste jas ((mm)) |
Verwijzer
Diameter
(mm) |
Ref. Gewicht
(kg/km) |
| PE-jas |
AT Jacket |
| 4 |
1 + 5 |
4 |
1.9 |
2.0/2.0 |
1.7±0.1 |
9.8 |
80 |
90 |
| 6 |
1 + 5 |
6 |
1.9 |
2.0/2.0 |
1.7±0.1 |
9.8 |
80 |
90 |
| 8 |
1 + 5 |
4 |
1.9 |
2.0/2.0 |
1.7±0.1 |
9.8 |
80 |
90 |
| 12 |
1 + 5 |
6 |
1.9 |
2.0/2.0 |
1.7±0.1 |
9.8 |
80 |
90 |
| 24 |
1 + 5 |
6 |
2.0 |
2.0/2.0 |
1.7±0.1 |
9.8 |
85 |
95 |
| 48 |
1 + 5 |
12 |
2.0 |
2.0/2.0 |
1.7±0.1 |
10.0 |
88 |
98 |
| 72 |
1+6 |
12 |
2.2 |
2.0/2.0 |
1.7±0.1 |
10.5 |
98 |
108 |
| 96 |
1+8 |
12 |
2.2 |
2.0/3.4 |
1.7±0.1 |
12.0 |
122 |
135 |
| 144 |
1+12 |
12 |
2.2 |
3.0/7.2 |
1.7±0.1 |
15.2 |
176 |
189 |
Tips: alle specificaties in de onderstaande tabel zijn geschatte gegevens.
Neem contact op met onze verkopers.
2. ADSS dubbel jasje
| vezelgetal |
structuur |
vezels per buis |
de diameter van de lossebuis
(MM)
|
FRP/pad diameter (mm) |
Dikte van de buitenste jas ((mm)) |
Verwijzer
Diameter
(mm) |
Ref. Gewicht
(kg/km) |
| PE-jas |
AT Jacket |
| 4 |
1 + 5 |
4 |
1.9 |
2.0/2.0 |
1.7±0.1 |
12.0 |
125 |
135 |
| 6 |
1 + 5 |
6 |
1.9 |
2.0/2.0 |
1.7±0.1 |
12.0 |
125 |
135 |
| 8 |
1 + 5 |
4 |
1.9 |
2.0/2.0 |
1.7±0.1 |
12.0 |
125 |
135 |
| 12 |
1 + 5 |
6 |
1.9 |
2.0/2.0 |
1.7±0.1 |
12.0 |
125 |
135 |
| 24 |
1 + 5 |
6 |
2.0 |
2.0/2.0 |
1.7±0.1 |
12.0 |
128 |
138 |
| 48 |
1 + 5 |
12 |
2.0 |
2.0/2.0 |
1.7±0.1 |
12.5 |
130 |
140 |
| 72 |
1+6 |
12 |
2.2 |
2.0/2.0 |
1.7±0.1 |
13.2 |
145 |
155 |
| 96 |
1+8 |
12 |
2.2 |
2.0/3.4 |
1.7±0.1 |
14.5 |
185 |
195 |
| 144 |
1+12 |
12 |
2.2 |
3.0/7.2 |
1.7±0.1 |
16.5 |
212 |
228 |
Tips: alle specificaties in de onderstaande tabel zijn geschatte gegevens.
Neem contact op met onze verkopers.
|
Fibre-type
|
Afzwakking
(+20°C)
|
Bandbreedte
|
Waallengte van de doorsnede van de optische kabel
|
|
@850nm
|
@1300nm
|
@1310nm
|
@1550nm
|
@850nm
|
@1300nm
|
| G.652 |
--- |
--- |
≤ 0,36 dB/km |
≤ 0,22 dB/km |
--- |
--- |
≤ 1260 nm |
| G.655 |
--- |
--- |
≤ 0,40 dB/km |
≤ 0,23 dB/km |
--- |
--- |
≤ 1450 nm |
| 50/125 μm |
≤ 3,3 dB/km |
≤1,2 dB/km |
--- |
--- |
≥ 500MHz·km |
≥ 500MHz·km |
--- |
| 62.5/125 μm |
≤ 3,5 dB/km |
≤1,2 dB/km |
--- |
--- |
≥ 200MHz·km |
≥ 500MHz·km |
---
|
Detail beeldschermen

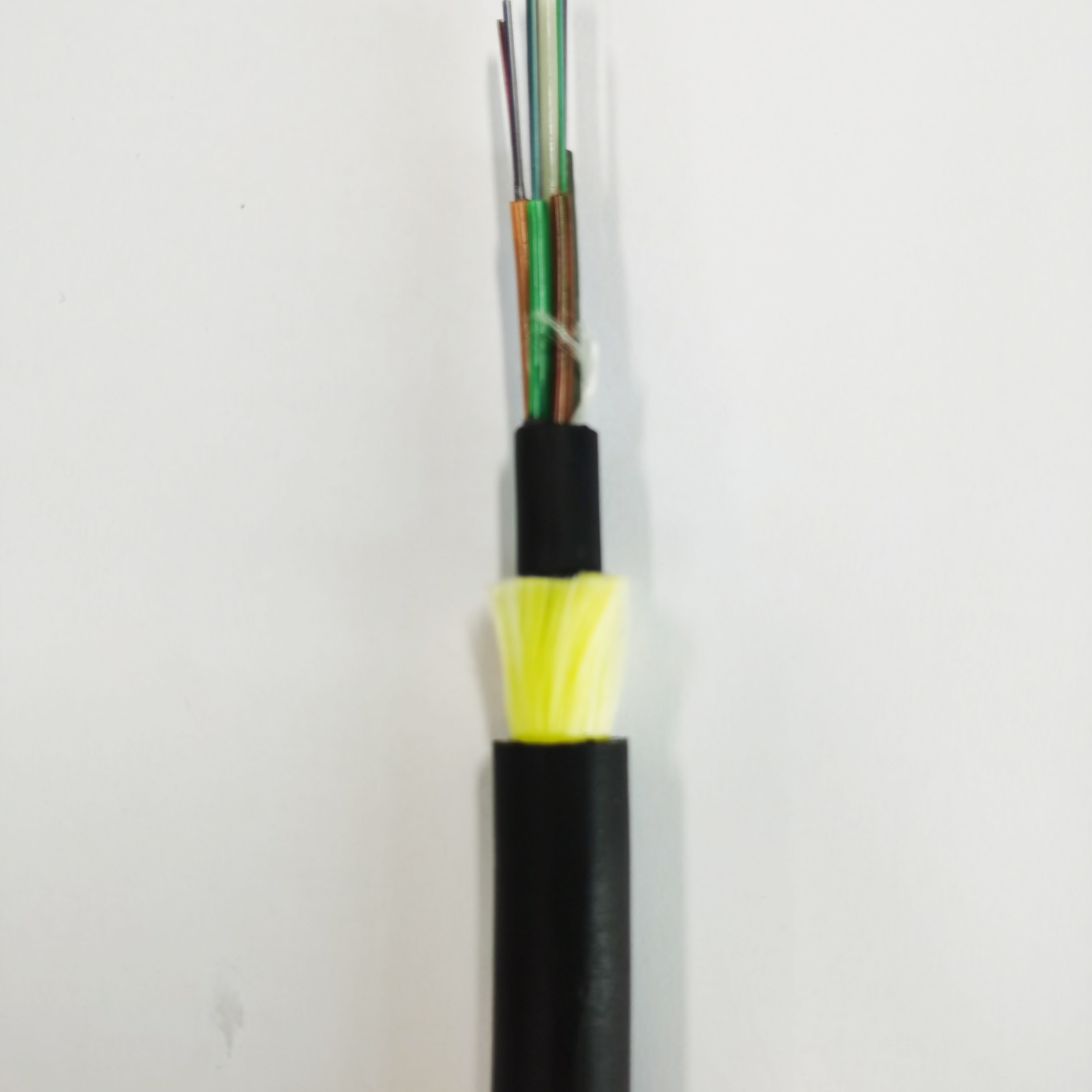

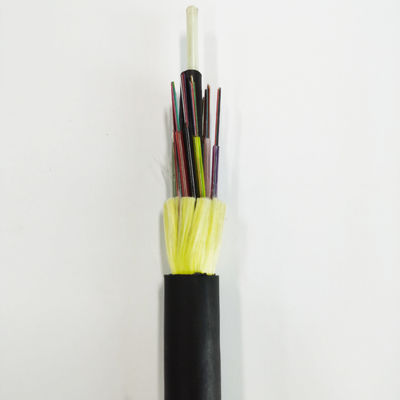

enkelvoudige ADSS-vezelkabel

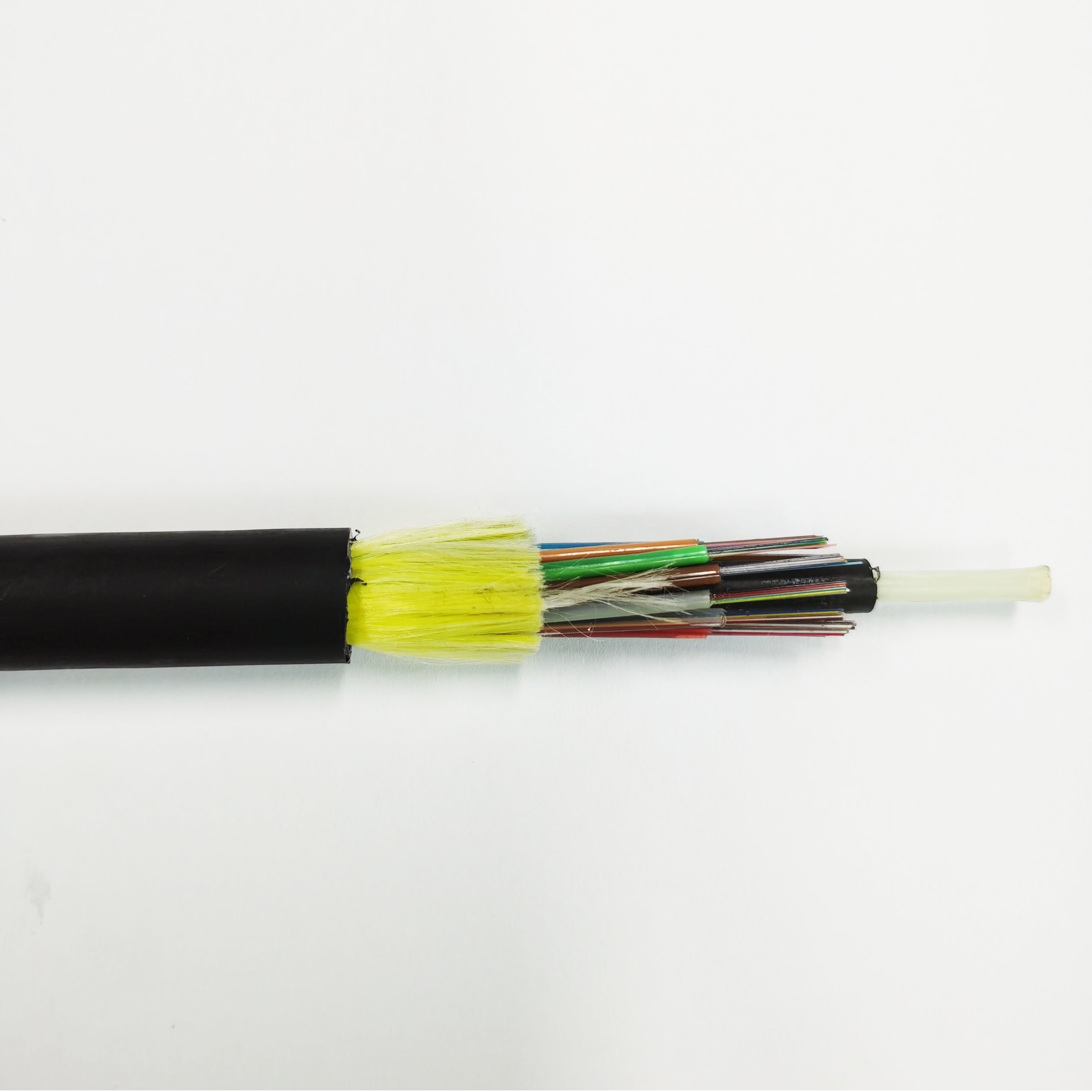

dubbeljas ADSS glasvezelkabel
Verpakking:
Veelgestelde vragen
1Bent u een handelsonderneming of een fabrikant?We zijn een gespecialiseerde fabrikant met meer dan 10 jaar ervaring in het onderzoek, de ontwikkeling en de productie van glasvezelkabels, dropkabels, patchcords en meer.Onze fabriek ligt in Guangzhou.En we heten u van harte welkom.
2Hoe zorg je voor kwaliteit?Kwaliteit is onze hoogste prioriteit. Elke vezel wordt grondig getest na de productie is voltooid, en we voeren een laatste inspectie uit voor verzending.We kunnen u gratis monsters aanbieden om onze kwaliteit uit de eerste hand te controleren..
3Accepteer je kleine bestellingen?Ja, we begrijpen dat nieuwe projecten vaak beginnen met kleine bestellingen en we zijn toegewijd aan het ondersteunen van de groei van onze klanten.
4Wat is uw levertijd?Onze standaard levertijd is ongeveer 3-7 werkdagen, afhankelijk van de orderhoeveelheid. We garanderen dat uw bestelling zo snel mogelijk na ontvangst van de betaling wordt verzonden.
5Biedt u OEM-diensten?Ja, we verwelkomen OEM-projecten. We kunnen uw logo op de producten afdrukken en staan open voor eventuele ideeën voor aanpassing.
6Hebben jullie grondstoffen certificaten?We onderhouden langdurige partnerschappen met grondstofleveranciers die zijn gecertificeerd met ISO9001 en RoHS-normen om de hoogste kwaliteit van componenten voor onze producten te garanderen.
