Productomschrijving
Productnaam

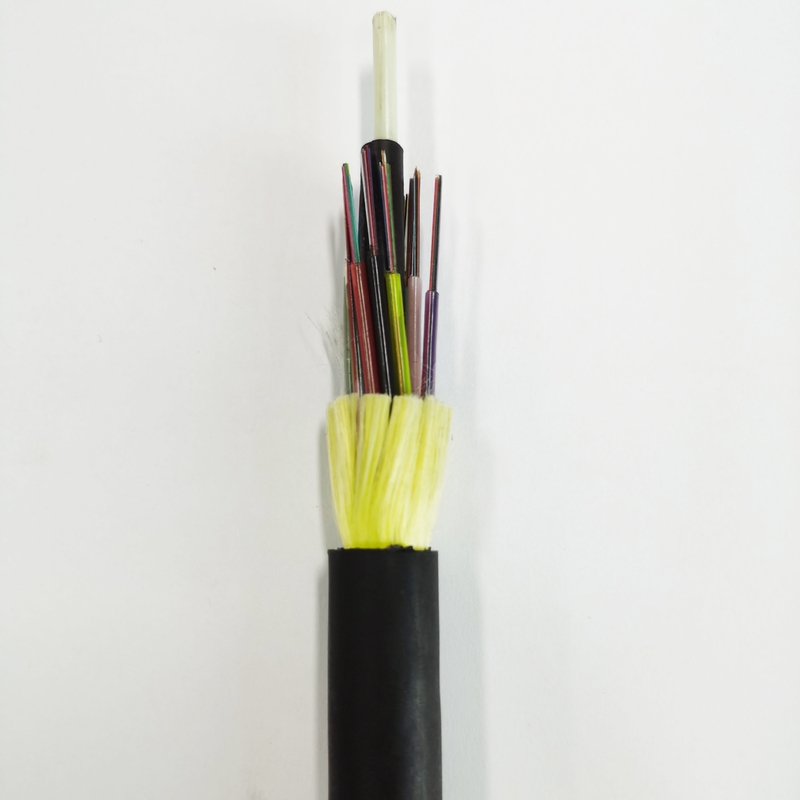

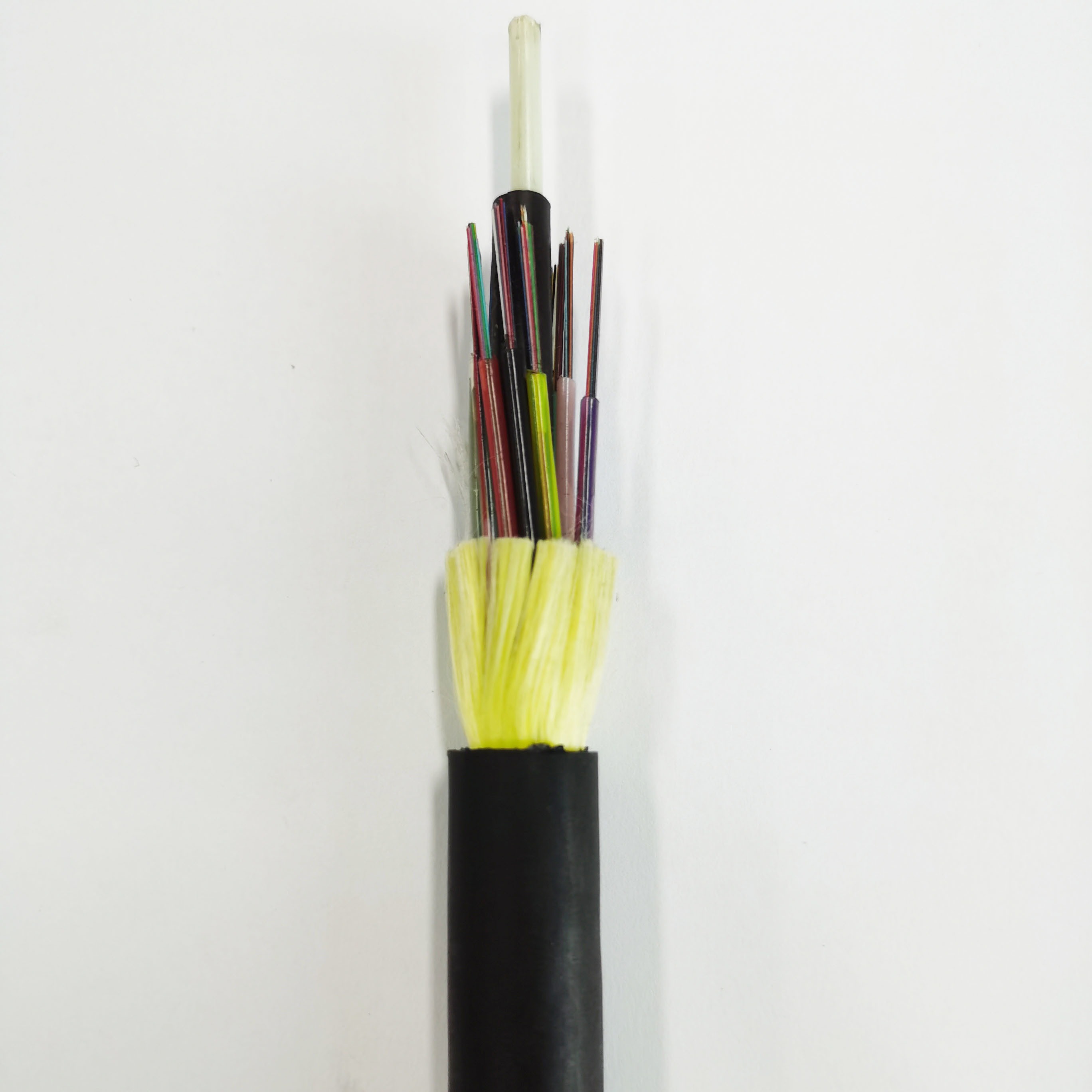

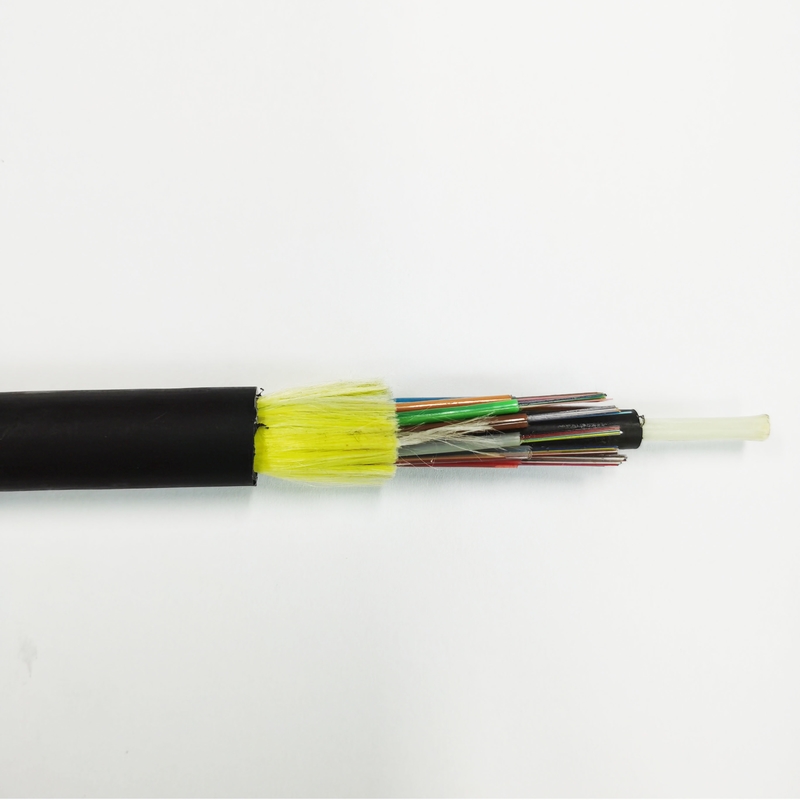

Fabrieksprijs: enkelmodus ADSS-optische vezelkabel met aramide garen
Wat is ADSS-kabel?
ADSS (All-Dielectric Self-Supporting) kabel is een niet-metalen glasvezelkabel ontworpen voor installatie in de lucht op elektriciteitspalen en elektriciteitsleidingen.het kan veilig worden ingezet in hoogspanningsomgevingen en zorgt tegelijkertijd voor betrouwbare zelfondersteuning zonder dat er boodschapperdraad nodig isHet is een kosteneffectief alternatief voor OPGW- en OPAC-kabels.
Structuur en ontwerp

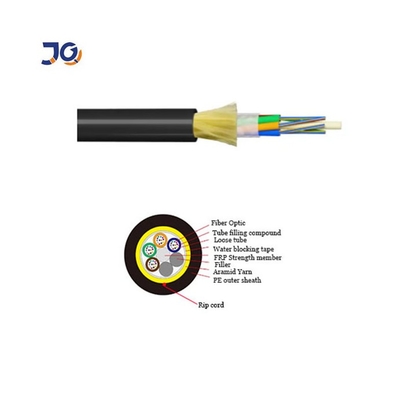

Deze kabel heeft een los buisontwerp met vezels die beschermd zijn met een waterblokkerende gel.De buitenmantel is verkrijgbaar in PE- of AT-materialen, afhankelijk van de spanningsvereisten.
Belangrijkste kenmerken
-
niet-metaal:Veilig voor installatie op een live-lijn zonder risico op geleidbaarheid.
-
Gemakkelijk te installeren:Het zelfdragende ontwerp maakt extra draadjes niet meer nodig.
-
Hoge sterkte:De versterking van het aramideen garen zorgt voor een uitstekende trek- en weerbestandheid.
-
Stabiele prestaties:Bestaat bestand tegen mechanische spanningen en temperatuurvariaties.
-
Aanpasbaar:Configuraties op maat voor verschillende spanningen en toepassingen.
Toepassingen
-
PE-mantel:Geschikt voor elektriciteitsleidingen onder 110 kV.
-
AT Schede:Voor elektriciteitsleidingen ≥ 110 kV, met anti-tracking bescherming.
-
De lengte van de span en de inhoud van het garen kunnen worden aangepast aan de eisen van het project.
Normen
Gemaakt volgens de normen IEEE P1222 en IEC 60794-1.
Structuur en technische specificaties
1.ADSS enkelvoudige jas
| vezelgetal |
structuur |
vezels per buis |
de diameter van de lossebuis
(MM)
|
FRP/pad diameter (mm) |
Dikte van de buitenste jas ((mm)) |
Verwijzer
Diameter
(mm) |
Ref. Gewicht
(kg/km) |
| PE-jas |
AT Jacket |
| 4 |
1 + 5 |
4 |
1.9 |
2.0/2.0 |
1.7±0.1 |
9.8 |
80 |
90 |
| 6 |
1 + 5 |
6 |
1.9 |
2.0/2.0 |
1.7±0.1 |
9.8 |
80 |
90 |
| 8 |
1 + 5 |
4 |
1.9 |
2.0/2.0 |
1.7±0.1 |
9.8 |
80 |
90 |
| 12 |
1 + 5 |
6 |
1.9 |
2.0/2.0 |
1.7±0.1 |
9.8 |
80 |
90 |
| 24 |
1 + 5 |
6 |
2.0 |
2.0/2.0 |
1.7±0.1 |
9.8 |
85 |
95 |
| 48 |
1 + 5 |
12 |
2.0 |
2.0/2.0 |
1.7±0.1 |
10.0 |
88 |
98 |
| 72 |
1+6 |
12 |
2.2 |
2.0/2.0 |
1.7±0.1 |
10.5 |
98 |
108 |
| 96 |
1+8 |
12 |
2.2 |
2.0/3.4 |
1.7±0.1 |
12.0 |
122 |
135 |
| 144 |
1+12 |
12 |
2.2 |
3.0/7.2 |
1.7±0.1 |
15.2 |
176 |
189 |
Tips: alle specificaties in de onderstaande tabel zijn geschatte gegevens.
Neem contact op met onze verkopers.
2. ADSS dubbel jasje
| vezelgetal |
structuur |
vezels per buis |
de diameter van de lossebuis
(MM)
|
FRP/pad diameter (mm) |
Dikte van de buitenste jas ((mm)) |
Verwijzer
Diameter
(mm) |
Ref. Gewicht
(kg/km) |
| PE-jas |
AT Jacket |
| 4 |
1 + 5 |
4 |
1.9 |
2.0/2.0 |
1.7±0.1 |
12.0 |
125 |
135 |
| 6 |
1 + 5 |
6 |
1.9 |
2.0/2.0 |
1.7±0.1 |
12.0 |
125 |
135 |
| 8 |
1 + 5 |
4 |
1.9 |
2.0/2.0 |
1.7±0.1 |
12.0 |
125 |
135 |
| 12 |
1 + 5 |
6 |
1.9 |
2.0/2.0 |
1.7±0.1 |
12.0 |
125 |
135 |
| 24 |
1 + 5 |
6 |
2.0 |
2.0/2.0 |
1.7±0.1 |
12.0 |
128 |
138 |
| 48 |
1 + 5 |
12 |
2.0 |
2.0/2.0 |
1.7±0.1 |
12.5 |
130 |
140 |
| 72 |
1+6 |
12 |
2.2 |
2.0/2.0 |
1.7±0.1 |
13.2 |
145 |
155 |
| 96 |
1+8 |
12 |
2.2 |
2.0/3.4 |
1.7±0.1 |
14.5 |
185 |
195 |
| 144 |
1+12 |
12 |
2.2 |
3.0/7.2 |
1.7±0.1 |
16.5 |
212 |
228 |
Tips: alle specificaties in de onderstaande tabel zijn geschatte gegevens.
Neem contact op met onze verkopers.
|
Fibre-type
|
Afzwakking
(+20°C)
|
Bandbreedte
|
Waallengte van de doorsnede van de optische kabel
|
|
@850nm
|
@1300nm
|
@1310nm
|
@1550nm
|
@850nm
|
@1300nm
|
| G.652 |
--- |
--- |
≤ 0,36 dB/km |
≤ 0,22 dB/km |
--- |
--- |
≤ 1260 nm |
| G.655 |
--- |
--- |
≤ 0,40 dB/km |
≤ 0,23 dB/km |
--- |
--- |
≤ 1450 nm |
| 50/125 μm |
≤ 3,3 dB/km |
≤1,2 dB/km |
--- |
--- |
≥ 500MHz·km |
≥ 500MHz·km |
--- |
| 62.5/125 μm |
≤ 3,5 dB/km |
≤1,2 dB/km |
--- |
--- |
≥ 200MHz·km |
≥ 500MHz·km |
---
|
Detail beeldschermen

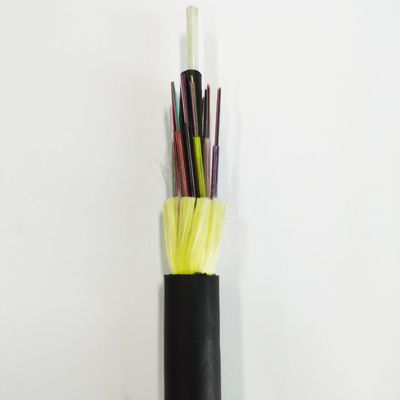

enkelvoudige ADSS-vezelkabel
dubbeljas ADSS glasvezelkabel
Verpakking:
Veelgestelde vragen
Bent u een fabrikant of handelsonderneming?
We zijn een professionele fabrikant met 10+ jaar ervaring in glasvezel kabels, drop kabels,Onze fabriek is in Guangzhou en u bent van harte welkom om ons te bezoeken.
Hoe garandeert u de kwaliteit van het product?
Kwaliteit is onze prioriteit. Elke vezel ondergaat strenge testen en laatste inspectie voor verzending. Na bevestiging van de prijs kunnen we gratis monsters leveren voor kwaliteitscontrole.
Kan ik een kleine bestelling plaatsen?
We ondersteunen kleine en proeforders, vooral voor nieuwe projecten.
Wat is uw doorlooptijd?
We zorgen voor een snelle verzending na betaling.
Biedt u OEM-service?
Ja, we kunnen uw logo toevoegen en producten aanpassen volgens uw eisen.
Zijn uw materialen gecertificeerd?
Ja, we kopen van leveranciers met ISO9001 en RoHS certificaten om betrouwbare kwaliteit te garanderen.
