Fabriek Directe ADSS Glasvezelkabel Single Mode Aramidgaren Hoge Sterkte Buitenlucht Gebruik
Wat is ADSS-kabel
ADSS (All Dielectric Self Supporting) glasvezelkabel is een niet-metalen ontwerp voor luchtzijde installatie op elektriciteitspalen en transmissielijnen. Het kan veilig worden geïnstalleerd in hoogspanningsgebieden zonder aarding en biedt betrouwbare zelfondersteuning zonder draadkabels. Dit maakt het een kosteneffectief alternatief voor OPGW en OPAC.

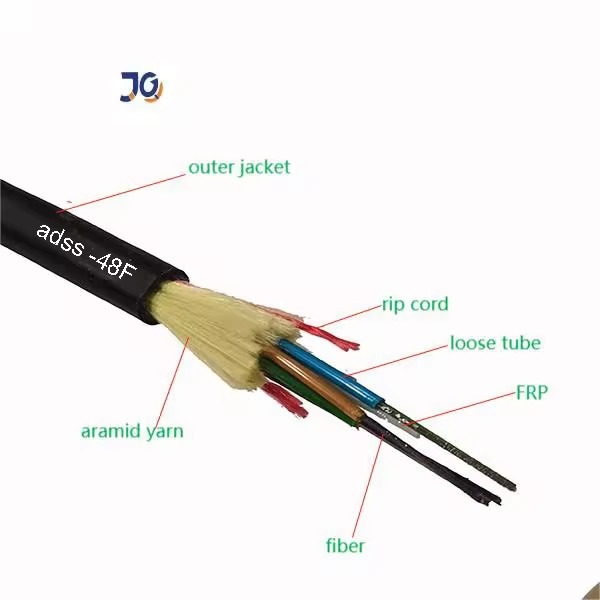

Structuur en Ontwerp
De kabel maakt gebruik van gestrande losse buistechnologie met vezels beschermd door waterblokkerende gel. Een centrale FRP-sterkte-element zorgt voor kernstabiliteit, terwijl lagen aramidegaren een hoge treksterkte leveren. De buitenmantel is verkrijgbaar in PE of AT, afhankelijk van de spanning en installatieomstandigheden.
Belangrijkste Kenmerken
-
Niet-metalen ontwerp, veilig voor live-line installatie en vrij van elektrische interferentie
-
Zelfdragende kabel, eenvoudig te installeren zonder extra ondersteuningsdraden
-
Hoge treksterkte aramidegaren zorgt voor duurzaamheid en weerbestendigheid
-
Stabiele prestaties onder mechanische belasting en temperatuurveranderingen
-
Aanpasbare ontwerpen voor verschillende overspanningen en hoogspanningsprojecten
Toepassingen
-
PE-mantel voor hoogspanningslijnen onder 110kV
-
AT-mantel voor lijnen van 110kV en hoger met anti-tracking bescherming
-
Overspanningslengte en aramidegarengehalte kunnen worden aangepast om aan de projectvereisten te voldoen
Normen
Geproduceerd volgens IEEE P1222 en IEC 60794 1, wat internationale kwaliteit en betrouwbaarheid garandeert
Structuur en Technische Specificaties
1. ADSS enkele mantel
| vezel aantal |
structuur |
vezels per buis |
losse buis diameter
(MM)
|
FRP/pad diameter (mm) |
Dikte van de buitenmantel (mm) |
Ref. Buiten
Diameter
(mm) |
Ref. Gewicht
(kg/km) |
| PE Mantel |
AT Mantel |
| 4 |
1+5 |
4 |
1.9 |
2.0/2.0 |
1.7±0.1 |
9.8 |
80 |
90 |
| 6 |
1+5 |
6 |
1.9 |
2.0/2.0 |
1.7±0.1 |
9.8 |
80 |
90 |
| 8 |
1+5 |
4 |
1.9 |
2.0/2.0 |
1.7±0.1 |
9.8 |
80 |
90 |
| 12 |
1+5 |
6 |
1.9 |
2.0/2.0 |
1.7±0.1 |
9.8 |
80 |
90 |
| 24 |
1+5 |
6 |
2.0 |
2.0/2.0 |
1.7±0.1 |
9.8 |
85 |
95 |
| 48 |
1+5 |
12 |
2.0 |
2.0/2.0 |
1.7±0.1 |
10.0 |
88 |
98 |
| 72 |
1+6 |
12 |
2.2 |
2.0/2.0 |
1.7±0.1 |
10.5 |
98 |
108 |
| 96 |
1+8 |
12 |
2.2 |
2.0/3.4 |
1.7±0.1 |
12.0 |
122 |
135 |
| 144 |
1+12 |
12 |
2.2 |
3.0/7.2 |
1.7±0.1 |
15.2 |
176 |
189 |
Tips: alle specificaties in de bovenstaande tabel zijn benaderende gegevens, voor meer details specificaties,
neem contact op met onze verkopers.
2. ADSS dubbele mantel
| vezel aantal |
structuur |
vezels per buis |
losse buis diameter
(MM)
|
FRP/pad diameter (mm) |
Dikte van de buitenmantel (mm) |
Ref. Buiten
Diameter
(mm) |
Ref. Gewicht
(kg/km) |
| PE Mantel |
AT Mantel |
| 4 |
1+5 |
4 |
1.9 |
2.0/2.0 |
1.7±0.1 |
12.0 |
125 |
135 |
| 6 |
1+5 |
6 |
1.9 |
2.0/2.0 |
1.7±0.1 |
12.0 |
125 |
135 |
| 8 |
1+5 |
4 |
1.9 |
2.0/2.0 |
1.7±0.1 |
12.0 |
125 |
135 |
| 12 |
1+5 |
6 |
1.9 |
2.0/2.0 |
1.7±0.1 |
12.0 |
125 |
135 |
| 24 |
1+5 |
6 |
2.0 |
2.0/2.0 |
1.7±0.1 |
12.0 |
128 |
138 |
| 48 |
1+5 |
12 |
2.0 |
2.0/2.0 |
1.7±0.1 |
12.5 |
130 |
140 |
| 72 |
1+6 |
12 |
2.2 |
2.0/2.0 |
1.7±0.1 |
13.2 |
145 |
155 |
| 96 |
1+8 |
12 |
2.2 |
2.0/3.4 |
1.7±0.1 |
14.5 |
185 |
195 |
| 144 |
1+12 |
12 |
2.2 |
3.0/7.2 |
1.7±0.1 |
16.5 |
212 |
228 |
Tips: alle specificaties in de bovenstaande tabel zijn benaderende gegevens, voor meer details specificaties,
neem contact op met onze verkopers.
|
Vezeltype
|
Verzwakking
(+20℃)
|
Bandbreedte
|
Optische kabel afsnijgolflengte
|
|
@850nm
|
@1300nm
|
@1310nm
|
@1550nm
|
@850nm
|
@1300nm
|
| G.652 |
--- |
--- |
≤0.36dB/km |
≤0.22dB/km |
--- |
--- |
≤1260nm |
| G.655 |
--- |
--- |
≤0.40dB/km |
≤0.23dB/km |
--- |
--- |
≤1450nm |
| 50/125µm |
≤3.3dB/km |
≤1.2dB/km |
--- |
--- |
≥500MHz·km |
≥500MHz·km |
--- |
| 62.5/125µm |
≤3.5dB/km |
≤1.2dB/km |
--- |
--- |
≥200MHz·km |
≥500MHz·km |
---
|
Details foto's

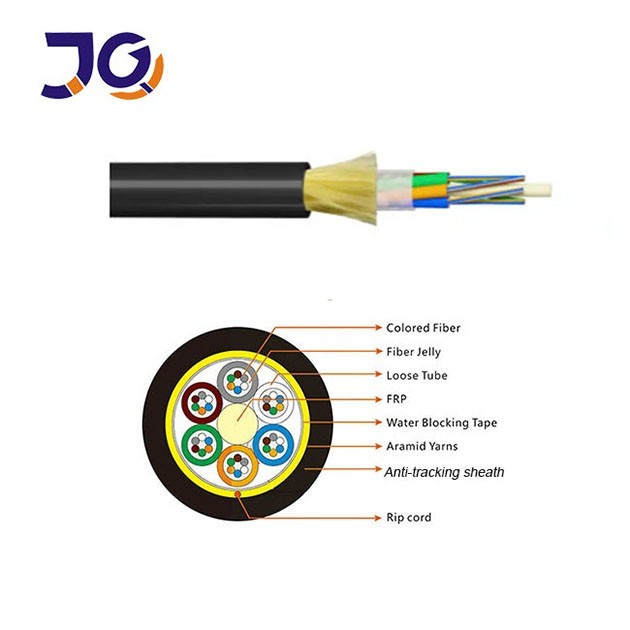

enkele mantel ADSS glasvezelkabel

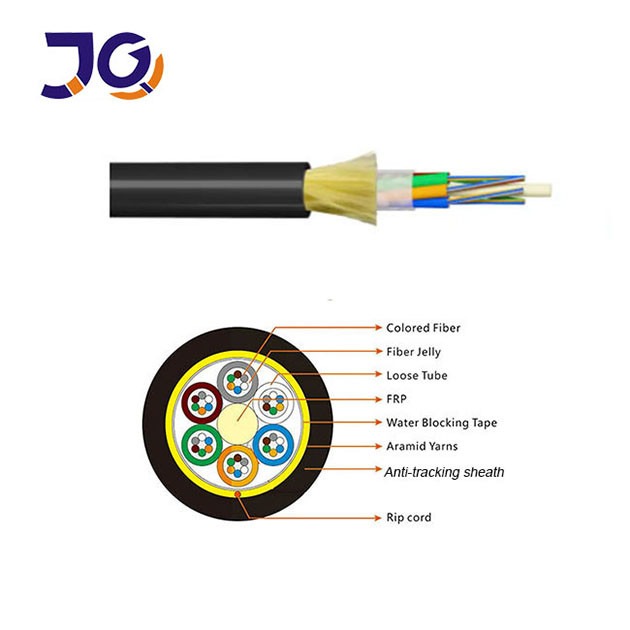

dubbele mantel ADSS glasvezelkabel
Verpakking:
FAQ
Bent u een fabrikant of een handelsonderneming
Wij zijn een directe fabriek met meer dan 10 jaar ervaring in de productie van glasvezelkabels, dropkabels, patchcords en accessoires. Onze fabriek is gevestigd in Guangzhou en we verwelkomen klantbezoeken
Hoe zorgt u voor kwaliteit
Kwaliteit komt op de eerste plaats. Elke vezel wordt strikt getest en geïnspecteerd vóór verzending. Na bevestiging van de offerte kunnen we gratis monsters aanbieden voor kwaliteitsgoedkeuring
Kan ik beginnen met een kleine bestelling
Ja, kleine en proefbestellingen worden geaccepteerd, vooral voor nieuwe projecten of steekproefevaluatie
Wat is de productietijd
Normaal gesproken 3 tot 7 werkdagen, afhankelijk van de bestelhoeveelheid. We verzenden snel na ontvangst van de betaling
Biedt u OEM of maatwerk aan
Ja, we kunnen uw logo afdrukken en ontwerpen aanpassen aan uw projectvereisten
Zijn de grondstoffen gecertificeerd
Ja, we gebruiken ISO9001 en RoHS gecertificeerde materialen om stabiele en betrouwbare prestaties te garanderen
