SM G652D 72 Core ADSS Glasvezelkabel 100 Span Single Jacket Aerial Self Supporting Outdoor

1 km
MOQ
SM G652D 72 Core ADSS Glasvezelkabel 100 Span Single Jacket Aerial Self Supporting Outdoor
Kenmerken Galerij Productomschrijving Verzoek om een Citaat
Kenmerken
Specificaties
Vezeltype: Enkele modus of multi -modus
Vezelselling: 72 kern
Kleur: Zwart
Lengte: 2 km of aangepaste lengte
Jas materiaal: PE/HDPE/MDPE/AT
Naam: 72-aderige ADSS optische vezelkabel
Krachtlid: FRP (indien nodig met PE) Glasgarens
Applicatie: Lucht, overhead/ directe begrafenis
Markeren:

SM G652D ADSS glasvezelkabel

,

72 kern luchtkabel

,

enkelvoudige buitenvezelkabel
Basis informatie
Plaats van herkomst: Kanton
Merknaam: JQ/OEM/Customize
Certificering: ISO9001 ROHS CE-EMC FCC SDOC
Modelnummer: ADSS-72B1
Betalen & Verzenden Algemene voorwaarden
Verpakking Details: Houten trommel
Levertijd: 5-8 werkdagen
Betalingscondities: L/C, T/T, Western Union
Productomschrijving

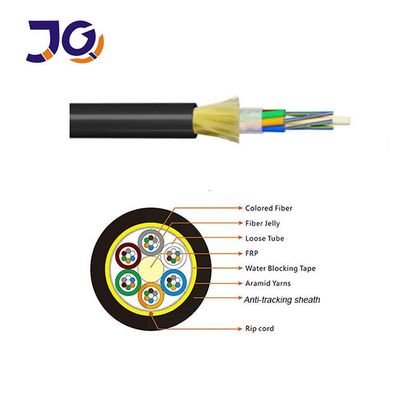

Buitenkabel SM G652D ADSS met 72 kernvezeloptische kabels



Beschrijving:
ADSS-kabel met 250 μm vezels in plastic buizen met een hoge modulus, gevuld met waterbestendige verbinding.bedekt met een PE-inwendige behuizing, aramidgarens voor versterking, en afgewerkt met PE- of AT-buitenste behuizing.



Kenmerken:

  • Uitstekende mechanische en temperatuurprestaties

  • Hydrolysebestendige losse buizen van hoge sterkte

  • Waterbestendig vulmiddel beschermt vezels

  • Flexibel en kraakbestendig ontwerp

  • FRP-centrale sterktelid

  • Volledig gevuld kabelkern voor waterdichte integriteit



Optische kenmerken

Artikel 2 Eenheid Specificatie
G652D
Modusvelddiameter 1310 nm Ik heb het gedaan. 9.2±0.4
1550 nm Ik heb het gedaan. 10.4±0.5
Bevestigingsdiameter Ik heb het gedaan. 124.8±0.7
Niet-circulaire bekleding % ≤0.7
Fout in de concentriciteit van de kernbekleding Ik heb het gedaan. ≤0.5
Belagingsdiameter Ik heb het gedaan. 245±5
Niet-circulaire coating % ≤6.0
Fout in de concentrisiteit van de bekleding-coating Ik heb het gedaan. ≤12
Kabel-afsluitingsgolflengte nm acc≤1260
Verzwakking (max.) 1310 nm dB/km ≤0.36
1550 nm dBkm ≤0.22

SM G652D 72 Core ADSS Glasvezelkabel 100 Span Single Jacket Aerial Self Supporting Outdoor 0

SM G652D 72 Core ADSS Glasvezelkabel 100 Span Single Jacket Aerial Self Supporting Outdoor 1

SM G652D 72 Core ADSS Glasvezelkabel 100 Span Single Jacket Aerial Self Supporting Outdoor 2



Technische gegevens



Spanning: 100 m



Type kabel



72-kern Single Jacket ADSS



structurele

Parameter



Centrale sterktecomponenten: FRP



Diameter: 2,1 mm



Loze buis (gevulde gelatine)



Buitendeurs:1.8mm



Inwendige behuizing PE



Dikte: 0,9 mm



Buitenste omhulsel PE



Dikte:1.8mm



Technische

Parameter



buitendiameter van Kabel



12.3 mm



oppervlakte van de doorsnede van de kabel



950,03 mm2



Vezelmodel



G.652D



Gewicht van de kabel



145 kg/km



Nominale treksterkte (RTS)



10 kn



Minimum toegestane spanning (MAT)



4 kn



EDS



3.2kn



E-module



12.1 kn/mm2



Coëfficiënt van thermische uitbreiding



1.9 10-6/°C



Cruss-weerstand



Langetermijn: 1100 n/100 mm



korte termijn:2200 n/100 mm



Vergunning gebogen straal



Langdurig (bij het rijden) 220 mm



Korte termijn (bij het leggen) 360 mm





Structuur en technische specificaties ADSS-SJ ((50-500m Span)



Refer.Buitenland

Diameter

(mm)



Refer.Gewicht

(kg/km)



Rec.DailyMax.

Werken

Spanning ((kN)



Maximaal

Toegestaan

Werken

Spanning

[kN]



Breuk

STringth

(kN)



Sterkte

Lid

CSA.

(kN/mm2)



Modulus van

Elastiek

CSA

kNmm2) [



Warmte

Uitbreiding

Coëfficiënt

(X10-6/K)



GeschiktSpan

Meters

ABICP



PE



AT







12.5



125



136



1.5



4



10



4.6



7.6



1.8



160



100



140



100



13.0



132



142



2.25



6



15



7.6



8.3



1.5



230



150



200



150



13.3



137



148



3.0



8



20



10.35



9.45



1.3



300



200



290



200



13.6



145



156



3.6



10



24



13.8



10.8



1.2



370



250



350



250



13.8



147



159



4.5



12



30



14.3



11.8



1.0



420



280



400



280



14.5



164



177



5.4



15



36



18.4



13.6



0.9



480



320



460



320



14.9



171



185



6.75



18



45



22.0



16.4



0.6



570



380



550



380



15.1



179



193



7.95



22



53



26.4



18.0



0.3



670



460



650



460



15.5



190



204



9.0



26



60?



32.2



19.1



0.1



750



530



750



510



Toepassing:

  • Geschikt voor installatie in de lucht

  • Werktemperatuur: -40°C tot +70°C

Verpakking:

  • Export houten trommel, standaardlengte 1 ̊4 km (aanpassingslengten beschikbaar)

  • Facultatieve kenmerken: bedrijfsnaam, gewicht, vezelsoort, kabellengte

  • Testrapport inbegrepen

Vragen:

  1. Fabrikant of handelaar?We zijn een fabrikant met 10 jaar ervaring in glasvezelkabels, dropkabels en patchcords.

  2. Kwaliteit?Alle vezels worden vóór levering getest.

  3. Kleine bestellingen?️ Geaccepteerd; we steunen nieuwe projecten.

  4. Leveringstijd?¢ Normaal gesproken 3 ¢7 werkdagen, afhankelijk van de hoeveelheid.

  5. OEM-service?¢ Beschikbaar; logo's kunnen worden afgedrukt en aangepaste ideeën kunnen worden ondersteund.
