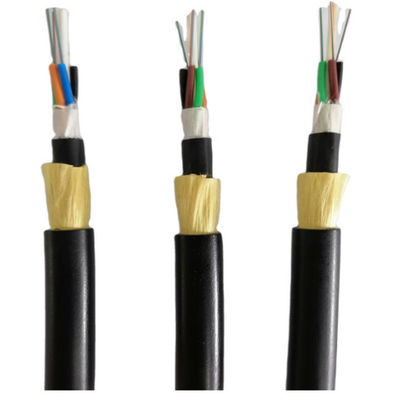

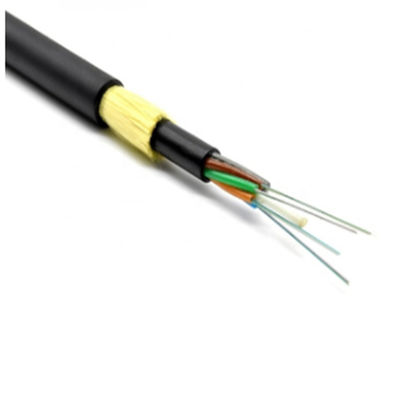

110kV SZ Stranded Loose Tube ADSS Fiber Cable , All Dielectric Fiber Optic Cable

110kV SZ liep de Losse Kabel van de Buisadss Vezel, Al Diëlektrische Vezel Optische Kabel vast

Contact nu

110kV SZ liep de Losse Kabel van de Buisadss Vezel, Al Diëlektrische Vezel Optische Kabel vast

Min. bestelaantal :	1kilometer	Verpakking Details :	houten trommel
Levertijd :	2-4work dag	Betalingscondities :	L/C, D/A, D/P, T/T, Western Union, MoneyGram
Levering vermogen :	80000kilometers

Plaats van herkomst:	China	Merknaam:	Jiqian/OEM
Certificering:	CE/ISO9001	Modelnummer:	ADSS

Gedetailleerde informatie
Type:	Vezel Optische Kabel	Kleur:	zwart
Schede:	PE	Vezeltellingen:	2-288
Plaats van herkomst:	Guangdong, China	Toepassing::	Openluchtantenne
Markeren:	SZ vastgelopen adss vezelkabel , de vezelkabel van 110kV adss , 110kV al diëlektrische vezel optische kabel

Productomschrijving

Eigenschappen:

lage transmissievermindering en verspreiding.

Het redelijke ontwerp, de nauwkeurige controle van bovenmatige lengte van vezels in de losse buis en het optimale aanleg van kabelnettenproces verstrekken de kabel uitstekende mechanische en milieueigenschappen.

De SZ-Vastgelopen, losse buisontwerp geïsoleerde vezels van installatie andenvironmental stijfheden.

Het water het blokkeren gel gevulde kernontwerp voorziet de kabel uitstekende waterdichte prestaties en de vochtbestendigheid, van kleinere grootte.

Uitstekende flexibiliteit.

wegens de niet-metalen structuur, is de kabel licht en gemakkelijk in het leggen en heeft een zeer sterke capaciteit van anti-elektromagnetische storing.

De kabel is zeer geschikt voor zelfstandige installatiewijze en heeft een sterkte met grote trekspanning samen met een krachtig ruw-milieu overlevend vermogen.

Afmetingen van Kabelbouw




Vezeltelling




Structuur


Vezels per buis


Losse buisdiameter (mm)


CSM
diameter/stootkussendiameter (mm)

			Nominale Dikte van buitenjasje
(mm)


De Hoogte van de kabeldiameter (mm)


Kabelgewicht (kg/km)



			4
			1+6
			4
			1.9±0.1
			2.0/2.0
			1.6
			9.5±0.2
			80


			6
			1+6
			6
			2.0±0.1
			2.0/2.0
			1.6
			9.8±0.2
			80


			8
			1+6
			4
			1.9±0.1
			2.0/2.0
			1.6
			9.8±0.2
			80


			12
			1+6
			6
			2.1±0.2
			2.0/2.0
			1.6
			9.8±0.2
			80


			24
			1+6
			6
			2.1±0.2
			2.0/2.0
			1.6
			9.8±0.2
			80


			36
			1+6
			12
			2.1±0.2
			2.0/2.0
			1.6
			10.0±0.2
			85


			48
			1+6
			12
			2.1±0.2
			2.0/2.0
			1.6
			10.0±0.2
			85


			72
			1+6
			12
			2.1±0.2
			2.0/2.0
			1.6
			10.0±0.3
			85


			96
			1+8
			12
			2.1±0.2
			2.0/3.4
			1.7
			11.8±0.3
			123


			144
			1+12
			12
			2.1±0.2
			3.0/6.2
			1.7
			14.5±0.5
			175


Vezeleigenschappen

De eigenschappen van enige wijze optische vezel (itu-t Rec. G.652D)

Parameter	Specificatie
Vezeltype	Enige wijze
Vezelmateriaal	Gesmeerd kiezelzuur
Verminderingscoëfficiënt @1310nm @1383nm @1550nm @1625nm	≤0.36dB/km ≤0.32dB/km ≤0.22dB/km ≤0.30dB/km
Puntdiscontinuïteit	≤0.05dB
Kabel afgesneden golflengte	≤1260nm
Nul-verspreiding golflengte	1300~1324nm
Nul-verspreiding helling	≤0.093 ps/(NM ² .km)
Chromatische verspreiding @1288~1339nm @1271~1360nm @1550nm @1625nm	≤3.5 ps/(NM. km) ≤5.3 ps/(NM. km) ≤18 ps/(NM. km) ≤22 ps/(NM. km)
PMDQ (Kwadratuur average*)	≤0.2 ps/km ½
De diameter @1310nm van het wijzegebied	9.2±0.4um
Kern/Beklede concentriciteitsfout	≤0.5um
Bekledingsdiameter	125.0±0.7um
Bekledings niet-cirkelvormigheid	≤1.0%
Primaire deklaagdiameter	245±10um
Het niveau van de bewijstest	kpsi 100 (=0.69 Gpa), 1%
Temperatuurafhankelijkheid	≤0.1dB/km
Toelaatbare Verbrijzelingsweerstand	2200N/100mm

Kenmerk van Optische Kabel

Kabel buigende straal: 10 x kabeldiameter (tijdens verrichting)

20 x kabeldiameter (tijdens installatie)

Temperatuurwaaier

Werkende temperatuurwaaier	-20℃ aan +60℃
Opslag/Vervoertemperatuurwaaier	-40℃ aan +60℃
De waaier van de installatietemperatuur	-20℃ aan +60℃

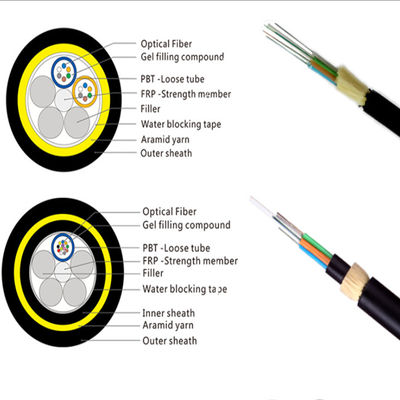

Beschrijving:

Het losse buisontwerp, niet-metalen centraal die sterktelid, SZ liep kern vast met gel wordt gevuld, aramid lid van de yam het hulpsterkte, buitendiePE schede (anti-Volgt schede voor voltages boven 110kV wordt gebruikt)
