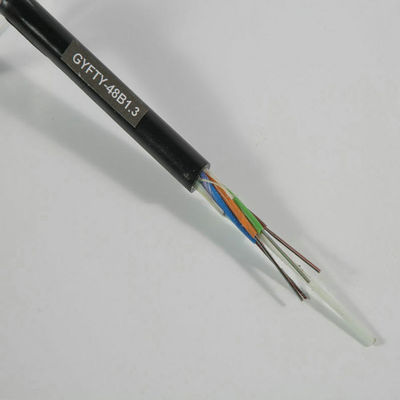

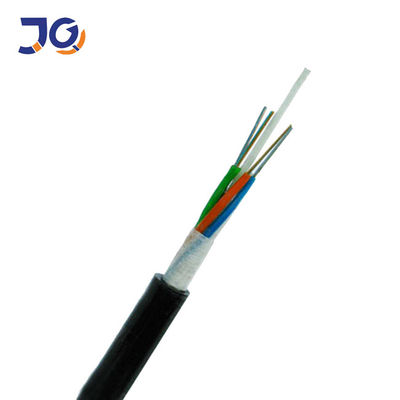

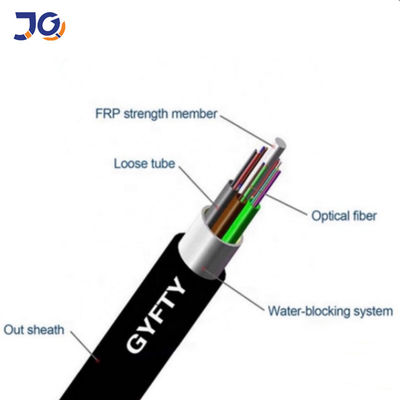

vullende samenstelling. Een Vezel versterkte Plastiek (FRP) de plaats bepaalt van in het centrum van kern als niet-metalen sterktelid. De buizen (en de vullers) zijn vastgelopen rond het sterktelid in een compacte en cirkelkern. Na de kabel wordt de kern gevuld met het vullen
de samenstelling om het tegen watertoegang te beschermen, wordt de kabel voltooid met een PE schede.
|
Vezeltelling |
Structuur |
Vezels per buis |
Losse buisdiameter (mm) |
CSM diameter/stootkussendiameter (mm) |
Nominale Dikte van buitenjasje (mm) |
De Hoogte van de kabeldiameter (mm) |
Kabelgewicht (kg/km) |
| 4 | 1+5 | 4 | 1.8±0.1 | 1.4/1.4 | 1.6 | 8.6±0.2 | 60 |
| 6 | 1+5 | 6 | 1.85±0.1 | 1.4/1.4 | 1.6 | 8.6±0.2 | 60 |
| 8 | 1+5 | 8 | 1.9±0.1 | 1.4/1.4 | 1.6 | 8.6±0.2 | 60 |
| 12 | 1+5 | 6 | 1.85±0.1 | 1.4/1.4 | 1.6 | 8.6±0.2 | 60 |
| 24 | 1+5 | 6 | 1.85±0.3 | 1.4/1.4 | 1.6 | 8.8±0.2 | 65 |
| 36 | 1+5 | 12 | 1.95±0.1 | 1.5/1.5 | 1.6 | 9.0±0.2 | 65 |
| 48 | 1+5 | 12 | 1.95±0.1 | 1.5/1.5 | 1.6 | 9.0±0.2 | 65 |
| 72 | 1+6 | 12 | 1.95±0.1 | 2.0/2.0 | 1.6 | 9.5 | 75 |
| 96 | 1+8 | 12 | 1.95±0.1 | 1.6/3.2 | 1.6 | 11.0 | 103 |
| 144 | 1+12 | 12 | 1.95±0.1 | 2.2/6.4 | 1.8 | 13.8 | 160 |
| Punt | Eenheid | Specificatie | |
| Vezeltype | G.652D | ||
|
De diameter van het wijzegebied |
1310nm | mm | 9.2±0.4 |
| 1550nm | mm | 10.4±0.8 | |
| Bekledingsdiameter | mm | 125.0±1 | |
| Bekledings niet-cirkelvormigheid | % | £1.0 | |
| Kern/bekledingsconcentriciteitsfout | mm | £0.5 | |
| Deklaagdiameter | mm | 245±5 | |
| Deklaag niet-cirkelvormigheid | % | £6.0 | |
| Het met een laag bedekken/bekledingsconcentriciteitsfout | mm | £12.0 | |
| Kabel afgesneden golflengte | NM | £1260 | |
|
Verminderingscoëfficiënt |
1310nm | dB/km | £0.36 |
| 1550nm | dB/km | £0.22 | |
| Het niveau van de bewijsspanning | kpsi | ≥100 | |
Temperatuurwaaier
| Werkende temperatuurwaaier | -40℃ aan +60℃ |
| Opslag/Vervoertemperatuurwaaier | -50℃ aan +70℃ |
| De waaier van de installatietemperatuur | -30℃ aan +50℃ |
Toepassing:
Telecommunicatie over lange afstand, LAN op gebied met hoog voltage of toegang tot telecommunicatienetwerk
Vooral voor machtstransmissiesysteem. bovenmatige dondergebieden en hoge elektromagnetische interferentie.
Voordelen:
Lage verspreiding en vermindering.
Het juiste ontwerp, de nauwkeurige controle voor vezel bovenmatige lengte en het verschillende het vastlopen proces maken de kabel uitstekende mechanisch en
milieukenmerken.
Anti-elektromagnetismecapaciteit.
Kleine kabeldiameter, licht kabelgewicht, gemakkelijk te installeren om.
Verpakking

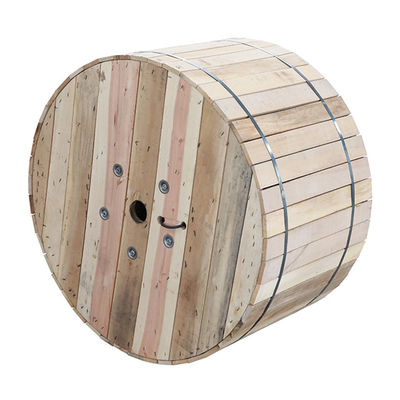

Elke enige lengte van kabel zal op Uitgerookte Houten Trommel worden gewonden geschikt voor verzending over lange afstand.
Behandeld door plastic bufferblad.
Verzegeld door sterke houten latten.
Minstens 1 m van binneneind van kabel zal voor het testen worden gereserveerd.
