OEM 144 Lucht de Vezel Optische Kabel van de Kern Openluchtbuis GYFTY
Contact Persoon : Philip
Telefoonnummer : +8613422342788
Whatsapp : +8613422342788

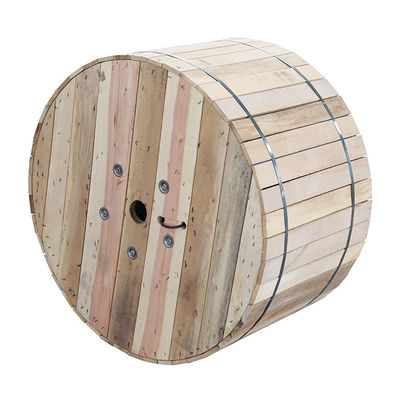

| Min. bestelaantal : | 6km | Verpakking Details : | Houten Trommel |
|---|---|---|---|
| Levertijd : | 10 dagen, het hangt af van de bestelhoeveelheid | Betalingscondities : | L/C, T/T, Western Union, Alipay |
| Levering vermogen : | 5000KM per maand |
| Merknaam: | JQ/HAISO | Certificering: | ISO 9001/CE/ROHS/FCC |
|---|---|---|---|
| Modelnummer: | ADSS-24B1/12B1 |
|
Gedetailleerde informatie |
|||
| Plaats van herkomst: | Guangzhou, China | Kabel merk: | JQ |
|---|---|---|---|
| Aantal dirigent: | ≥ 10 | Fabrikant: | Ja |
| Sollicitatie: | overhead | Buitenmantel: | PE |
| Aantal vezels: | 2-288 | Opslag- en gebruikstemperatuur: | -40℃ tot +70℃. |
| schede uit: | PE/AT | ||
| Hoog licht: | 48 de Optische Kabel van de Kernenadss Vezel,ADSS-Vezel Optische Kabel 100m |
||
Productomschrijving
Zelfstandige Luchtadss-Vezel Optische Kabel 12 /24/48-kernenspanwijdte 100m
productdesctirption
ADSS-de kabel wordt gemaakt van niet-metalen materieel en zelfstandig met de luchtlijn van de machtstransmissie. Het materiaal van de spanningsweerstand is aramid garen met hoge elasticiteitsmodules. En het optimaliseren van structuur kan het gewicht van de kabel en zijn mechanisch en fysische eigenschappen geschikt opstellen en de lading op de toren minimaliseren. Losse gevulde buisbouw, buizengelei, elementen (buizen en vullerstaven) en water blokkerend die garen op rond niet-metalen centraal die sterktelid wordt, polyestergarens worden gebruikt gelegd om de kabelkern, water blokkerende die band in de lengte te binden rond de kabelkern wordt verpakt, thenaramid versterkt garen en PE buitenschede.
Kenmerken
· Kan worden geïnstalleerd zonder de macht af te sluiten
· Uitstekend BIJ prestaties, kan het maximum aanleidinggevend op het werkende punt van BIJ schede 25kV bereiken
· Lichtgewicht en kleine diameter die de lading verminderen die door ijs en wind wordt veroorzaakt en de lading op torens
en backprops
· De grote spanwijdtelengten en de grootste spanwijdte zijn meer dan 1000m
· Goede prestaties van treksterkte en temperatuur
· De ontwerplevensduur is 30 jaar
·Toepassing
Het daadwerkelijke statuut van luchtmachtslijnen wordt genomen in volledige overweging wanneer ADSS-de kabel wordt ontworpen. Voor luchtmachtslijnen onder 110kV, PE wordt de buitenschede toegepast. VOOR macht wordt de lijnen gelijk aan of over 110kV, BIJ buitenschede toegepast. Wijd ontwerp van aramidhoeveelheid en het vastlopen van proces kan de vraag op diverse spanwijdten tevredenstellen.
·Normen
ADSS-de kabel voldoet aan Standaardieee P 1222 evenals CEI 60794-1.
ADSS detailleren beelden showes:

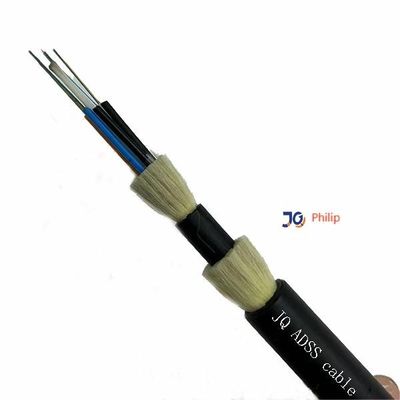

enig jasje ADSS

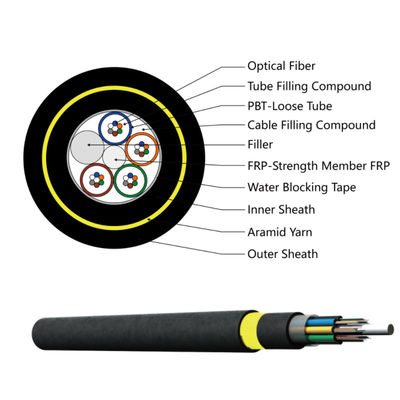

dubbele jasjes ADSS
ADSS-gegevensbladen
Structuur en Technische Beschrijvingen adss-SJ (50150M)
| Ref. Buiten Diameter (mm) | Ref.-Gewicht (kg/km) | Rec. Dagelijks Max. | Max Allowable Het werk Spanning (kN) | Onderbreking | Sterkte | Modulus van | Hitte | Geschikte Spanwijdte Meter | ||||
| PE Jasje | BIJ Jasje | A | B | C | D | |||||||
| 11 | 110 | 120 | 1.0 | 2.5 | 8 | 3.0 | 6.6 | 2.1 | 120 | 80 | 100 | 80 |
| 11.5 | 115 | 125 | 1.5 | 4 | 10 | 4.5 | 7.3 | 1.8 | 180 | 120 | 150 | 120 |
| 12 | 120 | 130 | 2.5 | 6 | 15 | 7.5 | 8.3 | 1.5 | 250 | 150 | 290 | 150 |
Structuur en Technische Beschrijvingen adss-DJ (50750M)
| Ref. Buiten Diameter (mm) | Ref.-Gewicht (kg/km) | Rec. Dagelijks Max. (kN) | Max Allowable Het werk Spanning (kN) | Onderbreking | Sterkte | Modulus van | Hitte | Geschikte Spanwijdte Meter | ||||
| PE Jasje | BIJ Jasje | A | B | C | D | |||||||
| 12.5 | 125 | 136 | 1.5 | 4 | 10 | 4.6 | 7.6 | 1.8 | 160 | 100 | 140 | 100 |
| 13.0 | 132 | 142 | 2.25 | 6 | 15 | 7.6 | 8.3 | 1.5 | 230 | 150 | 200 | 150 |
| 13.3 | 137 | 148 | 3.0 | 8 | 20 | 10.35 | 9.45 | 1.3 | 300 | 200 | 290 | 200 |
| 13.6 | 145 | 156 | 3.6 | 10 | 24 | 13.8 | 10.8 | 1.2 | 370 | 250 | 350 | 250 |
| 13.8 | 147 | 159 | 4.5 | 12 | 30 | 14.3 | 11.8 | 1.0 | 420 | 280 | 400 | 280 |
| 14.5 | 164 | 177 | 5.4 | 15 | 36 | 18.4 | 13.6 | 0,9 | 480 | 320 | 460 | 320 |
| 14.9 | 171 | 185 | 6.75 | 18 | 45 | 22.0 | 16.4 | 0,6 | 570 | 380 | 550 | 380 |
| 15.1 | 179 | 193 | 7.95 | 22 | 53 | 26.4 | 18.0 | 0,3 | 670 | 460 | 650 | 460 |
| 15.5 | 190 | 204 | 9.0 | 26 | 60 | 32.2 | 19.1 | 0,1 | 750 | 530 | 750 | 510 |
Optisch kenmerk
Vezeltype | Vermindering | Bandbreedte | Numerieke opening | Optische kabel afgesneden golflengte | ||||
|---|---|---|---|---|---|---|---|---|
@850nm | @1300nm | @1310nm | @1550nm | @850nm | @1300nm | |||
| G.652 | - | - | ≤0.36dB/km | ≤0.22dB/km | - | - | - | ≤1260nm |
| G.655 | - | - | ≤0.40dB/km | ≤0.23dB/km | - | - | - | ≤1450nm |
| 50/125µm | ≤3.3dB/km | ≤1.2dB/km | - | - | ≥500MHz·km | ≥500MHz·km | 0.200±0.015 Na | - |
| 62.5/125µm | ≤3.5dB/km | ≤1.2dB/km | - | - | ≥200MHz·km | ≥500MHz·km | 0.275±0.015 Na | - |
FAQ
1. Tradning u bedrijf of fabrikant?
Wij zijn de fabrikant met de ervaring van 10 jaar, zijn wij gespecialiseerd in onderzoek, ontwikkeling en productie
voor vezel optische kabel, dalingskabel en wegkoord ect. Onze fabriek is in Guangzhou-stad, onthaal om ons te bezoeken!
2. Ongeveer de kwaliteit?
Wij zullen levering vóór testten elke vezels wanneer gebeëindigde productie.
Na prijsbevestiging, kunt u voor vrije steekproeven vereisen om onze kwaliteit te controleren.
3. Kunt u kleine orde goedkeuren?
Ja, is de kleine orde beschikbaar. Wij steunen nieuw project van onze klanten, aangezien wij weten de zaken altijd van kleine orde zijn.
4. Wat is uw levertijd?
Gewoonlijk ongeveer werkdagen 3-7days, hangt het hoofdzakelijk in bestelling af hoeveelheid.
Maar pls wordt verzekerd dat wij zo vlug mogelijk uw goederen na uw betaling zullen schikken.
Toepassing: Zelfstandige overheadkosten
