Productomschrijving

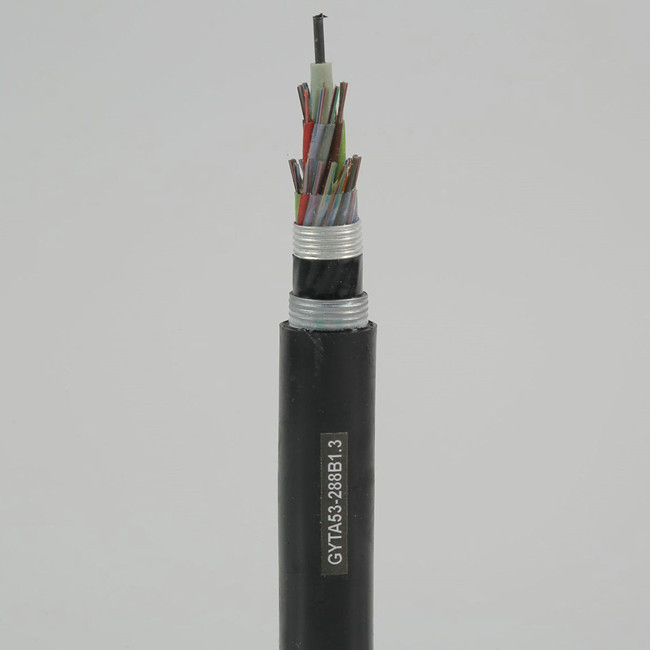

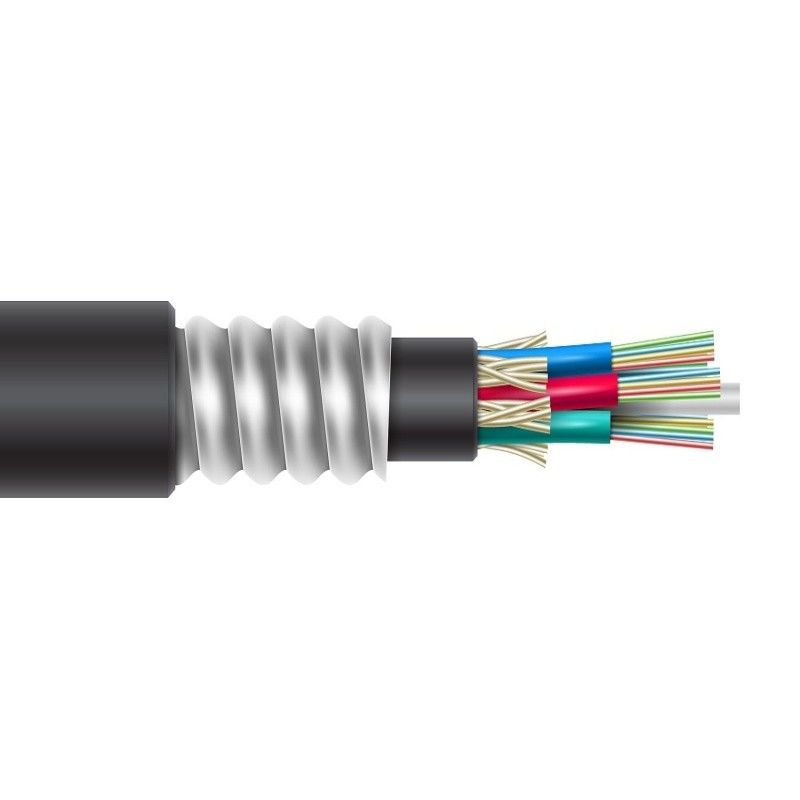

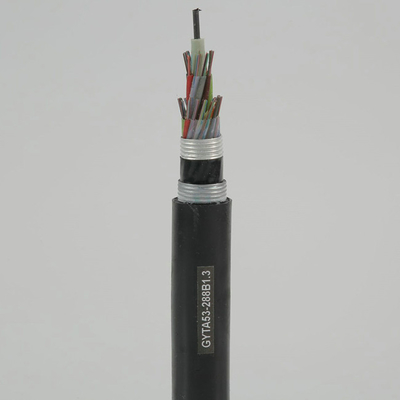

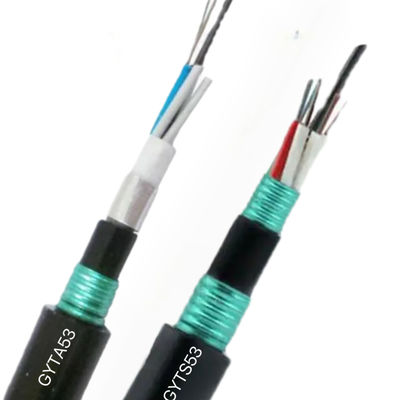

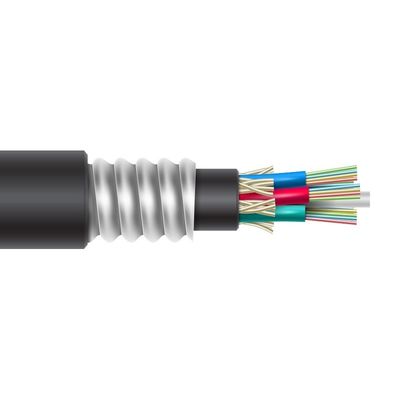

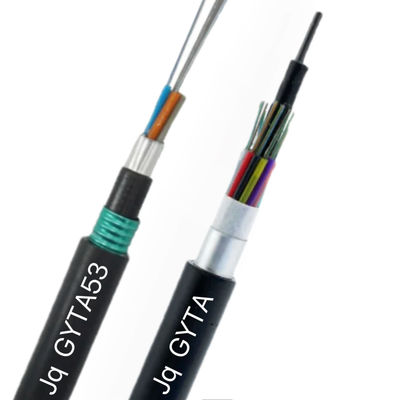

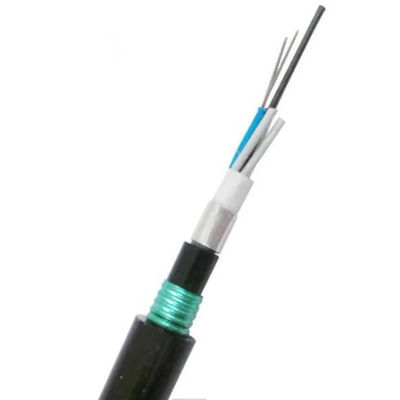

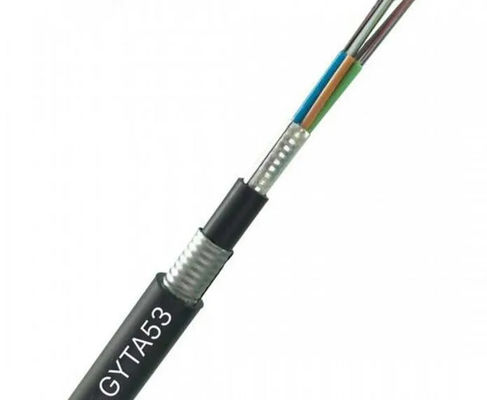

2- 288 Kernvochtbestendige stalen band gepantserd GYTA53 Glasvezel kabel voor ondergrondse
Kenmerken:
De in punt 2B001.c. bedoelde "technische apparatuur" bevat:
Dubbele jas, dubbel gepantserd;
Voor bescherming tegen knaagdieren en rechtstreeks begraven;
UV- en vochtbestendig ontwerp
Toepassing:
ruggengraat voor spraak- of datakommunicatie tussen gebouwen.
Parameter van de vezels:
| Artikel 1 |
Eenheid |
Specificatie |
| Vlakken |
G.652D |
|
Diameter van het modusveld
|
1310 nm |
mm |
9.2±0.4 |
| 1550 nm |
mm |
10.4±0.8 |
| Diameter van de bekleding |
mm |
125.0±1 |
| Niet-circulaire bekleding |
% |
≤ 1.0 |
| Fout van concentrisiteit van kern/bekleding |
mm |
≤ 0.5 |
| Diameter van de coating |
mm |
245 ± 5 |
| Niet-circulaire coating |
% |
≤ 6.0 |
| Fout van concentrisiteit van de coating/bekleding |
mm |
≤ 12.0 |
| Kabel-afsnijgolflengte |
nm |
≤ 1260 |
|
Verminderingscoëfficient
|
1310 nm |
dB/km |
0.36 |
| 1550 nm |
dB/km |
≤ 0.22 |
| Bewijsspanningsniveau |
KPSI |
≥ 100 |
Afmetingen van kabelconstructies
|
Vezelgetal
|
Structuur
|
Fiberen per buis
|
Loze buisdiameter (mm)
|
CSM
diameter/paddiameter (mm)
|
Nominale dikte van de buitenste jas
(mm)
|
Kabeldiameter/hoogte (mm)
|
Kabelgewicht (kg/km)
|
| 4 |
1 + 5 |
4 |
1.8±0.1 |
1.4/1.4 |
1.4 |
8.5±0.3 |
75 |
| 6 |
1 + 5 |
6 |
1.85±0.1 |
1.4/1.4 |
1.4 |
8.5±0.3 |
75 |
| 8 |
1 + 5 |
8 |
1.9±0.1 |
1.4/1.4 |
1.4 |
8.5±0.3 |
75 |
| 12 |
1 + 5 |
6 |
1.85±0.1 |
1.4/1.4 |
1.4 |
8.5±0.3 |
75 |
| 24 |
1 + 5 |
6 |
1.85±0.1 |
1.4/1.4 |
1.4 |
8.5±0.3 |
75 |
| 36 |
1+6 |
12 |
1.95 ± 0.1 |
1.5/1.5 |
1.6 |
8.8±0.3 |
85 |
| 48 |
1 + 5 |
12 |
1.95 ± 0.1 |
1.5/1.5 |
1.6 |
9.3±0.3 |
90 |
| 60 |
1 + 5 |
12 |
1.95 ± 0.1 |
1.6/1.6 |
1.6 |
9.3±0.3 |
90 |
| 72 |
1+6 |
12 |
1.95 ± 0.1 |
2.0/2.0 |
1.6 |
9.6±0.3 |
95 |
| 96 |
1+8 |
12 |
1.95 ± 0.1 |
1.4/3.2 |
1.6 |
11.5±0.3 |
120 |
| 144 |
1+12 |
12 |
1.95 ± 0.1 |
2.0/5.7 |
1.8 |
14.2±0.3 |
185 |
| 216 |
1+6+12 |
12 |
1.95 ± 0.1 |
2.0/2.0 |
1.8 |
14.5±0.3 |
200 |
| 288 |
1+9+15 |
12 |
1.95 ± 0.1 |
2.0/3.7 |
1.8 |
16.2±0.3 |
240 |
|
Wij produceren en testen kabels die voldoen aan de volgende standaard:
| Mechanische prestaties |
| Maximale spanningsprestaties |
IEC 60794 ¥1-2-E |
| Max. Operatie Spanning |
IEC 60794 ¥1-2-E1 |
| Verminkte test |
IEC 6079 ¥1-2-E3 |
| Impactproef |
IEC 60794 ¥1-2-E4 |
| Herhaaldelijk buigen |
IEC 60794 ¥1-2-E6 |
| Torsietest |
IEC 60794 ¥1-2-E7 |
| Kabelbuiging |
IEC 60794 ¥1-2-E11A |
| Verminderingscoëfficient |
ITU-T G.652 |
| Structurele test |
IEC-60793-1-20 |
| Milieuprestaties |
| Temperatuurcyclus |
IEC 60794 ¥1-2-F1 |
| Waterpenetratie |
IEC 60794-12-F5B |
| Inlevering van samengestelde stroom |
IEC 60794-1-E14
|

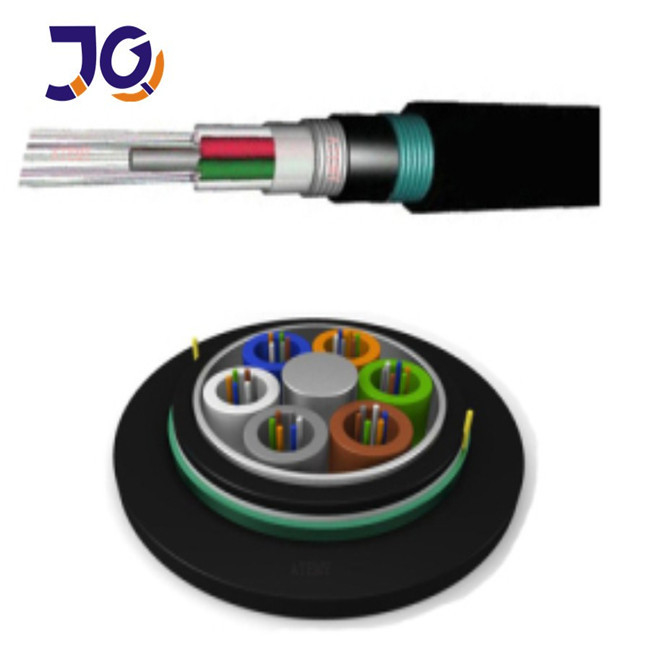

Kabelstructuur
Verpakking

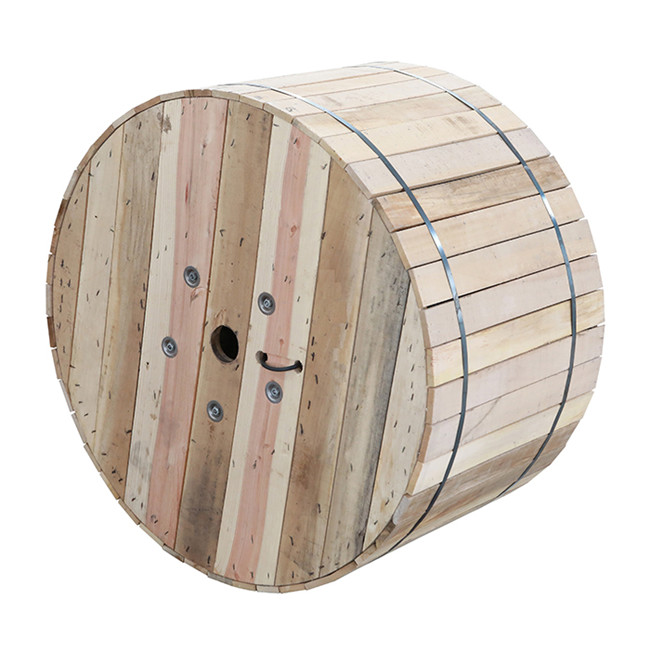

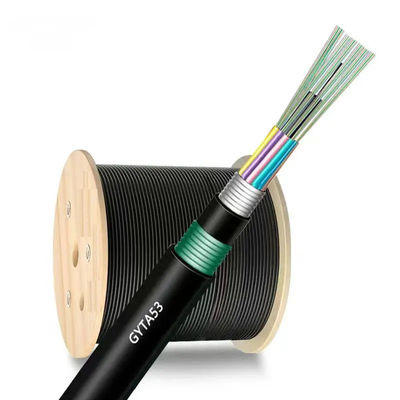

1/2/3/4km of aangepaste lengte export houten trommel
Veelgestelde vragen
1Bent u een handelsonderneming of een fabrikant?
We zijn de fabrikant met 10 jaar ervaring, we zijn gespecialiseerd in onderzoek, ontwikkeling en productie
Onze fabriek is in Guangzhou, welkom om ons te bezoeken.
2Over de kwaliteit?
We zullen elke vezel testen als de productie is afgerond.
Na prijsbevestiging kunt u gratis monsters vragen om onze kwaliteit te controleren.
3Kan je kleine bestellingen accepteren?
Ja, kleine bestelling is beschikbaar. We ondersteunen nieuw project van onze klanten, omdat we weten dat zaken altijd van kleine bestelling.
4Wat is uw levertijd?
Meestal ongeveer 3-7 werkdagen, het hangt vooral af van de bestelhoeveelheid.
Maar wees gerust dat we uw goederen zo snel mogelijk na betaling regelen.
5Kun je de OEM-service accepteren?
Ja, we verwelkomen de OEM service. We kunnen uw logo op het product afdrukken. Elk idee van u is beschikbaar.
