Productomschrijving

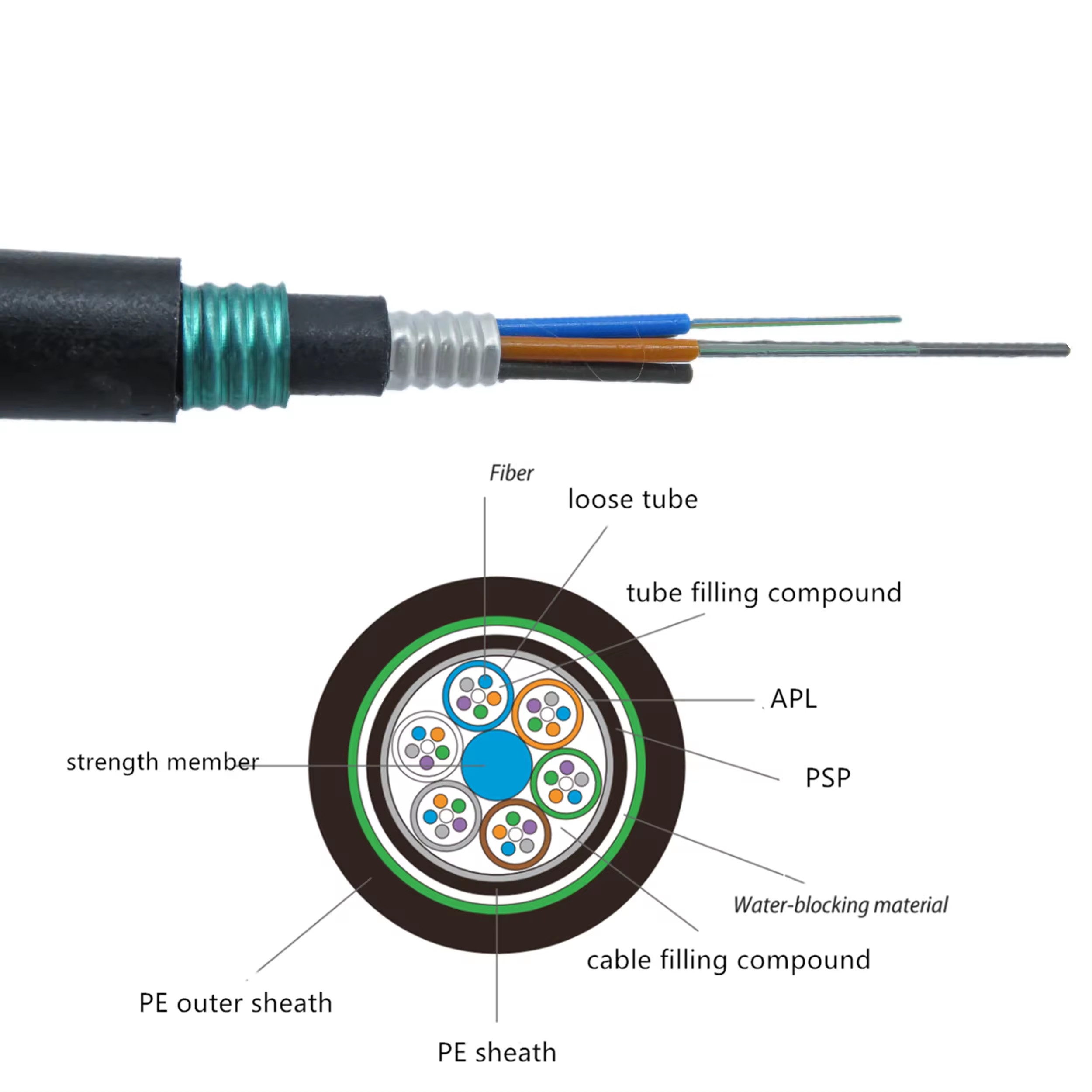

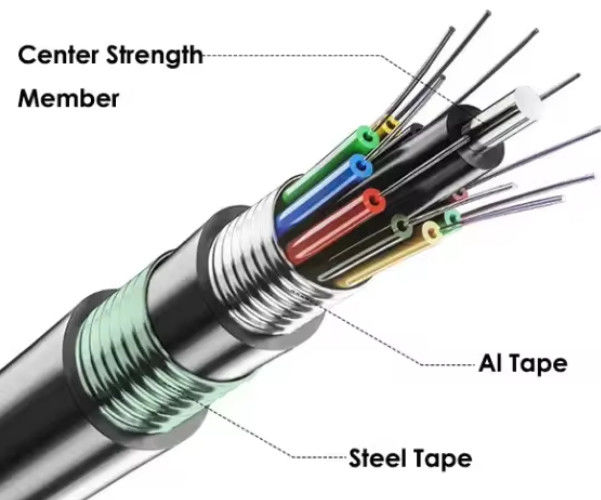

De GYTA53-kabel wordt geconstrueerd door een 250 μm vezel in een losse buis van een hoogmodulair materiaal gevuld met een waterwerende verbinding te plaatsen.Voor sommige kernenDe losse buis (en het vultouw) wordt om de middelste versterkende kern heen gedraaid tot een compacte en ronde kern.en het gat in de kern wordt gevuld met een water blokkerende vulmiddelNadat de met kunststof beklede aluminiumstrook (APL) in de lengtelijn is gewikkeld, wordt een polyethyleen binnenste behuizing geëxtrudeerd.en de dubbel gecoate kunststofstrook (PSP) in de lengte wordt ingewikkeld en in een polyethyleen omhulsel wordt geëxtrudeerd om een kabel te vormen.
Toepassingen:
Toepasbaar op campusgebouwen in de verbinding, het langeafstandsnetwerk, het hoofdlijnensysteem, de lokale lus of het filiaalnetwerk, ernstige vochtige buitenomgeving, temperatuurveranderingen in de omgeving.
Parameter van de vezels:
| Artikel 1 |
Eenheid |
Specificatie |
| Vlakken |
G.652D |
|
Diameter van het modusveld
|
1310 nm |
mm |
9.2±0.4 |
| 1550 nm |
mm |
10.4±0.8 |
| Diameter van de bekleding |
mm |
125.0±1 |
| Niet-circulaire bekleding |
% |
≤ 1.0 |
| Fout van concentrisiteit van kern/bekleding |
mm |
≤ 0.5 |
| Diameter van de coating |
mm |
245 ± 5 |
| Niet-circulaire coating |
% |
≤ 6.0 |
| Fout van concentrisiteit van de coating/bekleding |
mm |
≤ 12.0 |
| Kabel-afsnijgolflengte |
nm |
≤ 1260 |
|
Verminderingscoëfficient
|
1310 nm |
dB/km |
0.36 |
| 1550 nm |
dB/km |
≤ 0.22 |
| Bewijsspanningsniveau |
KPSI |
≥ 100 |
Afmetingen van kabelconstructies
|
Vezelgetal
|
Structuur
|
Fiberen per buis
|
Loze buisdiameter (mm)
|
CSM
diameter/paddiameter (mm)
|
Nominale dikte van de buitenste jas
(mm)
|
Kabeldiameter/hoogte (mm)
|
Kabelgewicht (kg/km)
|
| 4 |
1 + 5 |
4 |
1.8±0.1 |
1.4/1.4 |
1.4 |
8.5±0.3 |
75 |
| 6 |
1 + 5 |
6 |
1.85±0.1 |
1.4/1.4 |
1.4 |
8.5±0.3 |
75 |
| 8 |
1 + 5 |
8 |
1.9±0.1 |
1.4/1.4 |
1.4 |
8.5±0.3 |
75 |
| 12 |
1 + 5 |
6 |
1.85±0.1 |
1.4/1.4 |
1.4 |
8.5±0.3 |
75 |
| 24 |
1 + 5 |
6 |
1.85±0.1 |
1.4/1.4 |
1.4 |
8.5±0.3 |
75 |
| 36 |
1+6 |
12 |
1.95 ± 0.1 |
1.5/1.5 |
1.6 |
8.8±0.3 |
85 |
| 48 |
1 + 5 |
12 |
1.95 ± 0.1 |
1.5/1.5 |
1.6 |
9.3±0.3 |
90 |
| 60 |
1 + 5 |
12 |
1.95 ± 0.1 |
1.6/1.6 |
1.6 |
9.3±0.3 |
90 |
| 72 |
1+6 |
12 |
1.95 ± 0.1 |
2.0/2.0 |
1.6 |
9.6±0.3 |
95 |
| 96 |
1+8 |
12 |
1.95 ± 0.1 |
1.4/3.2 |
1.6 |
11.5±0.3 |
120 |
| 144 |
1+12 |
12 |
1.95 ± 0.1 |
2.0/5.7 |
1.8 |
14.2±0.3 |
185 |
| 216 |
1+6+12 |
12 |
1.95 ± 0.1 |
2.0/2.0 |
1.8 |
14.5±0.3 |
200 |
| 288 |
1+9+15 |
12 |
1.95 ± 0.1 |
2.0/3.7 |
1.8 |
16.2±0.3 |
240 |
|
Wij produceren en testen kabels die voldoen aan de volgende standaard:
| Mechanische prestaties |
| Maximale spanningsprestaties |
IEC 60794 ¥1-2-E |
| Max. Operatie Spanning |
IEC 60794 ¥1-2-E1 |
| Verminkte test |
IEC 6079 ¥1-2-E3 |
| Impactproef |
IEC 60794 ¥1-2-E4 |
| Herhaaldelijk buigen |
IEC 60794 ¥1-2-E6 |
| Torsietest |
IEC 60794 ¥1-2-E7 |
| Kabelbuiging |
IEC 60794 ¥1-2-E11A |
| Verminderingscoëfficient |
ITU-T G.652 |
| Structurele test |
IEC-60793-1-20 |
| Milieuprestaties |
| Temperatuurcyclus |
IEC 60794 ¥1-2-F1 |
| Waterpenetratie |
IEC 60794-12-F5B |
| Inlevering van samengestelde stroom |
IEC 60794-1-E14
|
Verpakking

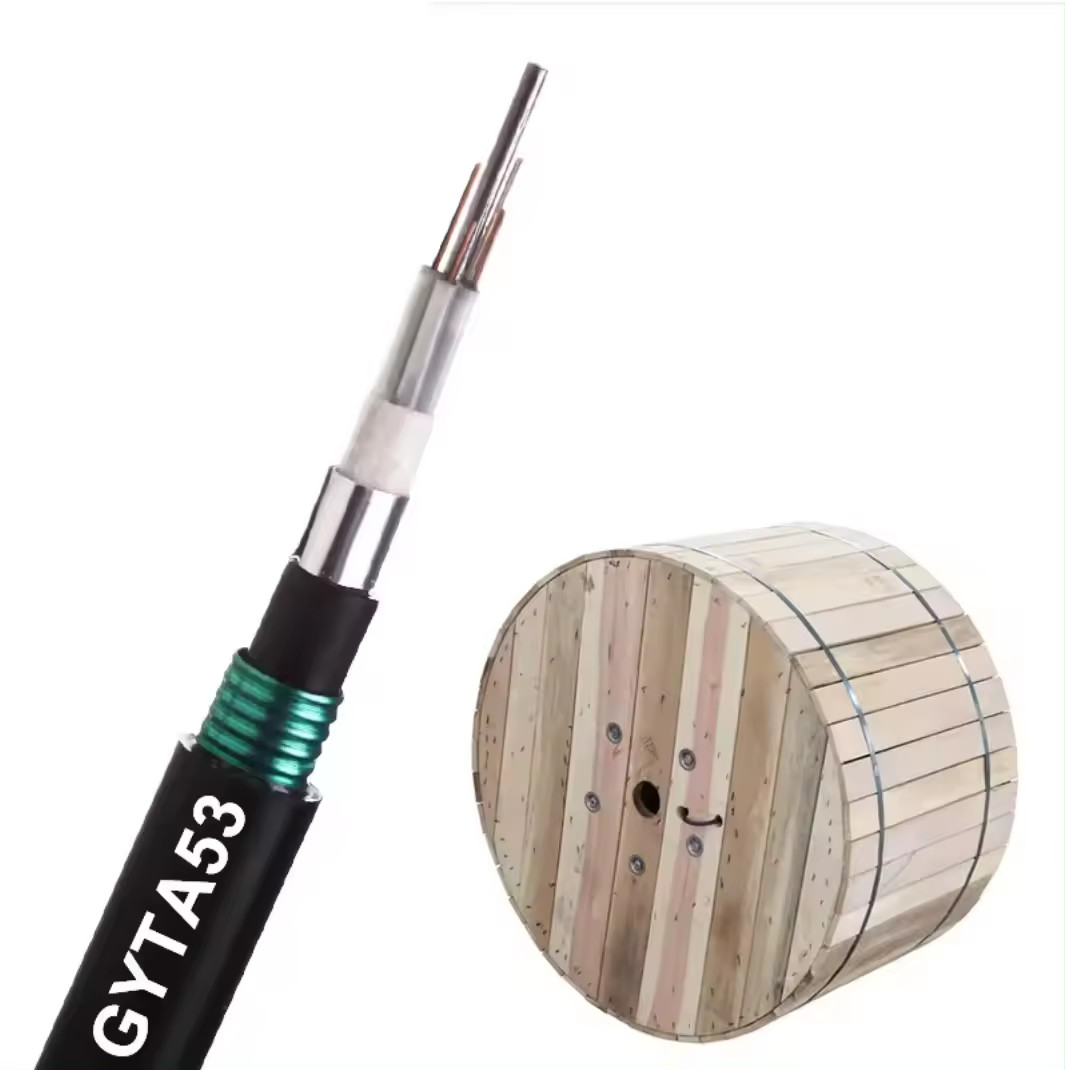

1/2/3/4 km of aangepaste lengte export houten trommel.
Aflevering
Voor grote bestellingen: over zee (LCL of FCL)
Voor kleine bestellingen: per zee (LCL), per lucht of per koeriersdienst ((DHL,UPS,TNT.....)
Compagnie:
1Guangzhou jiqian fiber optic cable co., ltd is een high-tech bedrijfsgroep die zich bezighoudt met onderzoek, productie, verkoop van communicatieproducten met onze import- en exportrechten.
2Ons bedrijf is een professionele fabrikant van glasvezelkabel voor 10 jaar, met ISO9001, FCC, ROHS en CE certificaten.
Certificaat:
Veelgestelde vragen
1Bent u een handelsonderneming of een fabrikant?
We zijn de fabrikant met 10 jaar ervaring, we zijn gespecialiseerd in onderzoek, ontwikkeling en productie
Onze fabriek is in Guangzhou, welkom om ons te bezoeken.
2Over de kwaliteit?
We zullen elke vezel testen als de productie is afgerond.
Na prijsbevestiging kunt u gratis monsters vragen om onze kwaliteit te controleren.
3Kan je kleine bestellingen accepteren?
Ja, kleine bestelling is beschikbaar. We ondersteunen nieuw project van onze klanten, omdat we weten dat zaken altijd van kleine bestelling.
4Wat is uw levertijd?
Meestal ongeveer 3-7 werkdagen, het hangt vooral af van de bestelhoeveelheid.
Maar wees gerust dat we uw goederen zo snel mogelijk na betaling regelen.
5Kun je de OEM-service accepteren?
Ja, we verwelkomen de OEM service. We kunnen uw logo op het product afdrukken. Elk idee van u is beschikbaar.
