Productomschrijving
GCYFY-afgeslagen micro-leidingskabel
Productbeschrijving

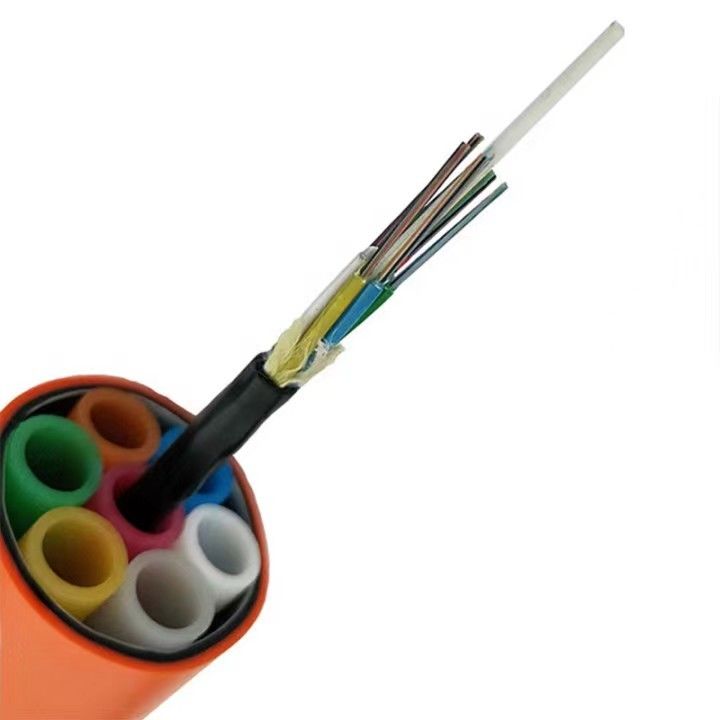

De GCYFY Air-Blown Micro Duct Cable is ontworpen met een losse buisstructuur, die uitzonderlijke prestaties biedt voor moderne communicatienetwerken.Deze kabel is ontworpen voor installatie in microducten met behulp van luchtgeblazen technologie., waardoor een snelle, efficiënte en kosteneffectieve inzet wordt gewaarborgd.
Elke losse buis bevat optische vezels van hoge kwaliteit die zijn beschermd met een waterdichte gel en die een uitstekende mechanische sterkte en betrouwbare transmissie bieden, zelfs in moeilijke omgevingen.Het gestrekt ontwerp vergroot de treksterkte, terwijl de buitenste omhulsel duurzaamheid en weerstand tegen vocht en milieu-stress garandeert.
Met zijn hoge vezeldichtheid en geoptimaliseerd ontwerp, is de GCYFY micro duct kabel de perfecte oplossing voor FTTx, backbone netwerken, datacenters,en netwerken in de grootstedelijke gebieden waar hogesnelheids- en grootcapaciteitsgegevensoverdracht vereist is.
1Model: GCYFY-96B1.3
2Kabel doorsnede
Optische kenmerken
| Artikel 1 |
Specificatie |
| Fibre-type |
G.652D |
| Afzwakking |
|
| @ 1310 nm |
≤ 0,36 dB/km |
| @ 1383 nm |
≤ 0,35 dB/km |
| @ 1550 nm |
≤ 0,22 dB/km |
| @ 1625 nm |
≤ 0,30 dB/km |
| Kabel afgesneden golflengte ((λcc) |
≤ 1260 nm |
| Nul verspreidingsgolflengte ((nm) |
1300 ~ 1324 nm |
| Nul verspreidingshoek |
≤ 0,092 ps/nm2 km) |
| Chromatische dispersie |
|
| @ 1288 ~ 1339 nm |
≤ 3,5 ps/nm. km) |
| @ 1550 nm |
≤ 18 ps/nm. km) |
| @ 1625 nm |
≤ 22 ps/nm. km) |
| PMDQ |
≤ 0,2 ps/km1/2 |
| Modusvelddiameter @ 1310 nm |
9.2±0.4 um |
| Kernconcentriciteitsfout |
≤ 0,6 μm |
| Bevestigingsdiameter |
125.0±0.7 um |
| Verpakking Niet-circulair |
≤ 1,0% |
| Belagingsdiameter |
245 ± 10 um |
| Bewijsproef |
100 kpsi (= 0,69 Gpa), 1% |
Kleur van vezels en buizen
Kenmerken

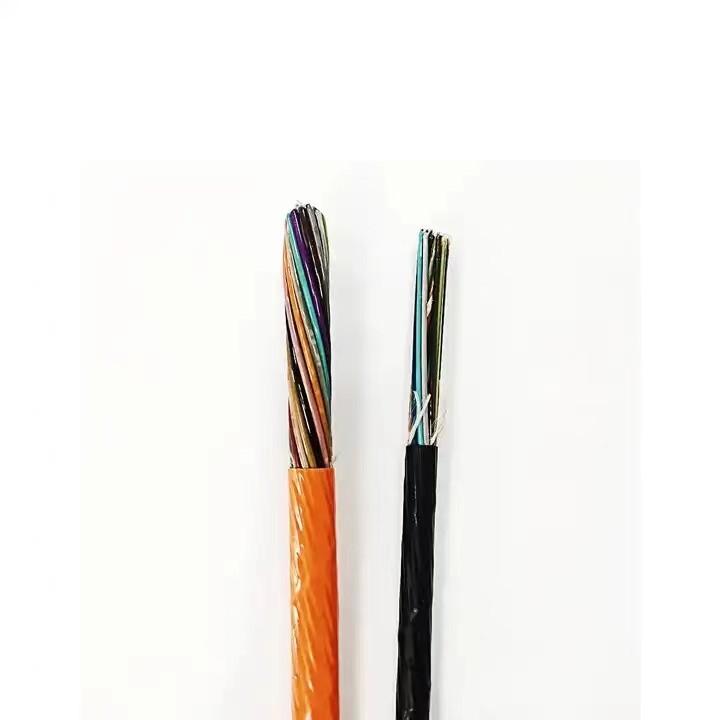

GCYFY losse schelp gedraaide luchtgeblazen micro-kabel heeft een niet-metalen versterking en geen pantserstructuur, die kan worden getrokken of met luchtgeblazen micro-pijp in de buiten beschermende buis die is gelegd,en vervolgens door lucht geblazen De legmethode doorbreekt de beperkingen van de bestaande technologie voor het leggen van pijpleidingskabels, verbetert de efficiëntie van het gebruik van de pijpleiding en is gemakkelijk uit te breiden
KabelParameters
|
Kernen
|
Kernen/buis
|
FRP-diameter (mm)
|
Dikte van de omhulsel (mm)
|
Ongeveer totale diameter
(mm)
|
Bij benadering.
gewicht (kg/km)
|
| 12 |
12 |
1.5 |
0.5±0.1 |
5.6 |
24 |
| 24 |
12 |
1.5 |
0.5±0.1 |
5.6 |
24 |
| 48 |
12 |
1.5 |
0.5±0.1 |
5.6 |
24 |
| 72 |
12 |
1.5 |
0.5±0.1 |
5.6 |
24 |
| 96 |
12 |
2.5 |
0.5±0.1 |
6.6 |
38 |
Omgevingskenmerken
| Werktemperatuur |
-35 °C ~ +70 °C |
| Temperatuur van opslag en vervoer |
-35°C tot +70°C |
| Installatietemperatuur |
-15°C tot +60°C |
Toepassingen
• De kabel kan worden gebruikt als dropkabel van voedingssegmenten in FTTH-netwerken en kan worden gelegd door luchtblowing om het filiaalpunt met het toegangspunt voor abonnees te verbinden.De kabel is ook toepasbaar in backbone netwerken , metropolitaanse netwerken en toegangsnetwerken.
Leveringstermijn
• Standaardlengte: 2000 m; andere lengtes zijn ook beschikbaar.
Veelgestelde vragen
V1: Wat is de toepassing van GCYFY luchtgeblazen micro-kanalenkabel?
A:Het wordt voornamelijk gebruikt voor FTTx, backbone-netwerken, datacenters en netwerken in grootstedelijke gebieden, met een hoge vezeldichtheid en snelle installatie.
V2: Hoe wordt de kabel geïnstalleerd?
A:De GCYFY-kabel is ontworpen voor luchtgeblazen installatie in microducten, waardoor een snelle, flexibele en kosteneffectieve installatie mogelijk is.
V3: Wat zijn de voordelen van de strenge losse buisstructuur?
A:Het biedt uitstekende mechanische sterkte, flexibiliteit en bescherming van vezels, waardoor een stabiele transmissieactiviteit wordt gewaarborgd.
V4: Is de kabel waterdicht?
A:Ja, de losse buizen zijn gevuld met waterdichte gel om vocht te voorkomen en de vezels te beschermen.
V5: Welke vezels zijn beschikbaar?
A:Gewone opties zijn 24, 48 en 96 kernen, maar aangepaste vezelgetallen kunnen worden verstrekt volgens de projectvereisten.
Q6: Biedt u OEM-service aan?
A:Ja, we ondersteunen OEM-orders en kunnen uw logo of etiket afdrukken op producten en verpakkingen.
Q7: Kan ik monsters krijgen voordat ik bulk koop?
A:Absoluut, er zijn steekproeforders beschikbaar voor kwaliteitsonderzoek en evaluatie.
