24 48 Core OPGW Optical Ground Wire Cable for Power Transmission Line
24 48 Core OPGW Optical Ground Wire Cable for Power Transmission Line
24 48-aderige OPGW optische aardkabel voor hoogspanningslijn 24 48 Core OPGW Optical Ground Wire Cable for Power Transmission Line 24 48 Core OPGW Optical Ground Wire Cable for Power Transmission Line 24 48 Core OPGW Optical Ground Wire Cable for Power Transmission Line
Contact nu

24 48-aderige OPGW optische aardkabel voor hoogspanningslijn

Min. bestelaantal : 5 km Prijs : 1680USD / km
Verpakking Details : 1/2/3/4/5 km in één houten trommel Levertijd : 15 DYA's
Betalingscondities : L/C, T/T, Western Union Levering vermogen : 50 km per dag
Plaats van herkomst: Guangdong China Merknaam: JQ/OEM/Customize
Certificering: ISO9001/CE/ROHS/FCC Modelnummer: OPW-24B1-86 (87.6; 55.8)

Gedetailleerde informatie
Vezeltype: Enkele modus G652D Vezelselling: 24 48 Core
Structuur: Unitube Installatie: Stroomsysteem
Vezelmerk: Corning/ YOFC of klant Vezeltype: G652D G655 G657
Kabelmodus: Gronddraad Kernnummer: 24/48/Volgens de klant
Markeren:

24-aderige OPGW-kabel voor hoogspanningslijnen

,

48-aderige optische aardkabel

,

OPGW glasvezelkabel met garantie

Productomschrijving

Optische krachttroostdraad (OPGW-kabel)

Overzicht
OPGW integreert optische vezels in de gronddraad van luchtlijnen met hoge spanning en combineert bliksembescherming, aarding en optische communicatie.sterke mechanische prestaties, en kosteneffectieve installatie door de traditionele aardingsdraden rechtstreeks te vervangen.

Belangrijkste kenmerken

  • Hoge bescherming:Een roestvrijstalen buis met een waterdichte verbinding beschermt de vezels tegen vocht en stress.

  • Sterk en duurzaam:Uitstekende treksterkte voor ruwe omgevingen.

  • Stabiel elektrisch vermogen:Verminder interferentie bij kortsluitingen.

  • Gemakkelijk te installeren:Voldoet aan de standaard aardingsdraden. Eenvoudige vervanging.

  • Dubbele functie:Zorg voor zowel gronding als hogesnelheidscommunicatie.

  • Breed gebruik:Ideaal voor elektriciteitsleidingen, onderstations en slimme netten.

Structuur en specificaties

  • met een breedte van niet meer dan 50 mm

  • Vechtvezelsoorten: G652D, G655C, G657A1, OM3, OM4

  • met een vermogen van niet meer dan 50 kW

  • Geschikt voor ≤ 110 kV-stroomleidingen en UHV-systemen

  • Centrale met aluminium beklede roestvrijstalen buis voor sterkte en betrouwbaarheid op lange termijn

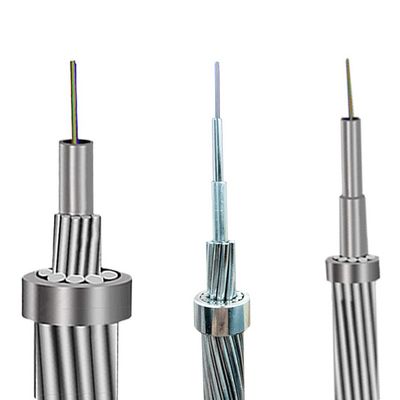

24 48-aderige OPGW optische aardkabel voor hoogspanningslijn 0

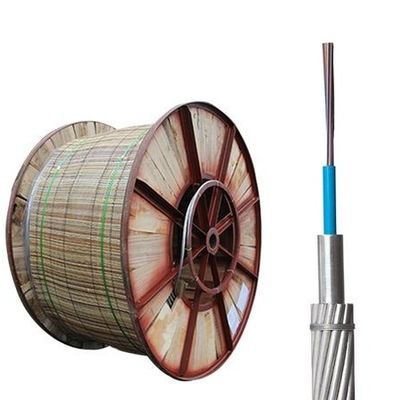

24 48-aderige OPGW optische aardkabel voor hoogspanningslijn 1

Parameter



OPGW met PBT-aluminiumbuis

Specificatie Fibergetal Diameter ((mm) Gewicht (kg/km) RTS(KN) Kortsluiting ((KA2s)

OPGW-113 ((87).9;176.9) 48 14.8 600 87.9 176.9
OPGW-70 ((81; 41) 24 12 500 81 41
OPGW-66 ((79;36) 36 11.8 484 79 36
OPGW-77 ((72;36) 36 12.7 503 72 67



OPGW Typische ontwerpen van gestreepte roestvrijstalen buizen

Typisch ontwerp voor een dubbellaag:

Specificatie Fibergetal Diameter ((mm) Gewicht (kg/km) RTS(KN) Kortsluiting (KA2s)
OPGW-89[55]4;62.9] 24 12.6 381 55.4 62.9
OPGW-110[90.0;86.9] 24 14 600 90 86.9
OPGW-104[64]6;85.6] 28 13.6 441 64.6 85.6
OPGW-127[79]0;129.5) 36 15 537 79 129.5
OPGW-137[85.0;148.5) 36 15.6 575 85 148.5
OPGW-145[98.6;162.3] 48 16 719 98.6 162.3

Typisch ontwerp voor drie lagen:

Specificatie Fibergetal Diameter ((mm) Gewicht (kg/km) RTS(KN) Kortsluiting (KA2s)
OPGW-232[343].0;191.4) 28 20.15 1696 343 191.4
OPGW-254[116.5;554.6] 36 21 889 116.5 554.6
OPGW-347[366].9;687.7] 48 24.7 2157 366.9 687.7
OPGW-282[358].7;372.1] 96 22.5 1938 358.7 372.1



OPGW Typische ontwerpen van centrale met AL bedekte roestvrijstalen buizen

Typisch ontwerp voor eenlaag

Specificatie Fibergetal Diameter ((mm) Gewicht (kg/km) RTS(KN) Kortsluiting ((KA2s)
OPGW-80(82.3;46.8) 24 11.9 504 82.3 46.8
OPGW-70 ((54).0;8.4) 24 11 432 70.1 33.9
OPGW-80(84.6;46.7) 48 12.1 514 84.6 46.7

Typisch ontwerp voor een dubbele laag

Specificatie Fibergetal Diameter ((mm) Gewicht (kg/km) RTS(KN) Kortsluiting ((KA2s)
OPGW-143 ((87).9;176.9) 36 15.9 617 87.9 176.9



OPGW Typische ontwerpen van centrale losse buizen van roestvrij staal

Typisch ontwerp voor eenlaag:

Specificatie Fibergetal Diameter (mm) Gewicht (kg/km) RTS (KN) Kortsluiting (KA2s)
OPGW-32 (((40.6;4.7) 12 7.8 243 40.6 4.7
OPGW-42 ((54).0;8.4) 24 9 313 54 8.4
OPGW-425;10.6) 24 9 284 43.5 10.6
OPGW-54 ((55).9;17.5) 36 10.2 394 67.8 13.9
OPGW-61(73.7;175) 48 10.8 438 73.7 17.5
OPGW-61 ((55).1;24.5) 48 10.8 358 55.1 24.5
OPGW-68(80.8;21.7) 54 11.4 485 80.8 21.7
OPGW-75 (((54.5;41.7) 60 12 459 63 36.3
OPGW-76 ((54.5;41.7) 60 12 385 54.5 41.7

Typisch ontwerp voor een dubbellaag:

Specificatie Fibergetal Diameter (mm) Gewicht (kg/km) RTS (KN) Kortsluiting (KA2s)
OPGW-96(121.7;42.2) 12 13 671 121.7 42.2
OPGW-127(141.0;87.9) 24 15 825 141 87.9
OPGW-12777.8;128.0) 24 15 547 77.8 128
OPGW-145(121.0;132.2) 28 16 857 121 132.2
OPGW-163(138.2;183.6) 36 17 910 138.2 186.3
OPGW-163(99.9;213.7) 36 17 694 99.9 213.7
OPGW-183(109.7;268.7) 48 18 775 109.7 268.7
OPGW-183 ((118).4;261.6) 48 18 895 118.4 261.6



Veelgestelde vragen

1Bent u een handelsonderneming of een fabrikant?
We zijn een fabrikant met meer dan 10 jaar ervaring in glasvezelkabels, dropkabels en patchkabels.



2Hoe zorg je voor kwaliteit?
Alle vezels worden strikt getest voor levering. Gratis monsters zijn beschikbaar na prijsbevestiging.



3Accepteer je kleine bestellingen?
Ja, proef- en kleine bestellingen zijn welkom.



4Wat is de levertijd?
Gewoonlijk 3 tot 7 werkdagen, afhankelijk van de hoeveelheid.



5Biedt u OEM-service aan?
Ja, we kunnen uw logo afdrukken en ontwerpen aanpassen.
