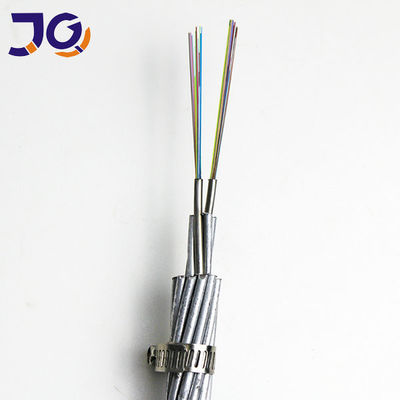

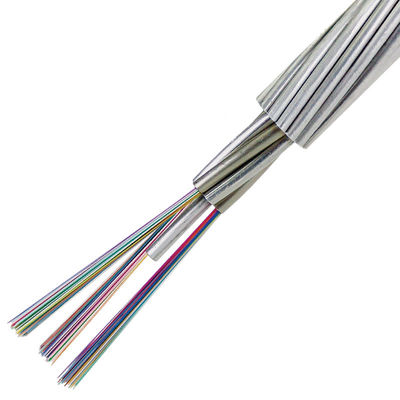

OPGW-optische krachttraal-aardkabel voor communicatie met krachttransmissie
Inleiding tot het product:
OPGW is een aardingsdraad met ingebouwde optische vezels voor luchtstroomleidingen, die aarding, bliksembescherming en hogesnelheidscommunicatie in één kabel combineert.
Belangrijkste kenmerken:
-
Sterke bescherming met waterdichte roestvrijstalen buis
-
Hoge treksterkte voor ruwe omgevingen
-
Stabiel elektrisch vermogen
-
Eenvoudige installatie en vervanging
-
Dubbele functie voor stroomvoorziening en communicatie
Toepassingen:
OPGW-kabeloverzicht
Hoofdfuncties
OPGW-kabels worden voornamelijk toegepast in stroomcommunicatiesystemen en werken samen met accessoires voor relaisbescherming, automatische besturing en gegevensoverdracht.Ze worden naast hoogspanningslijnen geïnstalleerd., met combinatie van optische communicatie en aarding.
Structuur
De Stranded Optical Ground Wire (OPGW) is vervaardigd met twee of drie lagen aluminium beklede stalen draden (ACS), of een mix van ACS en aluminium legering draden.Dit ontwerp is geoptimaliseerd om te voldoen aan de gemeenschappelijke structurele en mechanische eisen van elektriciteitsleidingen.
Specificaties voor vezels
-
Facultatieve vezelsoorten: G652D, G655C, G657A1, 50/125, 62.5/125, OM3, OM4
-
Vezelgetal: tot 96 kernen
Elektrische apparatuur en toepassingsgebied
-
Geschikt voor elektriciteitsleidingen met spanningsniveaus van 110 KV en lager
-
Op grote schaal toegepast in nieuwe luchtoverbrengingslijnen
-
met een diameter van niet meer dan 50 mm,
-
Biedt bescherming tegen bliksem en veilig leidt kortsluiting fout stroom
Typisch ontwerp
Centrale met aluminium bedekte roestvrijstalen buisstructuur, die een uitstekende vezelbescherming, mechanische sterkte en langdurige betrouwbaarheid garandeert.
Parameter
OPGW met PBT-aluminiumbuis
| Specificatie |
Fibergetal |
Diameter ((mm) |
Gewicht (kg/km) |
RTS(KN) |
Kortsluiting ((KA2s) |
| |
|
|
|
|
|
| OPGW-113 ((87).9;176.9) |
48 |
14.8 |
600 |
87.9 |
176.9 |
| OPGW-70 ((81; 41) |
24 |
12 |
500 |
81 |
41 |
| OPGW-66 ((79;36) |
36 |
11.8 |
484 |
79 |
36 |
| OPGW-77 ((72;36) |
36 |
12.7 |
503 |
72 |
67 |
OPGW Typische ontwerpen van gestreepte roestvrijstalen buizen
Typisch ontwerp voor een dubbellaag:
| Specificatie |
Fibergetal |
Diameter ((mm) |
Gewicht (kg/km) |
RTS(KN) |
Kortsluiting (KA2s) |
| OPGW-89[55]4;62.9] |
24 |
12.6 |
381 |
55.4 |
62.9 |
| OPGW-110[90.0;86.9] |
24 |
14 |
600 |
90 |
86.9 |
| OPGW-104[64]6;85.6] |
28 |
13.6 |
441 |
64.6 |
85.6 |
| OPGW-127[79]0;129.5) |
36 |
15 |
537 |
79 |
129.5 |
| OPGW-137[85.0;148.5) |
36 |
15.6 |
575 |
85 |
148.5 |
| OPGW-145[98.6;162.3] |
48 |
16 |
719 |
98.6 |
162.3 |
Typisch ontwerp voor drie lagen:
| Specificatie |
Fibergetal |
Diameter ((mm) |
Gewicht (kg/km) |
RTS(KN) |
Kortsluiting (KA2s) |
| OPGW-232[343].0;191.4) |
28 |
20.15 |
1696 |
343 |
191.4 |
| OPGW-254[116.5;554.6] |
36 |
21 |
889 |
116.5 |
554.6 |
| OPGW-347[366].9;687.7] |
48 |
24.7 |
2157 |
366.9 |
687.7 |
| OPGW-282[358].7;372.1] |
96 |
22.5 |
1938 |
358.7 |
372.1 |
OPGW Typische ontwerpen van centrale met AL bedekte roestvrijstalen buizen
Typisch ontwerp voor eenlaag
| Specificatie |
Fibergetal |
Diameter ((mm) |
Gewicht (kg/km) |
RTS(KN) |
Kortsluiting ((KA2s) |
| OPGW-80(82.3;46.8) |
24 |
11.9 |
504 |
82.3 |
46.8 |
| OPGW-70 ((54).0;8.4) |
24 |
11 |
432 |
70.1 |
33.9 |
| OPGW-80(84.6;46.7) |
48 |
12.1 |
514 |
84.6 |
46.7 |
Typisch ontwerp voor een dubbele laag
| Specificatie |
Fibergetal |
Diameter ((mm) |
Gewicht (kg/km) |
RTS(KN) |
Kortsluiting ((KA2s) |
| OPGW-143 ((87).9;176.9) |
36 |
15.9 |
617 |
87.9 |
176.9 |
OPGW Typische ontwerpen van centrale losse buizen van roestvrij staal
Typisch ontwerp voor eenlaag:
| Specificatie |
Fibergetal |
Diameter (mm) |
Gewicht (kg/km) |
RTS (KN) |
Kortsluiting (KA2s) |
| OPGW-32 (((40.6;4.7) |
12 |
7.8 |
243 |
40.6 |
4.7 |
| OPGW-42 ((54).0;8.4) |
24 |
9 |
313 |
54 |
8.4 |
| OPGW-425;10.6) |
24 |
9 |
284 |
43.5 |
10.6 |
| OPGW-54 ((55).9;17.5) |
36 |
10.2 |
394 |
67.8 |
13.9 |
| OPGW-61(73.7;175) |
48 |
10.8 |
438 |
73.7 |
17.5 |
| OPGW-61 ((55).1;24.5) |
48 |
10.8 |
358 |
55.1 |
24.5 |
| OPGW-68(80.8;21.7) |
54 |
11.4 |
485 |
80.8 |
21.7 |
| OPGW-75 (((54.5;41.7) |
60 |
12 |
459 |
63 |
36.3 |
| OPGW-76 ((54.5;41.7) |
60 |
12 |
385 |
54.5 |
41.7 |
Typisch ontwerp voor een dubbellaag:
| Specificatie |
Fibergetal |
Diameter (mm) |
Gewicht (kg/km) |
RTS (KN) |
Kortsluiting (KA2s) |
| OPGW-96(121.7;42.2) |
12 |
13 |
671 |
121.7 |
42.2 |
| OPGW-127(141.0;87.9) |
24 |
15 |
825 |
141 |
87.9 |
| OPGW-12777.8;128.0) |
24 |
15 |
547 |
77.8 |
128 |
| OPGW-145(121.0;132.2) |
28 |
16 |
857 |
121 |
132.2 |
| OPGW-163(138.2;183.6) |
36 |
17 |
910 |
138.2 |
186.3 |
| OPGW-163(99.9;213.7) |
36 |
17 |
694 |
99.9 |
213.7 |
| OPGW-183(109.7;268.7) |
48 |
18 |
775 |
109.7 |
268.7 |
| OPGW-183 ((118).4;261.6) |
48 |
18 |
895 |
118.4 |
261.6 |
OPGW-kabel FAQ
V1: Wat is OPGW-kabel?
A: OPGW is een aardingsdraad met ingebouwde glasvezels voor elektriciteitsleidingen, die bescherming en communicatie combineert.
V2: Wat zijn de belangrijkste voordelen?
A: Het biedt aarding, bliksembescherming en gegevensoverdracht in één kabel.
V3: Kan het bestaande aardingsdraden vervangen?
A: Ja, OPGW kan de traditionele aardingsdraden rechtstreeks vervangen.
V4: Is het duurzaam voor buitengebruik?
A: Ja, het heeft een hoge sterkte en een sterke weer- en mechanische weerbestandheid.
V5: Waar wordt OPGW gebruikt?
A: Het wordt gebruikt in transmissielijnen, onderstations en slimme netwerken.
