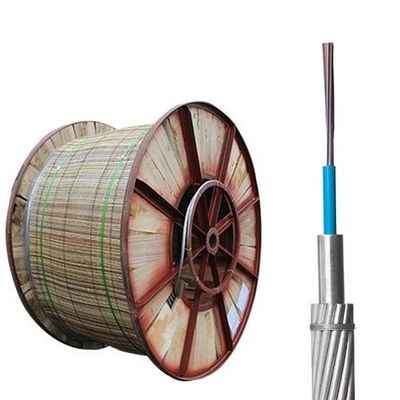

OPGW-kabeloverzicht
Belangrijkste kenmerken en voordelen
-
Superieure bescherming:Een roestvrijstalen buis met waterblokkerende verbindingen beschermt vezels tegen vocht en stress.
-
Hoge sterkte:Een compact, duurzaam ontwerp dat bestand is tegen spanning en harde omgevingen.
-
Uitstekende elektrische prestaties:Minimaliseert de storing van het elektriciteitsnet tijdens storingen.
-
Gemakkelijk te installeren:Compatibel met standaard aardingsdraden voor directe vervanging.
-
Dubbele functie:Biedt gelijktijdig aarding en optische communicatie.
-
Brede toepassing:Ideaal voor elektriciteitsleidingen, onderstations en slimme netwerken.
Hoofdfuncties
OPGW-kabels bedienen stroomcommunicatiesystemen, ondersteunen relaisbescherming, automatische besturing en gegevensoverdracht.ze integreren optische communicatie en aarding in één systeem.

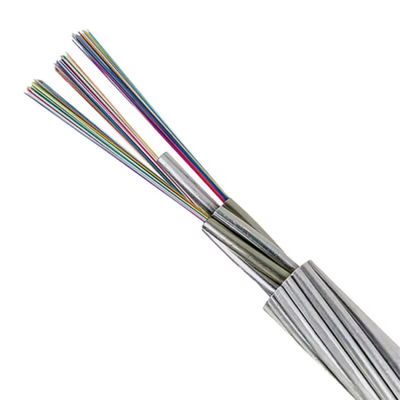

Structuur
De OPGW is vervaardigd uit twee of drie lagen van met aluminium bekleed staal of aluminiumlegeringsdraden en is ontworpen voor de mechanische en structurele eisen van transmissieleningen.
Specificaties voor vezels
-
Vechtvezelsoorten: G652D, G655C, G657A1, 50/125, 62.5/125, OM3, OM4
-
Vezelgetal: maximaal 96 kernen
Elektrische apparatuur en toepassingsgebied
-
Voor elektriciteitsleidingen ≤ 110 KV en UHV-systemen
-
Geschikt voor nieuwe luchtoverbrengingslijnen
-
Leidt kortsluitstromen en biedt bliksembescherming
Typisch ontwerp
De centrale met aluminium beklede roestvrijstalen buis zorgt voor een sterke mechanische prestatie, uitstekende vezelbescherming en langdurige betrouwbaarheid.
Parameter
OPGW met PBT-aluminiumbuis
| Specificatie |
Fibergetal |
Diameter ((mm) |
Gewicht (kg/km) |
RTS(KN) |
Kortsluiting ((KA2s) |
| |
|
|
|
|
|
| OPGW-113 ((87).9;176.9) |
48 |
14.8 |
600 |
87.9 |
176.9 |
| OPGW-70 ((81; 41) |
24 |
12 |
500 |
81 |
41 |
| OPGW-66 ((79;36) |
36 |
11.8 |
484 |
79 |
36 |
| OPGW-77 ((72;36) |
36 |
12.7 |
503 |
72 |
67 |
OPGW Typische ontwerpen van gestreepte roestvrijstalen buizen
Typisch ontwerp voor een dubbellaag:
| Specificatie |
Fibergetal |
Diameter ((mm) |
Gewicht (kg/km) |
RTS(KN) |
Kortsluiting (KA2s) |
| OPGW-89[55]4;62.9] |
24 |
12.6 |
381 |
55.4 |
62.9 |
| OPGW-110[90.0;86.9] |
24 |
14 |
600 |
90 |
86.9 |
| OPGW-104[64]6;85.6] |
28 |
13.6 |
441 |
64.6 |
85.6 |
| OPGW-127[79]0;129.5) |
36 |
15 |
537 |
79 |
129.5 |
| OPGW-137[85.0;148.5) |
36 |
15.6 |
575 |
85 |
148.5 |
| OPGW-145[98.6;162.3] |
48 |
16 |
719 |
98.6 |
162.3 |
Typisch ontwerp voor drie lagen:
| Specificatie |
Fibergetal |
Diameter ((mm) |
Gewicht (kg/km) |
RTS(KN) |
Kortsluiting (KA2s) |
| OPGW-232[343].0;191.4) |
28 |
20.15 |
1696 |
343 |
191.4 |
| OPGW-254[116.5;554.6] |
36 |
21 |
889 |
116.5 |
554.6 |
| OPGW-347[366].9;687.7] |
48 |
24.7 |
2157 |
366.9 |
687.7 |
| OPGW-282[358].7;372.1] |
96 |
22.5 |
1938 |
358.7 |
372.1 |
OPGW Typische ontwerpen van centrale met AL bedekte roestvrijstalen buizen
Typisch ontwerp voor eenlaag
| Specificatie |
Fibergetal |
Diameter ((mm) |
Gewicht (kg/km) |
RTS(KN) |
Kortsluiting ((KA2s) |
| OPGW-80(82.3;46.8) |
24 |
11.9 |
504 |
82.3 |
46.8 |
| OPGW-70 ((54).0;8.4) |
24 |
11 |
432 |
70.1 |
33.9 |
| OPGW-80(84.6;46.7) |
48 |
12.1 |
514 |
84.6 |
46.7 |
Typisch ontwerp voor een dubbele laag
| Specificatie |
Fibergetal |
Diameter ((mm) |
Gewicht (kg/km) |
RTS(KN) |
Kortsluiting ((KA2s) |
| OPGW-143 ((87).9;176.9) |
36 |
15.9 |
617 |
87.9 |
176.9 |
OPGW Typische ontwerpen van centrale losse buizen van roestvrij staal
Typisch ontwerp voor eenlaag:
| Specificatie |
Fibergetal |
Diameter (mm) |
Gewicht (kg/km) |
RTS (KN) |
Kortsluiting (KA2s) |
| OPGW-32 (((40.6;4.7) |
12 |
7.8 |
243 |
40.6 |
4.7 |
| OPGW-42 ((54).0;8.4) |
24 |
9 |
313 |
54 |
8.4 |
| OPGW-425;10.6) |
24 |
9 |
284 |
43.5 |
10.6 |
| OPGW-54 ((55).9;17.5) |
36 |
10.2 |
394 |
67.8 |
13.9 |
| OPGW-61(73.7;175) |
48 |
10.8 |
438 |
73.7 |
17.5 |
| OPGW-61 ((55).1;24.5) |
48 |
10.8 |
358 |
55.1 |
24.5 |
| OPGW-68(80.8;21.7) |
54 |
11.4 |
485 |
80.8 |
21.7 |
| OPGW-75 (((54.5;41.7) |
60 |
12 |
459 |
63 |
36.3 |
| OPGW-76 ((54.5;41.7) |
60 |
12 |
385 |
54.5 |
41.7 |
Typisch ontwerp voor een dubbellaag:
| Specificatie |
Fibergetal |
Diameter (mm) |
Gewicht (kg/km) |
RTS (KN) |
Kortsluiting (KA2s) |
| OPGW-96(121.7;42.2) |
12 |
13 |
671 |
121.7 |
42.2 |
| OPGW-127(141.0;87.9) |
24 |
15 |
825 |
141 |
87.9 |
| OPGW-12777.8;128.0) |
24 |
15 |
547 |
77.8 |
128 |
| OPGW-145(121.0;132.2) |
28 |
16 |
857 |
121 |
132.2 |
| OPGW-163(138.2;183.6) |
36 |
17 |
910 |
138.2 |
186.3 |
| OPGW-163(99.9;213.7) |
36 |
17 |
694 |
99.9 |
213.7 |
| OPGW-183(109.7;268.7) |
48 |
18 |
775 |
109.7 |
268.7 |
| OPGW-183 ((118).4;261.6) |
48 |
18 |
895 |
118.4 |
261.6 |
Veelgestelde vragen
1Bent u een handelsonderneming of een fabrikant?
We zijn een professionele fabrikant van glasvezelkabels met meer dan 10 jaar ervaring, gevestigd in Guangzhou.
2Hoe verzekert u de kwaliteit van het product?
Alle vezels worden strikt getest voor levering. Gratis monsters zijn beschikbaar voor kwaliteitscontrole na prijsbevestiging.
3Accepteer je kleine bestellingen?
Proef- en kleine bestellingen zijn welkom voor een langdurige samenwerking.
4Wat is de levertijd?
Normaal gesproken 3 7 werkdagen, afhankelijk van de hoeveelheid.
5Biedt u OEM-service aan?
OEM-aanpassingen en logo's zijn beschikbaar volgens uw ontwerpvereisten.
