OPGW Optische Gronddraad Glasvezelkabel 24 48 Kern Single Mode Overhead Stroomtransmissie

5 km
MOQ
1680USD / km
Prijs
OPGW Optische Gronddraad Glasvezelkabel 24 48 Kern Single Mode Overhead Stroomtransmissie
Kenmerken Galerij Productomschrijving Verzoek om een Citaat
Kenmerken
Specificaties
Kabeldiameter: 12,4 mm
Ondersteunende dwarsdoorsnede: 86,4 mm
Sectie van als draad: 68,8 mm
Sectie van AL -buis: 17,6 mm
Vezeltype: Enkele modus G652D/G657A1
Vezeltelling: 24 48 96 Kern
Installatie: Stroomsysteem
Vezel merk: Corning/YOFC/Fujikura of op maat
Markeren:

OPGW glasvezelkabel 48 kern

,

Single Mode Overhead Stroomkabel

,

OPGW-optische gronddraad 24 kern
Basis informatie
Plaats van herkomst: Guangdong China
Merknaam: JQ/OEM/Customize
Certificering: ISO9001/CE/ROHS/FCC
Modelnummer: OPW-24B1-86 (87.6; 55.8)
Betalen & Verzenden Algemene voorwaarden
Verpakking Details: 1/2/3/4/5 km in één houten trommel
Levertijd: 15 dagen
Betalingscondities: L/C, T/T, Western Union, Alipay
Levering vermogen: 50 km per dag
Productomschrijving

OPGW Optische Grondkabel voor Communicatie over Hoogspanningslijnen



Productintroductie
OPGW (Optical Power Ground Wire) kabel integreert optische vezelcommunicatie met de aardingsfunctie van bovengrondse hoogspanningslijnen. Geïnstalleerd aan de top van hoogspanningsmasten, fungeert het zowel als aarddraad als als medium voor glasvezelcommunicatie. Met een roestvrijstalen buisstructuur en met aluminium beklede staaldraden, biedt OPGW een sterke mechanische sterkte, betrouwbare vezelbescherming en stabiele gegevensoverdracht voor moderne energienetwerken.



Belangrijkste Kenmerken

  • Dubbele functie voor aarding en glasvezelcommunicatie
  • Roestvrijstalen buis met waterdichte compound voor vezelbescherming
  • Hoge treksterkte voor bovengrondse installaties met lange overspanning
  • Bestand tegen bliksem, corrosie en zwaar weer
  • Ondersteunt meerdere fibertypes en tot 96 kernen

Toepassingen

  • Bovengrondse hoogspanningslijnen
  • Communicatiesystemen voor energienetwerken
  • Relaisbeveiliging en automatiseringsnetwerken voor energie
  • Smart grid en energie-infrastructuurprojecten
  • Communicatiesystemen voor langeafstands-hoogspanningslijnen



OPGW met PBT Aluminium Buis

Specificatie Aantal Vezels Diameter (mm) Gewicht (kg/km) RTS (KN) Kortsluiting (KA2s)

OPGW-113(87.9;176.9) 48 14.8 600 87.9 176.9
OPGW-70(81; 41) 24 12 500 81 41
OPGW-66(79;36) 36 11.8 484 79 36
OPGW-77(72;36) 36 12.7 503 72 67



Typische Ontwerpen van OPGW met Gestrande Roestvrijstalen Buis

Typisch ontwerp voor Dubbele Laag:

Specificatie Aantal Vezels Diameter (mm) Gewicht (kg/km) RTS (KN) Kortsluiting (KA2s)
OPGW-89[55.4;62.9] 24 12.6 381 55.4 62.9
OPGW-110[90.0;86.9] 24 14 600 90 86.9
OPGW-104[64.6;85.6] 28 13.6 441 64.6 85.6
OPGW-127[79.0;129.5] 36 15 537 79 129.5
OPGW-137[85.0;148.5] 36 15.6 575 85 148.5
OPGW-145[98.6;162.3] 48 16 719 98.6 162.3

Typisch ontwerp voor Drie Lagen:

Specificatie Aantal Vezels Diameter (mm) Gewicht (kg/km) RTS (KN) Kortsluiting (KA2s)
OPGW-232[343.0;191.4] 28 20.15 1696 343 191.4
OPGW-254[116.5;554.6] 36 21 889 116.5 554.6
OPGW-347[366.9;687.7] 48 24.7 2157 366.9 687.7
OPGW-282[358.7;372.1] 96 22.5 1938 358.7 372.1



Typische Ontwerpen van OPGW met Centrale Aluminium-beklede Roestvrijstalen Buis

Typisch Ontwerp voor Enkele Laag

Specificatie Aantal Vezels Diameter (mm) Gewicht (kg/km) RTS (KN) Kortsluiting (KA2s)
OPGW-80(82.3;46.8) 24 11.9 504 82.3 46.8
OPGW-70(54.0;8.4) 24 11 432 70.1 33.9
OPGW-80(84.6;46.7) 48 12.1 514 84.6 46.7

Typisch Ontwerp voor Dubbele Laag

Specificatie Aantal Vezels Diameter (mm) Gewicht (kg/km) RTS (KN) Kortsluiting (KA2s)
OPGW-143(87.9;176.9) 36 15.9 617 87.9 176.9



Typische Ontwerpen van OPGW met Centrale Roestvrijstalen Losse Buis

Typisch ontwerp voor Enkele Laag:

Specificatie Aantal Vezels Diameter (mm) Gewicht (kg/km) RTS (KN) Kortsluiting (KA2s)
OPGW-32(40.6;4.7) 12 7.8 243 40.6 4.7
OPGW-42(54.0;8.4) 24 9 313 54 8.4
OPGW-42(43.5;10.6) 24 9 284 43.5 10.6
OPGW-54(55.9;17.5) 36 10.2 394 67.8 13.9
OPGW-61(73.7;175) 48 10.8 438 73.7 17.5
OPGW-61(55.1;24.5) 48 10.8 358 55.1 24.5
OPGW-68(80.8;21.7) 54 11.4 485 80.8 21.7
OPGW-75(54.5;41.7) 60 12 459 63 36.3
OPGW-76(54.5;41.7) 60 12 385 54.5 41.7

Typisch ontwerp voor Dubbele Laag:

Specificatie Aantal Vezels Diameter (mm) Gewicht (kg/km) RTS (KN) Kortsluiting (KA2s)
OPGW-96(121.7;42.2) 12 13 671 121.7 42.2
OPGW-127(141.0;87.9) 24 15 825 141 87.9
OPGW-127(77.8;128.0) 24 15 547 77.8 128
OPGW-145(121.0;132.2) 28 16 857 121 132.2
OPGW-163(138.2;183.6) 36 17 910 138.2 186.3
OPGW-163(99.9;213.7) 36 17 694 99.9 213.7
OPGW-183(109.7;268.7) 48 18 775 109.7 268.7
OPGW-183(118.4;261.6) 48 18 895 118.4 261.6

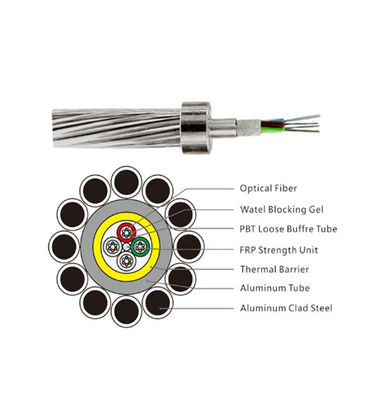

OPGW Optische Gronddraad Glasvezelkabel 24 48 Kern Single Mode Overhead Stroomtransmissie 0

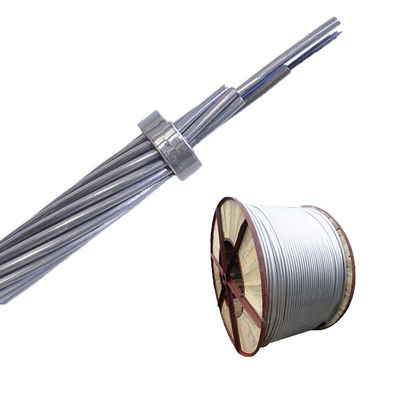

OPGW Optische Gronddraad Glasvezelkabel 24 48 Kern Single Mode Overhead Stroomtransmissie 1



FAQ – OPGW Optische Grondkabel



V1: Waarvoor wordt OPGW-kabel gebruikt?
A: OPGW wordt gebruikt op bovengrondse hoogspanningslijnen om zowel aardingsbescherming als glasvezelcommunicatie te bieden.



V2: Hoeveel vezels kan OPGW-kabel ondersteunen?
A: Het kan tot 96 vezelkjernen ondersteunen, afhankelijk van het ontwerp en de projectvereisten.



V3: Welke fibertypes zijn beschikbaar?
A: Veelvoorkomende opties zijn G652D, G655, G657, OM3 en OM4 vezels.



V4: Is OPGW geschikt voor omgevingen met hoge spanning?
A: Ja, het is ontworpen voor bovengrondse hoogspanningslijnen en kan werken in hoogspannings transmissiesystemen.



V5: Biedt OPGW bliksembeveiliging?
A: Ja, het functioneert als een aarddraad die hoogspanningslijnen helpt beschermen tegen bliksem en elektrische storingen.
