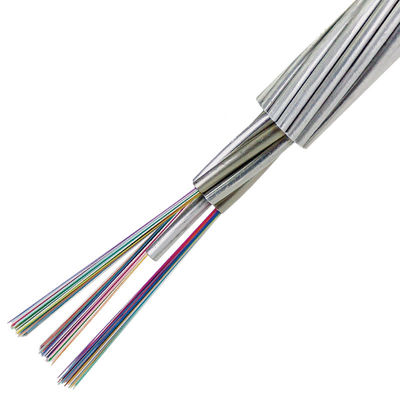

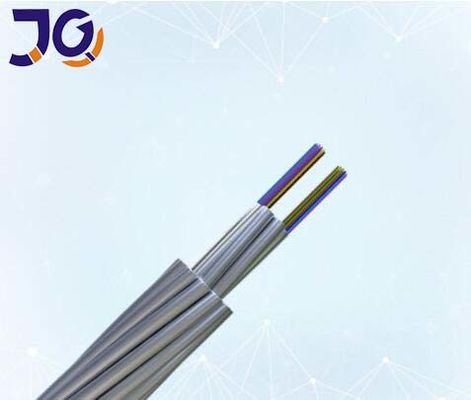

Lengte 2km 4-288core de Optische Draad van de Machtsgrond

Draad van de optische vezel is de samengestelde luchtgrond (OPGW) een luchtgronddraad die optische vezel bevatten. Het heeft veelvoudige functies zoals luchtgronddraad en optische mededeling. Het wordt hoofdzakelijk gebruikt voor communicatielijnen van 110KV, 220KV, 500KV, 750KV en nieuw luchttransmissiesysteem met hoog voltage. Het kan ook worden gebruikt om de bestaande grondlijnen van het oude luchthoogspanningstransmissiesysteem te vervangen, de optische communicatielijn toe te voegen, korte tijdstroom over te brengen en antibliksembescherming te bieden. Andere structuren kunnen op verzoek worden aangepast.

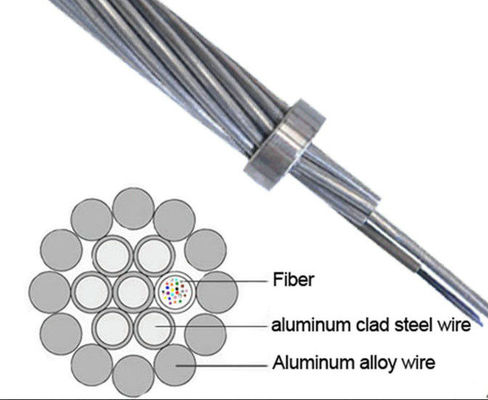

Dwarsdoorsnede van OPGW

Kenmerken

• De roestvrij staalbuizen met hydrophobic gel worden gevuld bieden de bescherming en de steun van de optische vezels die

• Goede trekprestaties

• Kleine diameter, lichtgewicht, lage extra lading aan de toren

• Aangewezen easliy vezel bovenmatige lengte van optische eenheid om te maken

• Vervoer/opslagtemperatuur: -40℃ aan +65℃

Technische data

Optische Kenmerken

Specifiek Type en Technische Gegevens

Nr.	Technische Gegevens
	Producttype	Structuurtype	Max. Vezel Telling	Sectie van ALS Draad (mm2)	Diameter (mm)	Kabelgewicht (kg/km)	Rate Tensile Strength (kN)	20℃DC Weerstand (Ω/km)	Korte Tijd Huidige Capaciteit (40-200℃ kA2.s)
1	Opgw-48b1.3-90 [112; 45]	1/2.6/20AS+4/2.5/20AS+ 11/2.8/20AS, Optische Eenheid 2/2.5	48	≈90	13.2	≤641	≥112	≤0.98	≥45
2	Opgw-48b1.3-90 [57; 67]	1/2.6/40AS+4/2.5/40AS+ 11/2.8/40AS, Optische Eenheid 2/2.5	48	≈90	13.2	≤457	≥57	≤0.52	≥67
3	Opgw-24b1.3-100 [118; 50]	1/2.6/20AS+5/2.5/20AS+ 11/2.8/20AS, Optische Eenheid 1/2.5	24	≈100	13.2	≤674	≥118	≤0.93	≥50
4	Opgw-24b1.3-100 [60; 74]	1/2.6/40AS+5/2.5/40AS+ 11/2.8/40AS, Optische Eenheid 1/2.5	24	≈100	13.2	≤479	≥60	≤0.49	≥74
5	Opgw-24b1.3-110 [133; 63]	1/2.6/20AS+5/2.5/20AS+ 10/3.2/20AS, Optische Eenheid 1/2.5	24	≈110	14	≤760	≥133	≤0.83	≥63
6	Opgw-24b1.3-110 [140; 68]	1/2.8/20AS+5/2.7/20AS+ 11/3.05/20AS, Optische Eenheid 1/2.6	24	≈110	14.3	≤791	≥140	≤0.80	≥68
7	Opgw-24b1.3-110 [67; 95]	1/2.9/20AS+5/2.8/20AS+ 12/2.8/AA, Optische Eenheid 1/2.7	24	≈37 ≈74 (aa)	14.1	≤473	≥67	≤0.40	≥95
8	Opgw-36b1.3-120 [145; 73]	1/3.0/20AS+5/2.9/20AS+ 12/2.9/20AS, Optische Eenheid 1/2.8	36	≈120	14.6	≤820	≥145	≤0.77	≥73
9	Opgw-36b1.3-120 [95; 98]	1/3.0/30AS+5/2.9/30AS+ 12/2.9/30AS, Optische Eenheid 1/2.8	36	≈120	14.6	≤700	≥95	≤0.55	≥98
10	Opgw-36b1.3-120 [74; 110]	1/3.0/40AS+5/2.9/40AS+ 12/2.9/40AS, Optische Eenheid 1/2.8	36	≈120	14.6	≤582	≥74	≤0.42	≥110
11	Opgw-72b1.3-120 [147; 76]	1/3.2/20AS+4/3.0/20AS+ 12/3.0/20AS, Optische Eenheid 2/2.9	72	≈120	15.2	≤832	≥147	≤0.76	≥76
12	Opgw-72b1.3-120-2 [96; 101]	1/3.2/30AS+4/3.0/30AS+ 12/3.0/30AS, Optische Eenheid 2/2.9	72	≈120	15.2	≤711	≥96	≤0.53	≥101
13	Opgw-72b1.3-120 [74; 114]	1/3.2/40AS+4/3.0/40AS+ 12/3.0/40AS, Optische Eenheid 2/2.9	72	≈120	15.2	≤591	≥74	≤0.40	≥114
14	Opgw-36b1.3-130 [155; 85]	1/3.2/20AS+5/3.0/20AS+ 12/3.0/20AS, Optische Eenheid 1/2.9	36	≈130	15.2	≤879	≥155	≤0.72	≥85
15	Opgw-36b1.3-130 [102; 114]	1/3.2/30AS+5/3.0/30AS+ 12/3.0/30AS, Optische Eenheid 1/2.9	36	≈130	15.2	≤751	≥102	≤0.50	≥114
16	Opgw-36b1.3-130 [79; 137]	1/3.2/40AS+5/3.0/40AS+ 12/3.0/40AS, Optische Eenheid 1/2.9	36	≈130	15.2	≤624	≥79	≤0.40	≥137
17	Opgw-36b1.3-140 [175; 100]	1/3.3/20AS+5/3.2/20AS+ 12/3.2/20AS, Optische Eenheid 1/3.1	36	≈140	16.1	≤995	≥175	≤0.65	≥100
18	Opgw-36b1.3-140 [115; 140]	1/3.3/30AS+5/3.2/30AS+ 12/3.2/30AS, Optische Eenheid 1/3.1	36	≈140	16.1	≤850	≥115	≤0.45	≥140
19	Opgw-36b1.3-145 [86; 170]	1/3.3/20AS+5/3.2/20AS+ 12/3.2/AA, Optische Eenheid 1/3.1	36	≈49 ≈96 (aa)	16.1	≤611	≥86	≤0.31	≥170
20	Opgw-48b1.3-150 [182; 123]	1/3.4/20AS+5/3.3/20AS+ 12/3.3/20AS, Optische Eenheid 1/3.2	48	≈150	16.6	≤1055	≥182	≤0.60	≥123
21	Opgw-48b1.3-150 [122; 165]	1/3.4/30AS+5/3.3/30AS+ 12/3.3/30AS, Optische Eenheid 1/3.2	48	≈150	16.6	≤901	≥122	≤0.42	≥165
22	Opgw-48b1.3-150 [95; 195]	1/3.4/40AS+5/3.3/40AS+ 12/3.3/40AS, Optische Eenheid 1/3.2	48	≈150	16.6	≤747	≥95	≤0.33	≥195
23	Opgw-72b1.3-150 [172; 110]	1/3.4/20AS+4/3.3/20AS+ 12/3.3/20AS, Optische Eenheid 2/3.2	72	≈150	16.6	≤998	≥172	≤0.64	≥110
24	Opgw-72b1.3-150 [116; 147]	1/3.4/30AS+4/3.3/30AS+ 12/3.3/30AS, Optische Eenheid 2/3.2	72	≈150	16.6	≤853	≥116	≤0.45	≥147
25	Opgw-48b1.3-170 [198; 150]	1/3.6/20AS+5/3.5/20AS+ 12/3.5/20AS, Optische Eenheid 1/3.4	48	≈170	17.6	≤1190	≥198	≤0.54	≥150
26	Opgw-72b1.3-170 [199; 156]	1/3.8/20AS+4/3.6/20AS+ 12/3.6/20AS, Optische Eenheid 2/3.5	72	≈170	18.2	≤1187	≥199	≤0.54	≥156
27	Opgw-48b1.3-180 [252; 125]	1/3.8/14AS+5/3.6/14AS+ 12/3.6/14AS, Optische Eenheid 1/3.5	48	≈180	18.2	≤1372	≥252	≤0.72	≥125
28	Opgw-48b1.3-180 [211; 175]	1/3.8/20AS+5/3.6/20AS+ 12/3.6/20AS, Optische Eenheid 1/3.5	48	≈180	18.2	≤1255	≥211	≤0.50	≥175
29	Opgw-48b1.3-180 [147; 234]	1/3.8/30AS+5/3.6/30AS+ 12/3.6/30AS, Optische Eenheid 1/3.5	48	≈180	18.2	≤1071	≥147	≤0.35	≥234
30	Opgw-48b1.3-180 [113.262]	1/3.8/40AS+5/3.6/40AS+ 12/3.6/40AS, Optische Eenheid 1/3.5	48	≈180	18.2	≤888	≥113	≤0.28	≥262
31	Opgw-48b1.3-235 [268; 243.4]	1/2.7/20AS+4/2.5/20AS+ 12/2.5/20AS+13/3.8/20AS, Optische Eenheid 1/3.5	48	≈235	20.3	≤1594	≥268	≤0.38	≥243.4

Andere optische bre type fi en telling, streng zijn beschikbaar om verzoek.





Testkenmerken

Punt	Testmethode	Vereisten
Spanning	CEI 60794-1-2-E1 Lading: volgens kabelstructuur Steekproeflengte: niet minder dan 10m, verbonden lengte geen minder than100m Duurtijd: 1min	40%RTS geen extra fi bre spant (0,01%), geen extra vermindering (0.03dB). 60%RTS fi bre strain≤0.25%, extra attenuation≤0.05dB (Geen extra vermindering na test).
Verbrijzeling	CEI 60794-1-2-E3 Lading: volgens bovengenoemde lijst, drie punten Duurtijd: 10min	Extra vermindering bij 1550nm ≤0.05dB/fi bre; Geen schade aan de elementen
Waterpenetratie	CEI 60794-1-2-F5B Tijd: de lengte van de 1 uursteekproef: 0.5m Waterhoogte: 1m	Geen waterlekkage.
Temperatuur het Cirkelen	CEI 60794-1-2-F1 Steekproeflengte: Niet minder dan 500m Temperatuurwaaier: -40℃ aan +65℃ Cycli: 2 Temperatuur het cirkelen de test blijft stilstaan tijd: 12h	De verandering in cient vermindering coe ffi zal minder dan 0.1dB/km 1550nm bedragen.

Verpakking & het Verschepen

• Standaardkabeltrommel

• Standaardspoellengte: 2/3km/reel, is andere lengte ook beschikbaar

OPGW zal strak en uniform gekronkeld op een sterke houten-ijzerspoel zijn die met ANSI/AA 53-1981 of gelijke in overeenstemming is. De spoel zal met de latten van het stout houten-ijzer zijn achtergebleven om OPGW schade te verhinderen in het gewone verschepen, behandeling, opslag en het vastbinden van verrichtingen.

Volgens lengte van kabel, kiezen wij verschillende typespoel (D, D, B, w1, w2) voor ladingskabel.
