Vezeltype: | enige wijze/multiwijze | Productnaam: | Openluchtvezel Optische Kabel |
---|---|---|---|
structuur: | Losse Buis | Vezel: | 48core |
Werkende Temperatuur: | -40 ~ +60 C | Vezelkleur: | Blauw, Bruine Sinaasappel, Grijze Aqua, |
Model: | OPGW | Ontwerp: | Centrale AL-Behandelde Roestvrij staalbuis OPGW |
Sterktelid: | Staaldraad | Materiaal: | Beschikbaar op het verzoek van de klant |
Hoog licht: | de Vezel Optische Kabel van 48Cores OPGW,ROHS OPGW-Vezel Optische Kabel,SDOC ROHS de kabel van de 48 kern optische vezel |
Productomschrijving

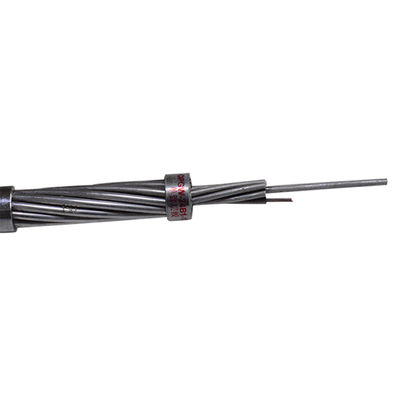

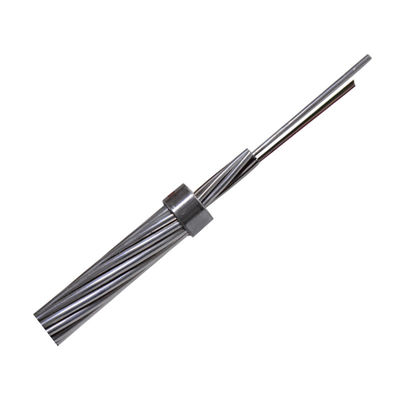

48 van de de Draadvezel van de Kernenopgw Vezeloptische Grond Optische Kabels
Draad van de optische vezel is de samengestelde luchtgrond (OPGW) een luchtgronddraad die optische vezel bevatten. Het heeft veelvoudige functies zoals luchtgronddraad en optische mededeling. Het wordt hoofdzakelijk gebruikt voor communicatielijnen van 110KV, 220KV, 500KV, 750KV en nieuw luchttransmissiesysteem met hoog voltage. Het kan ook worden gebruikt om de bestaande grondlijnen van het oude luchthoogspanningstransmissiesysteem te vervangen, de optische communicatielijn toe te voegen, korte tijdstroom over te brengen en antibliksembescherming te bieden. Andere structuren kunnen op verzoek worden aangepast.
Dwarsdoorsnede van OPGW
Optische Kenmerken
De optische, geometrische, mechanische en milieukenmerken van de optische vezel van itu-t zullen G.652 overeenstemming met onderstaande lijst zijn:
Kenmerken | Gespecificeerde Waarden | Eenheden | |||
Optische Kenmerken | |||||
De diameter van het wijzegebied | bij 1310nm | 9.2±0.4 | µm | ||
bij 1550nm | 10.4 ± 0,5 | mm | |||
Verminderingscoëfficiënt | bij 1310nm | ≤0.35 | dB/km | ||
bij 1550nm | ≤0.22 | dB/km | |||
Verminderings niet-uniformiteit | ≤0.05 | dB | |||
Nul verspreidingsgolflengte (λ0) | 1300 ~1324 | NM | |||
Maximum nul verspreidingshelling (S0max) | ≤0.092 | ps/(nm2·km) | |||
De verspreidingscoëfficiënt van de polarisatiewijze (PMD) | ≤0.2 | ||||
Snijd golflengte (λcc) af | ≤1260 | NM | |||
Verspreidingscoëfficiënt | 1288~1340nm | ≤3.5 | ps/(NM·km) | ||
1550nm | ≤18 | ps/(NM·km) | |||
Efficiënte groepsindex van breking (Neff) | bij 1310nm | 1,466 | - | ||
bij 1550nm | 1,467 | - | |||
Geometrisch kenmerk | |||||
Bekledingsdiameter | 125.0±1.0 | µm | |||
Bekledings niet-cirkelvormigheid | ≤1.0 | % | |||
Deklaagdiameter | 245.0±10.0 | µm | |||
Deklaag-bekleding concentriciteitsfout | ≤12.0 | µm | |||
Deklaag niet-cirkelvormigheid | ≤6.0 | % | |||
Kern-bekleding concentriciteitsfout | ≤0.8 | µm | |||
Mechanisch kenmerk | |||||
Het krullen | ≥4 | m | |||
Bewijsspanning | ≥0.69 | GPa | |||
De kracht van de deklaagstrook | Gemiddelde waarde | 1.0-5.0 | N | ||
Piekwaarde | 1.3-8.9 | N | |||
Macro buigend verlies | Ф60mm, 100 cirkels, bij 1550nm | ≤0.05 | dB | ||
Ф32mm, cirkels 1, bij 1550nm | ≤0.05 | dB |
Vezel en de Losse Identificatie van de Buiskleur
De individuele vezel en de losse buizen zullen overeenstemming met standaard tia/eia-598-a en de kleurencode zoals hieronder.
Vezelkleuren
Staalbuis 1 (No.1-24fibers)
Vezelkleuren
Nr. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
Kleur | Blauw | Sinaasappel | Groen | Bruin | Grijs | Wit | Rood | Aard | Geel | Viooltje | Roze | Aqua |
Één zwarte traceur (100mm hoogte)
Nr. | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 |
Kleur | Blauw | Sinaasappel | Groen | Bruin | Grijs | Wit | Rood | Aard | Geel | Viooltje | Roze | Aqua |
▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ |
Staalbuis 2 (No.25-36fibers)
Nr. | 25 | 26 | 27 | 28 | 29 | 30 | 31 | 32 | 33 | 34 | 35 | 36 |
Kleur | Blauw | Sinaasappel | Groen | Bruin | Grijs | Wit | Rood | Aard | Geel | Viooltje | Roze | Aqua |
Kenmerken
• De roestvrij staalbuizen met hydrophobic gel worden gevuld bieden de bescherming en de steun van de optische vezels die
• Goede trekprestaties
• Kleine diameter, lichtgewicht, lage extra lading aan de toren
• Aangewezen easliy vezel bovenmatige lengte van optische eenheid om te maken
• Vervoer/opslagtemperatuur: -40℃ aan +65℃
Specation van OPGW
Punten | Technische Gegevens | ||
Vastgelopen | Kern, laag 1 laag 2 | ||
Het vastlopen van richting | De buitenlaag is Rechts | ||
(Nominale) kabeldiameter | 14.0mm | ||
Kabelgewicht (ong.) | 688.3kg/km | ||
Ondersteunende Dwarsdoorsnede | ALS Draad | 104.7mm2 | |
Geschatte Treksterkte (RTS) | 111.6kN | ||
Modulus van Elasticiteit (e-Modulus) | 149.5N /mm2 | ||
Thermische Verlengingscoëfficiënt | 13.4×10-6/K | ||
Maximum het Werk Spanning (40%RTS) | 44.64kN | ||
Dagelijkse Spanning (EDS) (16~25%RTS) | 17.86~27.9kN | ||
Gelijkstroom-Weerstand bij 20℃ | 0.667ohm/km | ||
Korte tijdstroom (1s, 20℃~200℃) | 8.77kA | ||
Korte tijd huidige Capaciteit (I2t) | 77.0kA ² s | ||
Minimum buigende straal | Installatie | 30 keer van kabeldiameter | |
Verrichting | 15 keer van kabeldiameter | ||
Temperatuurwaaier | Installatie | -20℃~+60℃ | |
Opslag & het verschepen | -40℃~+70℃ | ||
Verrichting | -40℃~+70℃ |
Vermindering | Bandbreedte | De Verspreiding van de polarisatiewijze | ||||||
@850nm |
@1300nm |
@1310nm |
@1550nm |
@850nm |
@1300nm |
Individuele Vezel | De Waarde van de ontwerpverbinding (M=20, Q=0.01%) | |
G652D | — | — | ≤0.35dB/km | ≤0.21dB/km | — | — | ≤0.20ps/km | ≤0.1ps/km |
G655 | — | — | — | ≤0.22dB/km | — | — | ≤0.20ps/km | ≤0.1ps/km |
50/125μm | ≤3.0dB/km | ≤1.0dB/km | — | — | ≥600MHz.km | ≥1200MHz.km | — | — |
62.5/125μm | ≤3.5dB/km | ≤1.0dB/km | — | — | ≥200MHz.km | ≥600MHz.km | — | — |
Verpakking & het Verschepen
• Standaardkabeltrommel
• Standaardspoellengte: 2/3km/reel, is andere lengte ook beschikbaar
OPGW zal strak en uniform gekronkeld op een sterke houten-ijzerspoel zijn die met ANSI/AA 53-1981 of gelijke in overeenstemming is. De spoel zal met de latten van het stout houten-ijzer zijn achtergebleven om OPGW schade te verhinderen in het gewone verschepen, behandeling, opslag en het vastbinden van verrichtingen.
Volgens lengte van kabel, kiezen wij verschillende typespoel (D, D, B, w1, w2) voor ladingskabel.
Ecologisch
Het hoogtepunt voldoet aan het systeem van ISO14001, van RoHS en OHSAS18001-
Installatieaanbevelingen
Installatieprocedure:
Men adviseert dat IEEE-de Norm 524-1992 en ons bedrijf adviseerden de procedures voor de installatie van OPGW worden gebruikt.
FAQ
Ga Uw Bericht in
