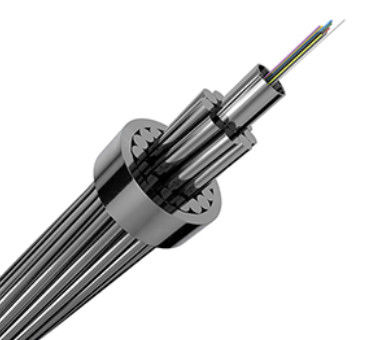

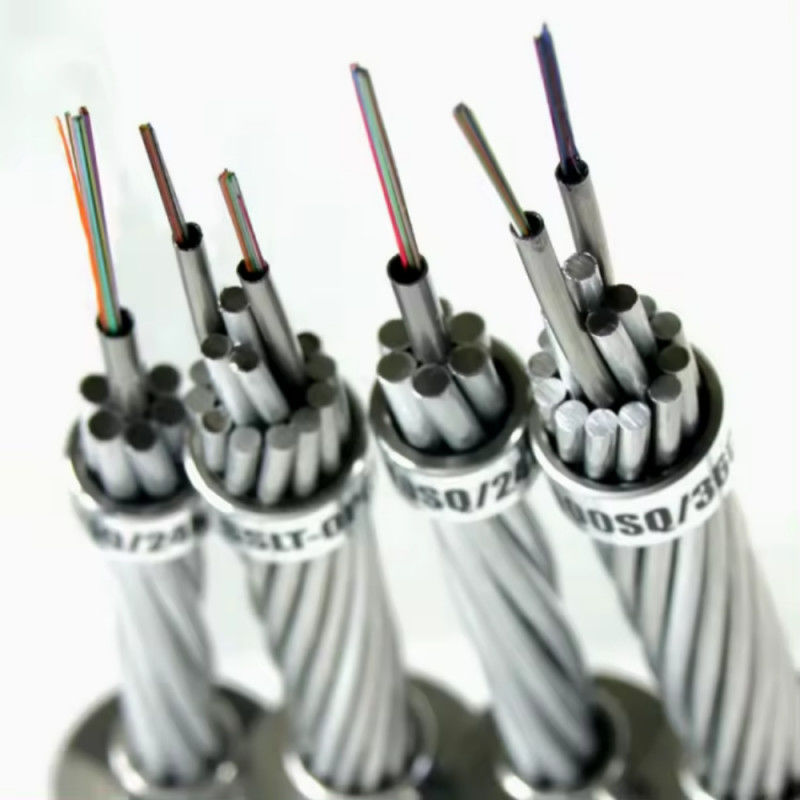

Optische krachttroostdraad (OPGW-kabel)
OPGW-kabel (Optical Power Ground Wire)is ontworpen om de functionaliteit van een glasvezelcommunicatiesysteem te combineren met de rol van een aardingsdraad in hoogspanningstransmissielijnen.De kabel wordt geplaatst in de aardingsdraad van luchtlijnenDeze tweeledige opzet verbetert de algehele efficiëntie en betrouwbaarheid van zowel de elektriciteits- als de communicatienetwerken.een robuuste en stabiele structuur biedt dankzij de metalen draadversterkingAangezien de optische vezels zijn geïntegreerd in de gronddraad, vermindert OPGW de bouwtijd en de kosten in vergelijking met andere methoden, waardoor de implementatie wordt gestroomlijnd.
Belangrijkste kenmerken en voordelen van OPGW-optische kabels:
-
Duurzaam bouwen van roestvrij staal: Het gebruik van hoogwaardige roestvrijstalen buizen, gevuld met water-blokkerende verbindingen, zorgt voor een optimale bescherming van de optische vezels, waardoor schade door vocht of omgevingsfactoren wordt voorkomen.
-
Hoge sterkte en compacte vormgeving: De kabel is compact maar toch sterk, ontworpen om te weerstaan tegen harde weersomstandigheden en hoge mechanische spanningen, waardoor het geschikt is voor lange spanningen in hoogspanningsomgevingen.
-
Minimale interferentie: De elektrische stroom in het elektriciteitsnet heeft een minimale invloed op het optische communicatienet, waardoor een stabiele en storingsvrije werking wordt gewaarborgd.
-
Eenvoudige installatie: OPGW-kabels zijn ontworpen om de traditionele aardingskabels rechtstreeks te vervangen, waardoor ze gemakkelijk te installeren zijn zonder aanzienlijke wijzigingen in de bestaande infrastructuur, waardoor tijd wordt bespaard en kosten worden verlaagd.
Door de integratie van de glasvezel met de elektriciteitslijninfrastructuur bieden OPGW-kabels een kosteneffectieve, betrouwbare en efficiënte oplossing voor hogesnelheidscommunicatie in netwerken voor elektriciteitsoverdracht.
OPGW (Optical Power Ground Wire)wordt voornamelijk gebruikt voor stroomcommunicatiesystemen, met inbegrip van relaisbescherming, automatische transmissie, en wordt naast hoogspanningslijnen geïnstalleerd.

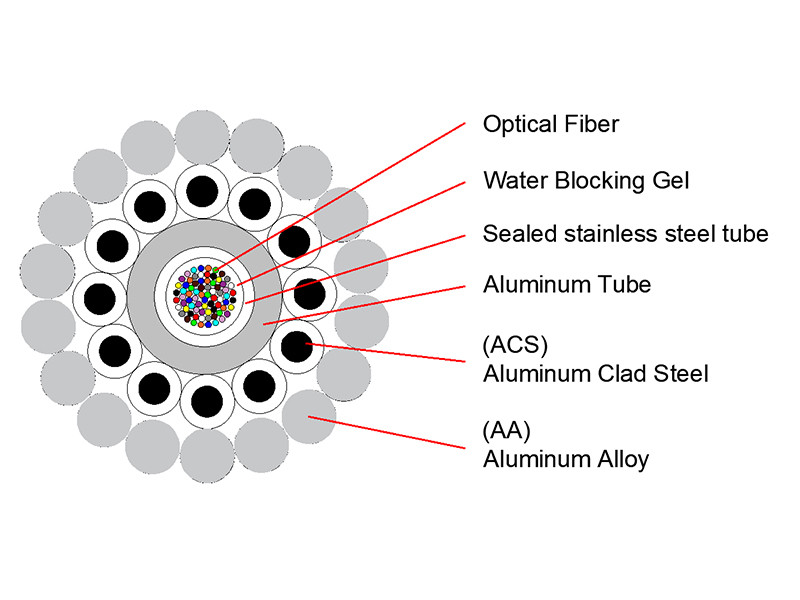

Deoptische gronddraad (OPGW)bestaat uit meerdere lagen, meestal twee of drie, van met aluminium beklede stalen draden (ACS) of een combinatie van ACS- en aluminiumlegeringsdraden.Het ontwerp is afgestemd op de behoeften van de meeste luchtlijnen voor elektrische transmissie..
Belangrijkste specificaties:
-
Soorten vezels: G652D, G655C, G657A1, 50/125, 62.5/125, OM3, OM4 (flexibiliteit in keuze op basis van eisen)
-
Fibergetal: tot 96 kernen, afhankelijk van de toepassingsbehoeften.
-
Spanningsbereik: Geschikt voor elektriciteitsleidingen met een spanningsniveau van 110 kV of lager.
Hoofdtoepassingen:
-
Nieuwe overhoofde elektriciteitsleidingen: OPGW wordt gewoonlijk gebruikt in nieuw aangelegde hoogspanningslijnen en dient zowel als gronddraad als als communicatiemiddel.
-
Hoge vezelcapaciteit: Het is geschikt voor ultrahoge-spanning (UHV) -transmissielijnen.
-
Bescherming tegen bliksem: De OPGW-kabel biedt essentiële bescherming door grote kortsluitingsstromen te dragen, waardoor het systeem wordt beschermd tegen bliksem en elektrische storingen.
OPGW integreert energie- en communicatiefuncties en biedt een gestroomlijnde oplossing voor moderne energie-infrastructuur.
OPGW Typische ontwerpen van centrale met AL bedekte roestvrijstalen buizen
Parameter
OPGW met PBT-aluminiumbuis
| Specificatie |
Fibergetal |
Diameter ((mm) |
Gewicht (kg/km) |
RTS(KN) |
Kortsluiting ((KA2s) |
| |
|
|
|
|
|
| OPGW-113 ((87).9;176.9) |
48 |
14.8 |
600 |
87.9 |
176.9 |
| OPGW-70 ((81; 41) |
24 |
12 |
500 |
81 |
41 |
| OPGW-66 ((79;36) |
36 |
11.8 |
484 |
79 |
36 |
| OPGW-77 ((72;36) |
36 |
12.7 |
503 |
72 |
67 |
OPGW Typische ontwerpen van gestreepte roestvrijstalen buizen
Typisch ontwerp voor een dubbellaag:
| Specificatie |
Fibergetal |
Diameter ((mm) |
Gewicht (kg/km) |
RTS(KN) |
Kortsluiting (KA2s) |
| OPGW-89[55]4;62.9] |
24 |
12.6 |
381 |
55.4 |
62.9 |
| OPGW-110[90.0;86.9] |
24 |
14 |
600 |
90 |
86.9 |
| OPGW-104[64]6;85.6] |
28 |
13.6 |
441 |
64.6 |
85.6 |
| OPGW-127[79]0;129.5) |
36 |
15 |
537 |
79 |
129.5 |
| OPGW-137[85.0;148.5) |
36 |
15.6 |
575 |
85 |
148.5 |
| OPGW-145[98.6;162.3] |
48 |
16 |
719 |
98.6 |
162.3 |
Typisch ontwerp voor drie lagen:
| Specificatie |
Fibergetal |
Diameter ((mm) |
Gewicht (kg/km) |
RTS(KN) |
Kortsluiting (KA2s) |
| OPGW-232[343].0;191.4) |
28 |
20.15 |
1696 |
343 |
191.4 |
| OPGW-254[116.5;554.6] |
36 |
21 |
889 |
116.5 |
554.6 |
| OPGW-347[366].9;687.7] |
48 |
24.7 |
2157 |
366.9 |
687.7 |
| OPGW-282[358].7;372.1] |
96 |
22.5 |
1938 |
358.7 |
372.1 |
OPGW Typische ontwerpen van centrale met AL bedekte roestvrijstalen buizen
Typisch ontwerp voor eenlaag
| Specificatie |
Fibergetal |
Diameter ((mm) |
Gewicht (kg/km) |
RTS(KN) |
Kortsluiting ((KA2s) |
| OPGW-80(82.3;46.8) |
24 |
11.9 |
504 |
82.3 |
46.8 |
| OPGW-70 ((54).0;8.4) |
24 |
11 |
432 |
70.1 |
33.9 |
| OPGW-80(84.6;46.7) |
48 |
12.1 |
514 |
84.6 |
46.7 |
Typisch ontwerp voor een dubbele laag
| Specificatie |
Fibergetal |
Diameter ((mm) |
Gewicht (kg/km) |
RTS(KN) |
Kortsluiting ((KA2s) |
| OPGW-143 ((87).9;176.9) |
36 |
15.9 |
617 |
87.9 |
176.9 |
OPGW Typische ontwerpen van centrale losse buizen van roestvrij staal
Typisch ontwerp voor eenlaag:
| Specificatie |
Fibergetal |
Diameter (mm) |
Gewicht (kg/km) |
RTS (KN) |
Kortsluiting (KA2s) |
| OPGW-32 (((40.6;4.7) |
12 |
7.8 |
243 |
40.6 |
4.7 |
| OPGW-42 ((54).0;8.4) |
24 |
9 |
313 |
54 |
8.4 |
| OPGW-425;10.6) |
24 |
9 |
284 |
43.5 |
10.6 |
| OPGW-54 ((55).9;17.5) |
36 |
10.2 |
394 |
67.8 |
13.9 |
| OPGW-61(73.7;175) |
48 |
10.8 |
438 |
73.7 |
17.5 |
| OPGW-61 ((55).1;24.5) |
48 |
10.8 |
358 |
55.1 |
24.5 |
| OPGW-68(80.8;21.7) |
54 |
11.4 |
485 |
80.8 |
21.7 |
| OPGW-75 (((54.5;41.7) |
60 |
12 |
459 |
63 |
36.3 |
| OPGW-76 ((54.5;41.7) |
60 |
12 |
385 |
54.5 |
41.7 |
Typisch ontwerp voor een dubbellaag:
| Specificatie |
Fibergetal |
Diameter (mm) |
Gewicht (kg/km) |
RTS (KN) |
Kortsluiting (KA2s) |
| OPGW-96(121.7;42.2) |
12 |
13 |
671 |
121.7 |
42.2 |
| OPGW-127(141.0;87.9) |
24 |
15 |
825 |
141 |
87.9 |
| OPGW-12777.8;128.0) |
24 |
15 |
547 |
77.8 |
128 |
| OPGW-145(121.0;132.2) |
28 |
16 |
857 |
121 |
132.2 |
| OPGW-163(138.2;183.6) |
36 |
17 |
910 |
138.2 |
186.3 |
| OPGW-163(99.9;213.7) |
36 |
17 |
694 |
99.9 |
213.7 |
| OPGW-183(109.7;268.7) |
48 |
18 |
775 |
109.7 |
268.7 |
| OPGW-183 ((118).4;261.6) |
48 |
18 |
895 |
118.4 |
261.6 |
Veelgestelde vragen
1Bent u een handelsonderneming of een fabrikant?
We zijn de fabrikant met 10 jaar ervaring, we zijn gespecialiseerd in onderzoek, ontwikkeling en productie
Onze fabriek is in Guangzhou stad, welkom om ons te bezoeken!
2Over de kwaliteit?
We zullen elke vezel testen als de productie is afgerond.
Na bevestiging van de prijs kunt u gratis vragenmonsters om onze kwaliteit te controleren.
3Kun je kleine bestellingen accepteren?
Ja, kleine bestelling is beschikbaar. We ondersteunen nieuw project van onze klanten, omdat we weten dat het bedrijf is altijd van kleine bestelling.
4Wat is uw levertijd?
Meestal ongeveer 3-7 werkdagen, het hangt vooral af van de bestelhoeveelheid.
Maar wees gerust dat we uw goederen zo snel mogelijk na betaling regelen.
5Kun je de OEM-service accepteren?
Ja, we verwelkomen de OEM service. We kunnen uw logo op het product afdrukken. Elk idee van u is beschikbaar.
