Productomschrijving

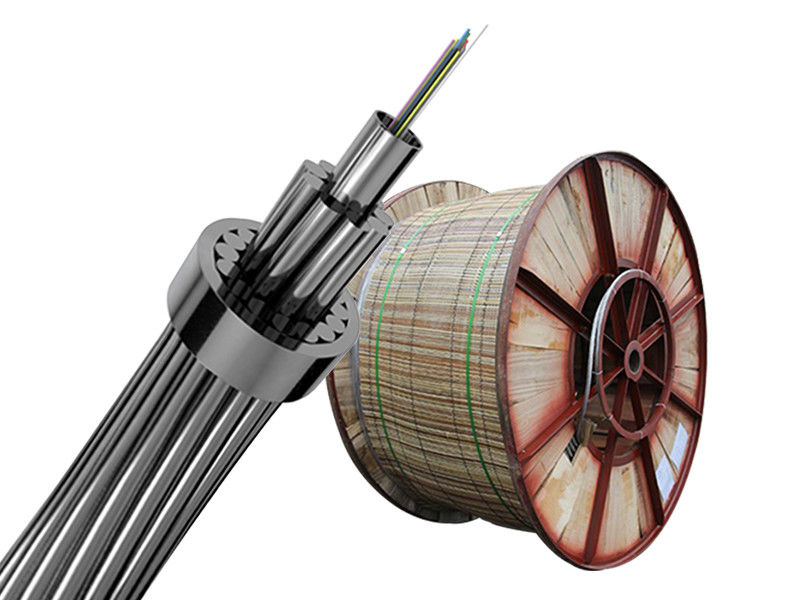

Optische krachttroostdraad (OPGW-kabel)
OPGW-kabeloverzicht
De optische gronddraad (OPGW) is een speciaal type kabel die optische vezels integreert in de gronddraad van lucht-hoge-spanningstransmissielijnen.Door de functies van de bliksembescherming te combinerenDe optische vezels in de kabel maken een hoge snelheid van gegevensoverdracht mogelijk.Terwijl de omringende metalen draden zorgen voor uitstekende mechanische prestaties en elektrische beschermingIn vergelijking met traditionele optische kabelinstallaties verkort OPGW de bouwtijd, verlaagt de totale kosten en verbetert de langetermijnstabiliteit.
Belangrijkste kenmerken en voordelen
-
Geavanceerde bescherming: Het ontwerp van een ruit van roestvrij staal gevuld met waterblokkerende verbindingen biedt een superieure bescherming van de optische vezels tegen vocht en mechanische spanningen.
-
Hoge mechanische sterkte: Compacte structuur met een uitstekende treksterkte om te kunnen weerstaan aan ruwe omgevingen en sterke mechanische belastingen.
-
Elektrische prestaties: vermindert effectief de storingen tussen het elektriciteitsnet en het communicatiesysteem bij kortsluiting.
-
Eenvoudige installatie: OPGW is ontworpen om te voldoen aan de conventionele gronddraad specificaties en kan gemakkelijk worden geïnstalleerd en rechtstreeks bestaande gronddraad vervangen zonder grote wijzigingen.
-
Dubbele functionaliteit: Biedt zowel grondbescherming voor het elektriciteitssysteem als voor optische communicatiekanalen met een hoog vermogen, waardoor betrouwbaarheid en kosteneffectiviteit worden gewaarborgd.
-
Brede toepassingen: Ideaal voor gebruik in elektriciteitsleidingen, onderstations en slimme netcommunicatienetwerken.
OPGW-kabeloverzicht
Hoofdfuncties
OPGW-kabels worden voornamelijk toegepast in stroomcommunicatiesystemen en werken samen met accessoires voor relaisbescherming, automatische besturing en gegevensoverdracht.Ze worden naast hoogspanningslijnen geïnstalleerd., met combinatie van optische communicatie en aarding.
Structuur

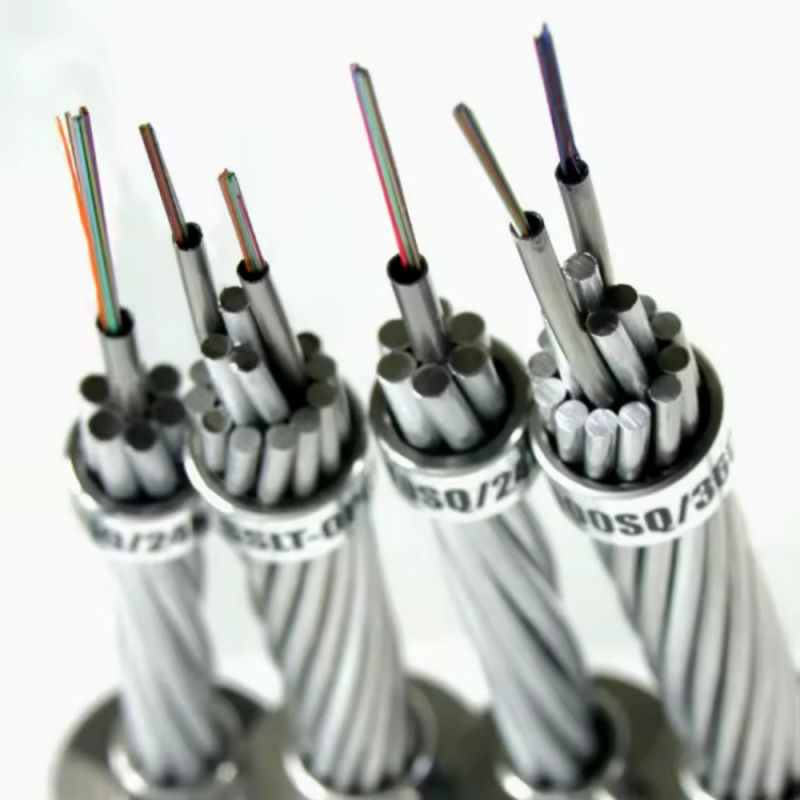

De Stranded Optical Ground Wire (OPGW) is vervaardigd met twee of drie lagen aluminium beklede stalen draden (ACS), of een mix van ACS en aluminium legering draden.Dit ontwerp is geoptimaliseerd om te voldoen aan de gemeenschappelijke structurele en mechanische eisen van elektriciteitsleidingen.
Specificaties voor vezels
-
Facultatieve vezelsoorten: G652D, G655C, G657A1, 50/125, 62.5/125, OM3, OM4
-
Vezelgetal: tot 96 kernen
Elektrische apparatuur en toepassingsgebied
-
Geschikt voor elektriciteitsleidingen met spanningsniveaus van 110 KV en lager
-
Op grote schaal toegepast in nieuwe luchtoverbrengingslijnen
-
met een diameter van niet meer dan 50 mm,
-
Biedt bescherming tegen bliksem en veilig leidt kortsluiting fout stroom
Typisch ontwerp

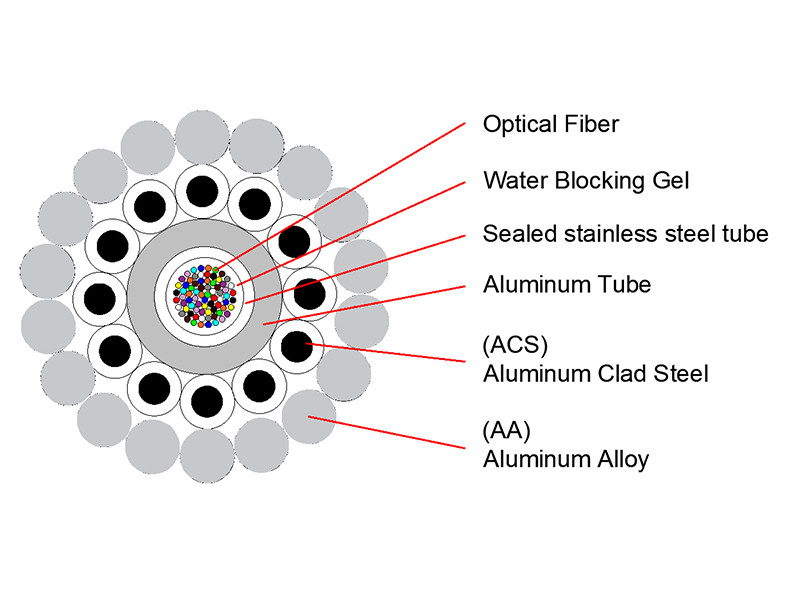

Centrale met aluminium bedekte roestvrijstalen buisstructuur, die een uitstekende vezelbescherming, mechanische sterkte en langdurige betrouwbaarheid garandeert.
Parameter
OPGW met PBT-aluminiumbuis
| Specificatie |
Fibergetal |
Diameter ((mm) |
Gewicht (kg/km) |
RTS(KN) |
Kortsluiting ((KA2s) |
| |
|
|
|
|
|
| OPGW-113 ((87).9;176.9) |
48 |
14.8 |
600 |
87.9 |
176.9 |
| OPGW-70 ((81; 41) |
24 |
12 |
500 |
81 |
41 |
| OPGW-66 ((79;36) |
36 |
11.8 |
484 |
79 |
36 |
| OPGW-77 ((72;36) |
36 |
12.7 |
503 |
72 |
67 |
OPGW Typische ontwerpen van gestreepte roestvrijstalen buizen
Typisch ontwerp voor een dubbellaag:
| Specificatie |
Fibergetal |
Diameter ((mm) |
Gewicht (kg/km) |
RTS(KN) |
Kortsluiting (KA2s) |
| OPGW-89[55]4;62.9] |
24 |
12.6 |
381 |
55.4 |
62.9 |
| OPGW-110[90.0;86.9] |
24 |
14 |
600 |
90 |
86.9 |
| OPGW-104[64]6;85.6] |
28 |
13.6 |
441 |
64.6 |
85.6 |
| OPGW-127[79]0;129.5) |
36 |
15 |
537 |
79 |
129.5 |
| OPGW-137[85.0;148.5) |
36 |
15.6 |
575 |
85 |
148.5 |
| OPGW-145[98.6;162.3] |
48 |
16 |
719 |
98.6 |
162.3 |
Typisch ontwerp voor drie lagen:
| Specificatie |
Fibergetal |
Diameter ((mm) |
Gewicht (kg/km) |
RTS(KN) |
Kortsluiting (KA2s) |
| OPGW-232[343].0;191.4) |
28 |
20.15 |
1696 |
343 |
191.4 |
| OPGW-254[116.5;554.6] |
36 |
21 |
889 |
116.5 |
554.6 |
| OPGW-347[366].9;687.7] |
48 |
24.7 |
2157 |
366.9 |
687.7 |
| OPGW-282[358].7;372.1] |
96 |
22.5 |
1938 |
358.7 |
372.1 |
OPGW Typische ontwerpen van centrale met AL bedekte roestvrijstalen buizen
Typisch ontwerp voor eenlaag
| Specificatie |
Fibergetal |
Diameter ((mm) |
Gewicht (kg/km) |
RTS(KN) |
Kortsluiting ((KA2s) |
| OPGW-80(82.3;46.8) |
24 |
11.9 |
504 |
82.3 |
46.8 |
| OPGW-70 ((54).0;8.4) |
24 |
11 |
432 |
70.1 |
33.9 |
| OPGW-80(84.6;46.7) |
48 |
12.1 |
514 |
84.6 |
46.7 |
Typisch ontwerp voor een dubbele laag
| Specificatie |
Fibergetal |
Diameter ((mm) |
Gewicht (kg/km) |
RTS(KN) |
Kortsluiting ((KA2s) |
| OPGW-143 ((87).9;176.9) |
36 |
15.9 |
617 |
87.9 |
176.9 |
OPGW Typische ontwerpen van centrale losse buizen van roestvrij staal
Typisch ontwerp voor eenlaag:
| Specificatie |
Fibergetal |
Diameter (mm) |
Gewicht (kg/km) |
RTS (KN) |
Kortsluiting (KA2s) |
| OPGW-32 (((40.6;4.7) |
12 |
7.8 |
243 |
40.6 |
4.7 |
| OPGW-42 ((54).0;8.4) |
24 |
9 |
313 |
54 |
8.4 |
| OPGW-425;10.6) |
24 |
9 |
284 |
43.5 |
10.6 |
| OPGW-54 ((55).9;17.5) |
36 |
10.2 |
394 |
67.8 |
13.9 |
| OPGW-61(73.7;175) |
48 |
10.8 |
438 |
73.7 |
17.5 |
| OPGW-61 ((55).1;24.5) |
48 |
10.8 |
358 |
55.1 |
24.5 |
| OPGW-68(80.8;21.7) |
54 |
11.4 |
485 |
80.8 |
21.7 |
| OPGW-75 (((54.5;41.7) |
60 |
12 |
459 |
63 |
36.3 |
| OPGW-76 ((54.5;41.7) |
60 |
12 |
385 |
54.5 |
41.7 |
Typisch ontwerp voor een dubbellaag:
| Specificatie |
Fibergetal |
Diameter (mm) |
Gewicht (kg/km) |
RTS (KN) |
Kortsluiting (KA2s) |
| OPGW-96(121.7;42.2) |
12 |
13 |
671 |
121.7 |
42.2 |
| OPGW-127(141.0;87.9) |
24 |
15 |
825 |
141 |
87.9 |
| OPGW-12777.8;128.0) |
24 |
15 |
547 |
77.8 |
128 |
| OPGW-145(121.0;132.2) |
28 |
16 |
857 |
121 |
132.2 |
| OPGW-163(138.2;183.6) |
36 |
17 |
910 |
138.2 |
186.3 |
| OPGW-163(99.9;213.7) |
36 |
17 |
694 |
99.9 |
213.7 |
| OPGW-183(109.7;268.7) |
48 |
18 |
775 |
109.7 |
268.7 |
| OPGW-183 ((118).4;261.6) |
48 |
18 |
895 |
118.4 |
261.6 |
