Productomschrijving

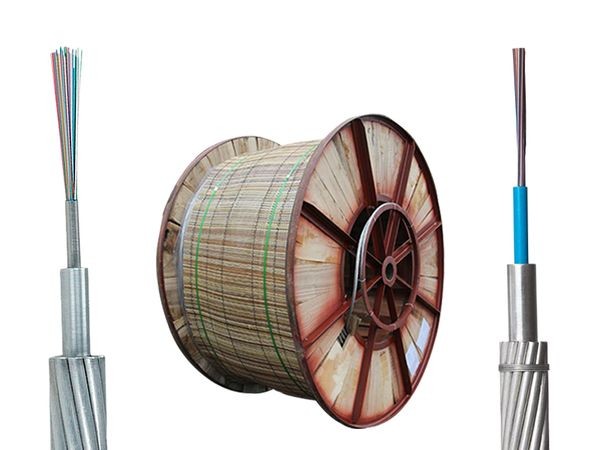

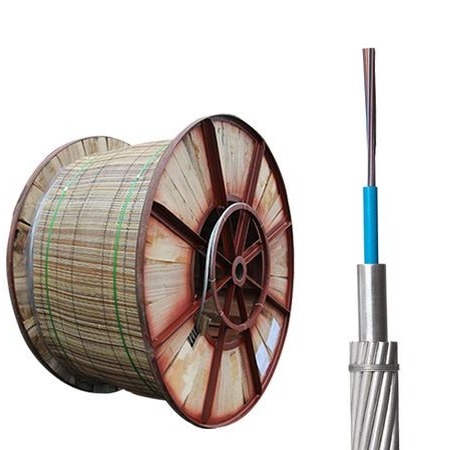

Optische stroomdraad (OPGW-kabel)
Beschrijving van OPGW
De OPGW-optische kabel integreert optische vezels in de aarddraad van bovengrondse hoogspanningslijnen, waardoor een veilig en efficiënt communicatiesysteem langs het energienetwerk ontstaat. Met zijn dubbele rol van aarding en gegevensoverdracht zorgt OPGW voor zowel bescherming van het energiesysteem als betrouwbare communicatie. De metalen draadstructuur biedt uitstekende mechanische sterkte, stabiliteit en een lange levensduur. In vergelijking met conventionele optische kabelinstallaties vermindert OPGW de bouwtijd en de totale projectkosten aanzienlijk. Het wordt veel gebruikt in energietransmissieprojecten, onderstations en slimme grid-communicatiesystemen.
Kenmerken en voordelen van OPGW-optische kabel
-
Geavanceerde roestvrijstalen buistechnologie gevuld met waterblokkerende verbinding voor maximale vezelbescherming.
-
Hoge treksterkte en compacte structuur zorgen voor duurzaamheid in zware omgevingen.
-
Lage interferentie tussen het elektriciteitsnet en het communicatienetwerk, zelfs onder kortsluitingsomstandigheden.
-
Eenvoudige installatie — compatibel met gangbare aarddraadspecificaties en kan bestaande aarddraden direct vervangen.
-
Uitstekende bliksembeveiliging en stabiele prestaties over lange afstanden.
-
Kosteneffectieve oplossing voor het integreren van communicatie in de infrastructuur voor energietransmissie.
OPGW-kabelbeschrijving
Toepassing
OPGW wordt voornamelijk toegepast in energiecommunicatiesystemen samen met gerelateerde accessoires. Het ondersteunt relaisbeveiliging, automatische bewaking en signaaloverdracht wanneer het langs hoogspanningslijnen wordt geïnstalleerd.
Structuur

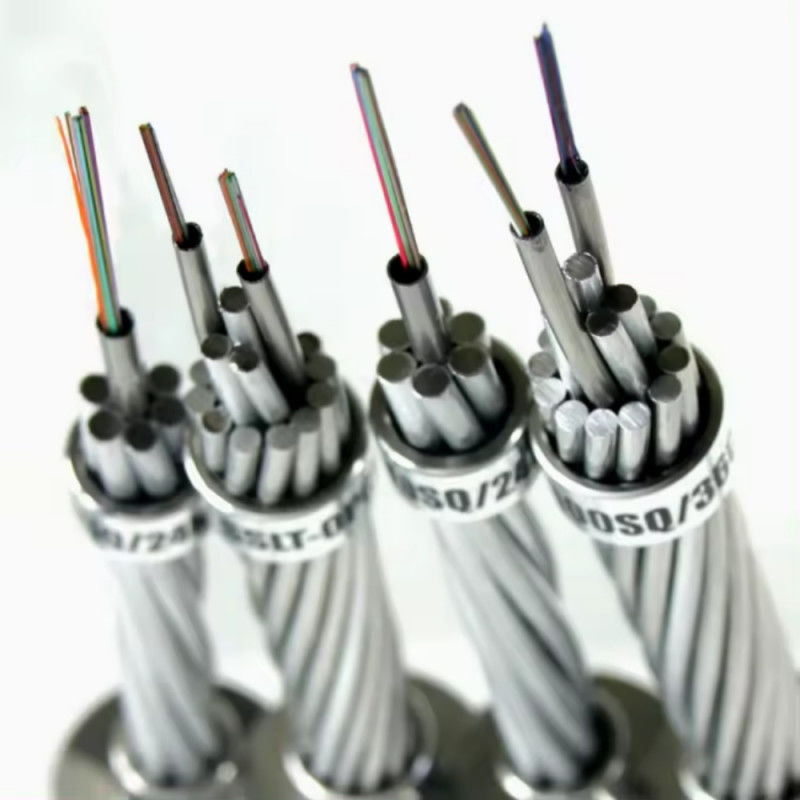

De gestrande optische aarddraad (OPGW) wordt vervaardigd met dubbele of drievoudige lagen aluminiumbeklede stalen (ACS) draden, of een mix van ACS- en aluminiumlegeringsdraden. Het ontwerp is geoptimaliseerd om te voldoen aan de behoeften van moderne bovengrondse elektriciteitsnetten, en zorgt voor zowel elektrische aarding als optische communicatie.
Vezelopties
Aantal vezels
Spanningsbereik
Belangrijkste toepassingen
-
Veel gebruikt in nieuw aangelegde bovengrondse energielijnen
-
Ideaal voor grote vezelcapaciteit en ultrahoogspannings (UHV) transmissieprojecten
-
Biedt aarding en bliksembeveiliging en voert tegelijkertijd kortsluitingsfoutstroom af
Typische ontwerpen
Parameter
OPGW met PBT aluminium buis
| Specificatie |
Aantal vezels |
Diameter (mm) |
Gewicht (kg/km) |
RTS(KN) |
Kortsluiting (KA2s) |
| |
|
|
|
|
|
| OPGW-113(87.9;176.9) |
48 |
14.8 |
600 |
87.9 |
176.9 |
| OPGW-70(81; 41) |
24 |
12 |
500 |
81 |
41 |
| OPGW-66(79;36) |
36 |
11.8 |
484 |
79 |
36 |
| OPGW-77(72;36) |
36 |
12.7 |
503 |
72 |
67 |
Typische OPGW-ontwerpen van gestrande roestvrijstalen buis
Typisch ontwerp voor dubbele laag:
| Specificatie |
Aantal vezels |
Diameter (mm) |
Gewicht (kg/km) |
RTS(KN) |
Kortsluiting (KA2s) |
| OPGW-89[55.4;62.9] |
24 |
12.6 |
381 |
55.4 |
62.9 |
| OPGW-110[90.0;86.9] |
24 |
14 |
600 |
90 |
86.9 |
| OPGW-104[64.6;85.6] |
28 |
13.6 |
441 |
64.6 |
85.6 |
| OPGW-127[79.0;129.5] |
36 |
15 |
537 |
79 |
129.5 |
| OPGW-137[85.0;148.5] |
36 |
15.6 |
575 |
85 |
148.5 |
| OPGW-145[98.6;162.3] |
48 |
16 |
719 |
98.6 |
162.3 |
Typisch ontwerp voor drie lagen:
| Specificatie |
Aantal vezels |
Diameter (mm) |
Gewicht (kg/km) |
RTS(KN) |
Kortsluiting (KA2s) |
| OPGW-232[343.0;191.4] |
28 |
20.15 |
1696 |
343 |
191.4 |
| OPGW-254[116.5;554.6] |
36 |
21 |
889 |
116.5 |
554.6 |
| OPGW-347[366.9;687.7] |
48 |
24.7 |
2157 |
366.9 |
687.7 |
| OPGW-282[358.7;372.1] |
96 |
22.5 |
1938 |
358.7 |
372.1 |
Typische OPGW-ontwerpen van centrale AL-bedekte roestvrijstalen buis
Typisch ontwerp voor enkele laag
| Specificatie |
Aantal vezels |
Diameter (mm) |
Gewicht (kg/km) |
RTS(KN) |
Kortsluiting (KA2s) |
| OPGW-80(82.3;46.8) |
24 |
11.9 |
504 |
82.3 |
46.8 |
| OPGW-70(54.0;8.4) |
24 |
11 |
432 |
70.1 |
33.9 |
| OPGW-80(84.6;46.7) |
48 |
12.1 |
514 |
84.6 |
46.7 |
Typisch ontwerp voor dubbele laag
| Specificatie |
Aantal vezels |
Diameter (mm) |
Gewicht (kg/km) |
RTS(KN) |
Kortsluiting (KA2s) |
| OPGW-143(87.9;176.9) |
36 |
15.9 |
617 |
87.9 |
176.9 |
Typische OPGW-ontwerpen van centrale roestvrijstalen losse buis
Typisch ontwerp voor enkele laag:
| Specificatie |
Aantal vezels |
Diameter (mm) |
Gewicht (kg/km) |
RTS (KN) |
Kortsluiting (KA2s) |
| OPGW-32(40.6;4.7) |
12 |
7.8 |
243 |
40.6 |
4.7 |
| OPGW-42(54.0;8.4) |
24 |
9 |
313 |
54 |
8.4 |
| OPGW-42(43.5;10.6) |
24 |
9 |
284 |
43.5 |
10.6 |
| OPGW-54(55.9;17.5) |
36 |
10.2 |
394 |
67.8 |
13.9 |
| OPGW-61(73.7;175) |
48 |
10.8 |
438 |
73.7 |
17.5 |
| OPGW-61(55.1;24.5) |
48 |
10.8 |
358 |
55.1 |
24.5 |
| OPGW-68(80.8;21.7) |
54 |
11.4 |
485 |
80.8 |
21.7 |
| OPGW-75(54.5;41.7) |
60 |
12 |
459 |
63 |
36.3 |
| OPGW-76(54.5;41.7) |
60 |
12 |
385 |
54.5 |
41.7 |
Typisch ontwerp voor dubbele laag:
| Specificatie |
Aantal vezels |
Diameter (mm) |
Gewicht (kg/km) |
RTS (KN) |
Kortsluiting (KA2s) |
| OPGW-96(121.7;42.2) |
12 |
13 |
671 |
121.7 |
42.2 |
| OPGW-127(141.0;87.9) |
24 |
15 |
825 |
141 |
87.9 |
| OPGW-127(77.8;128.0) |
24 |
15 |
547 |
77.8 |
128 |
| OPGW-145(121.0;132.2) |
28 |
16 |
857 |
121 |
132.2 |
| OPGW-163(138.2;183.6) |
36 |
17 |
910 |
138.2 |
186.3 |
| OPGW-163(99.9;213.7) |
36 |
17 |
694 |
99.9 |
213.7 |
| OPGW-183(109.7;268.7) |
48 |
18 |
775 |
109.7 |
268.7 |
| OPGW-183(118.4;261.6) |
48 |
18 |
895 |
118.4 |
261.6 |
